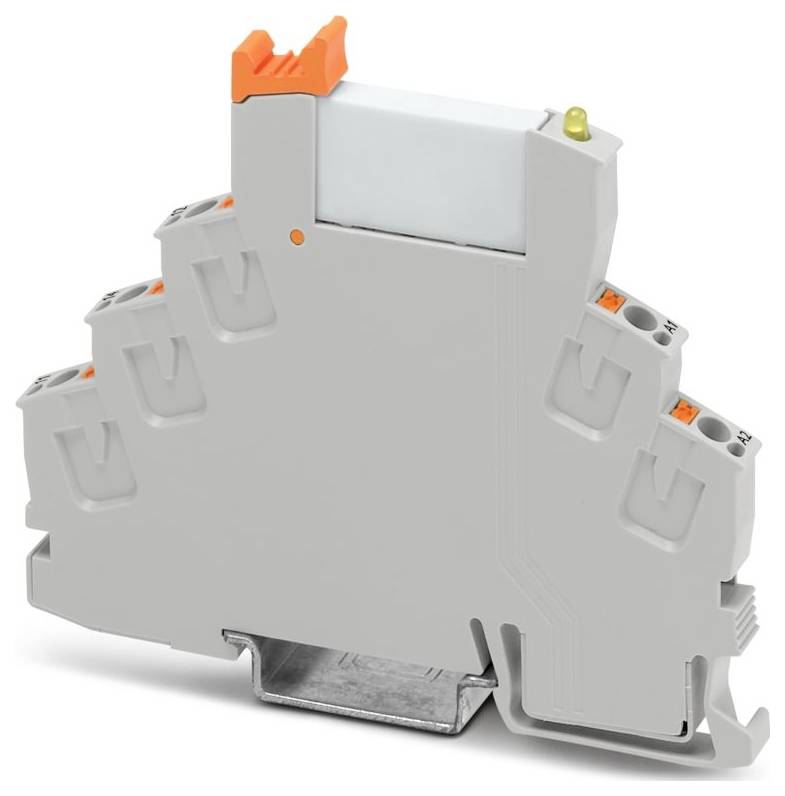

Zdjęcie poglądowe
moduł przekaźnikowy Phoenix Contact RIF-0-RPT-24DC/21AU
Rodzaj produktu
moduł przekaźnikowy
Rodzaj styku
1 zestyk przełączny
Maksymalne napięcie przełączania
250 V DC/AC
Model katalogowy producenta
RIF-0-RPT-24DC/21AU
Połączenie komponentów
Wciskane złącze sprężynowo-klatkowe
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
2103 Sztuki
Liczba (Rozmiar opakowania 10 szt.)
Suma (41,90 zł / Sztuka)
419,00 zł
340,65 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: RIFLINE complete
- Typ połączenia: Połączenie wtykowe
- Przekrój przewodu giętkiego: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (tuleja z osłoną plastikową)
- Przekrój przewodu sztywnego: 0,14 mm² ... 1,5 mm²
- Przekrój przewodu AWG: 24 ... 16
- Szerokość: 6,2 mm
- Wysokość: 93 mm
- Głębokość: 78 mm
- Kolor: szary (RAL 7042)
- Warunki środowiskowe: Warunki środowiskowe
- Temperatura otoczenia (praca): -40 ° C ... 60 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Normy/Przepisy: IEC 60947-5-1
- Uwaga: Podane wartości obowiązują w przypadku, gdy warstwa złota jest uszkodzona.
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia III
- Stopień zanieczyszczenia: 2
- Końcówka odizolowanego przewodu: 8 mm
- Pozycja montażowa: dowolna
- Identyfikacja: ISA-S71.04. Grupa G3 Harsh; EN 60068-2-60
- Maksymalna strata mocy w warunkach nominalnych: 0,22 W.
- Tryb pracy: 100% ED
- Zakres napięcia wejściowego: 19,2 V DC ... 36 V prądu stałego (20 °C)
- Wymiary artykułu: Wymiary artykułu
- Instrukcja montażu: można łączyć ze sobą bez pozostawiania odstępów
- Układ ochronny: Dioda bocznikująca
- Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
- Maksymalne napięcie przełączania: 250 V AC/DC
- Zastosowanie: Uniwersalne
- Maksymalny prąd rozruchowy: 50 mA
- Izolacja: bezpieczna separacja
- Status konserwacji danych: Status konserwacji danych
- Data ostatniej aktualizacji danych: 20 stycznia 2026 r.
- Napięcie wejściowe znamionowe UN: 24 V DC
- Zakres napięcia wejściowego względem UN: patrz schemat
- Typowy prąd wejściowy przy UN: 9 mA
- Wskaźnik zasilania: Żółta dioda LED
- Konfiguracja styków: 1 styk przełączny
- Maksymalny prąd ciągły: 6 A
- Klasa palności wg UL 94 (obudowa): V2 (obudowa)
- Napięcie znamionowe izolacji: 250 V AC
- Mierzone napięcie szczytowe: 6 kV
- Stopień ochrony (gniazdo przekaźnika): IP20 (gniazdo przekaźnika)
- Klasa ochrony (przekaźnik): RT III (przekaźnik)
- Przełączanie: Przełączanie
- Żywotność mechaniczna: ok. 2 x 10⁷ cykli przełączania
- Napięcie probiercze (uzwojenie/styk): 4 kVrms (50 Hz, 1 min., uzwojenie/styk)
- Strona patogenu: Strona patogenu
- Zachowanie podczas przełączania napędu: Monostabilny
- Napęd (biegunowość): spolaryzowany
- Typowy czas reakcji: 5 ms
- Typowy czas nawrotu: 8 ms
- Rodzaj styku przełączającego: Styk pojedynczy
- Materiał kontaktu: AgSnO
- Minimalne napięcie przełączania: 5 V (przy 100 mA)
- Minimalny prąd przełączania: 10 mA (przy 12 V)
- Maksymalna moc przełączania (obciążenie rezystancyjne): 140 W (przy 24 V DC); 20 W (przy 48 V DC); 18 W (przy 60 V DC); 23 W (przy 110 V DC); 40 W (przy 220 V DC); 1500 VA (przy 250 V AC)
- Moc przełączania: 2 A (przy 24 V, DC13); 0,2 A (przy 110 V, DC13); 0,1 A (przy 220 V, DC13); 3 A (przy 24 V, AC15); 3 A (przy 120 V, AC15); 3 A (przy 230 V, AC15)
- Żywotność elektryczna: patrz schemat
- Przełączanie: gdy warstwa złota ulega zniszczeniu: Przełączanie: gdy warstwa złota ulega zniszczeniu
- Napięcie cewki: 24 V DC
- Kategoria użytkowania Schemat CB (IEC 60947-5-1): AC15, 3 A/250 V (normalnie otwarty); AC15, 1 A/250 V (normalnie zamknięty); DC13, 1,5 A/24 V (normalnie otwarty); DC13, 0,2 A/110 V (normalnie otwarty); DC13, 0,1 A/220 V (normalnie otwarty)
- Rodzaj produktu
moduł przekaźnikowy
- Model katalogowy producenta
RIF-0-RPT-24DC/21AU
- Połączenie komponentów
Wciskane złącze sprężynowo-klatkowe
- Minimalne napięcie robocze
19.2 V/DC
- Maksymalne napięcie robocze
36 V/DC
- Czas reakcji
5 ms
- Czas rozpadu
8 ms
- Rodzaj styku
1 zestyk przełączny
- Materiał styku
AgSnO + złocenie elektrolityczne
- Maksymalne napięcie przełączania
250 V DC/AC
- Maksymalna moc przełączania
1500 VA
- Cechy przekaźnika
dioda bocznikująca
IP20
- Maksymalna temperatura
85 °C
- Minimalna temperatura
-40 °C
- Głębokość produktu
78 mm
- Szerokość produktu
6.2 mm
- Wysokość produktu
93 mm
- Wymiary
(S x W x G) 6.2 x 93 x 78 mm
- Zawartość
10 szt.
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3579691 moduł przekaźnikowy Phoenix Contact RIF-0-RPT-24DC/21AU
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579691 moduł przekaźnikowy Phoenix Contact RIF-0-RPT-24DC/21AU
Opis
Moduł przekaźnikowy wstępnie zmontowany z połączeniem wtykowym, składający się z: gniazda przekaźnika z wyrzutnikiem i przekaźnika ze złotymi stykami wielowarstwowymi. Konfiguracja styków: 1 styk przełączny. Napięcie wejściowe: 24 V DC
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
