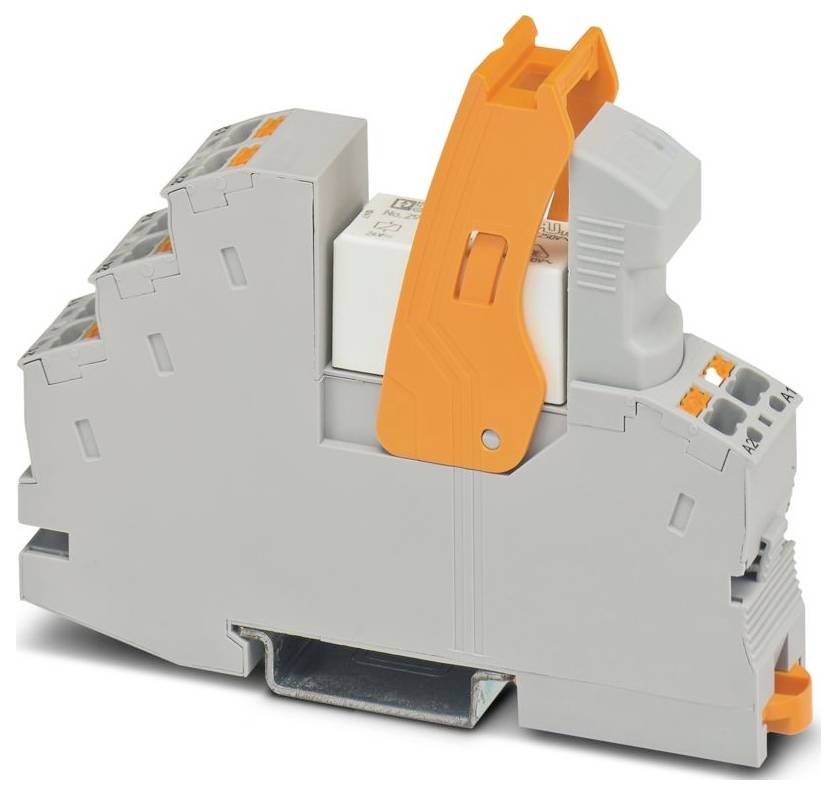

Zdjęcie poglądowe
moduł przekaźnikowy Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT
Opakowanie
sztuka
Rodzaj produktu
moduł przekaźnikowy
Rodzaj styku
1 NO
Maksymalne napięcie przełączania
250 V DC/AC
Model katalogowy producenta
RIF-1-RPT-LDP-24DC/1ICT
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
27 Sztuki
Liczba (Rozmiar opakowania 10 szt.)
Min.: 10
Vielfache: 10
Suma (91,99 zł / Sztuka)
91,99 zł
74,79 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: RIFLINE complete
- Typ połączenia: Połączenie wtykowe
- Przekrój przewodu giętkiego: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (tuleja z osłoną plastikową); 0,14 mm² ... 1 mm² (tuleja z osłoną plastikową, dwa przewody na podwójnym zacisku)
- Przekrój przewodu sztywnego: 0,14 mm² ... 1,5 mm²
- Przekrój przewodu AWG: 26 ... 16 (sztywne); 26 ... 16 (elastyczne)
- Szerokość: 16 mm
- Wysokość: 96 mm
- Głębokość: 75 mm
- Kolor: szary (RAL 7042)
- Warunki środowiskowe: Warunki środowiskowe
- Temperatura otoczenia (praca): -40 ° C ... + 70 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Wysokość: ≤ 2000 m
- Normy/Przepisy: IEC 60947-5-1
- Typ montażu: montaż na szynie DIN
- Kategoria przepięcia III
- Stopień zanieczyszczenia: 2
- Końcówka odizolowanego przewodu: 8 mm
- Pozycja montażowa: dowolna
- Instrukcja obsługi: Należy zastosować zabezpieczenie przed dotykiem przedmiotu (w przypadku występowania napięć)> 25 V AC/60 V DC) musi zostać zapewnione przez instalatora systemu. Jest to urządzenie do zabudowy, nie posiadające zabezpieczenia przed bezpośrednim kontaktem.
- Identyfikacja: ISA-S71.04. Grupa G3 Harsh; EN 60068-2-60
- Maksymalna strata mocy w warunkach nominalnych: 0,43 W.
- Średnica: 3,2 mm
- Tryb pracy: 100% ED
- Zakres napięcia wejściowego: 19,2 V DC ... 33,6 V prądu stałego (20 °C)
- Wymiary artykułu: Wymiary artykułu
- Instrukcja montażu: można łączyć ze sobą bez pozostawiania odstępów
- Układ zabezpieczający: Zabezpieczenie przed odwrotną polaryzacją | Dioda zabezpieczająca przed odwrotną polaryzacją; Zabezpieczenie przeciwprzepięciowe | Dioda wolnobiegunowa
- Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
- Maksymalne napięcie przełączania: 250 V AC/DC
- Zastosowanie: wysokie prądy rozruchowe
- Otwór wiertniczy: Otwór wiertniczy
- Maksymalny prąd udarowy: 165 A (20 ms); 800 A (200 µs)
- Właściwości izolacyjne: Normy / Przepisy: Właściwości izolacyjne: Normy / Przepisy
- Izolacja: Bezpieczna separacja, wzmocniona izolacja
- Status konserwacji danych: Status konserwacji danych
- Data ostatniej aktualizacji danych: 12.09.2025
- Napięcie wejściowe znamionowe UN: 24 V DC
- Zakres napięcia wejściowego względem UN: patrz schemat
- Typowy prąd wejściowy przy UN: 18 mA
- Wskaźnik zasilania: Żółta dioda LED
- Konfiguracja styków: 1 styk normalnie otwarty
- Maksymalny prąd ciągły: 6 A; 10 A (Wartość ta jest dopuszczalna, jeżeli zaciski 11 i 21, a także zaciski 14 i 24 są zmostkowane.)
- Normy / Przepisy: Normy / Przepisy
- Mierzone napięcie szczytowe: 6 kV
- Stopień ochrony (gniazdo przekaźnika): IP20 (gniazdo przekaźnika)
- Klasa ochrony (przekaźnik): RT II (przekaźnik)
- Stopień ochrony (miejsce instalacji): ≥ IP54 (miejsce instalacji)
- Przełączanie: Przełączanie
- Żywotność mechaniczna: 3 x 10⁷ cykli przełączania
- Napięcie probiercze (uzwojenie/styk): 4 kV AC (50 Hz, 1 min., uzwojenie/styk)
- Strona patogenu: Strona patogenu
- Zachowanie podczas przełączania napędu: Monostabilny
- Napęd (biegunowość): spolaryzowany
- Typowy czas reakcji: 8 ms
- Typowy czas nawrotu: 10 ms
- Rodzaj styku przełączającego: Styk pojedynczy
- Materiał kontaktu: AgSnO
- Minimalne napięcie przełączania: 12 V (100 mA)
- Minimalny prąd przełączania: 100 mA (12 V DC)
- Maksymalna moc wyłączania (obciążenie rezystancyjne): 264 W (przy 24 V DC, należy zwrócić uwagę na obniżenie parametrów styków); 58 W (przy 48 V DC); 48 W (przy 60 V DC); 50 W (przy 110 V DC); 80 W (przy 220 V DC); 2750 VA (przy 250 V AC, należy zwrócić uwagę na obniżenie parametrów styków)
- Minimalna moc przełączania: 1200 mW
- Napięcie cewki: 24 V DC
- Kategoria użytkowania Schemat CB (IEC 60947-5-1): AC15, 6 A/250 V (normalnie otwarty); DC13, 2 A/24 V (normalnie otwarty)
- Uwaga dotycząca styku przełączającego: z wolframowym stykiem wstępnym
- Opakowanie
sztuka
- Rodzaj produktu
moduł przekaźnikowy
- Model katalogowy producenta
RIF-1-RPT-LDP-24DC/1ICT
- Połączenie komponentów
Wciskane złącze sprężynowo-klatkowe
- Minimalne napięcie robocze
19.2 V/DC
- Maksymalne napięcie robocze
33.6 V/DC
- Czas reakcji
8 ms
- Czas rozpadu
10 ms
- Rodzaj styku
1 NO
- Materiał styku
AgSnO
- Maksymalne napięcie przełączania
250 V DC/AC
- Maksymalna moc przełączania
2750 VA
- Cechy przekaźnika
pałąk
IP20
- Maksymalna temperatura
70 °C
- Minimalna temperatura
-40 °C
- Głębokość produktu
75 mm
- Szerokość produktu
16 mm
- Wysokość produktu
96 mm
- Wymiary
(S x W x G) 16 x 96 x 75 mm
- Zawartość
10 szt.
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3563262 moduł przekaźnikowy Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3563262 moduł przekaźnikowy Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT
Opis
Moduł przekaźnikowy wstępnie zmontowany z połączeniem wtykowym, składający się z: gniazda przekaźnika, przekaźnika ze stykiem mocy, wtykowego modułu wyświetlacza/tłumiącego zakłócenia, uchwytu montażowego. Typ styku: 1 styk normalnie otwarty, maks. prąd udarowy do 800 A, napięcie wejściowe 24 V DC
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
