moduł przekaźnikowy Phoenix Contact RIF-1-RPT-LV-24AC/2X21

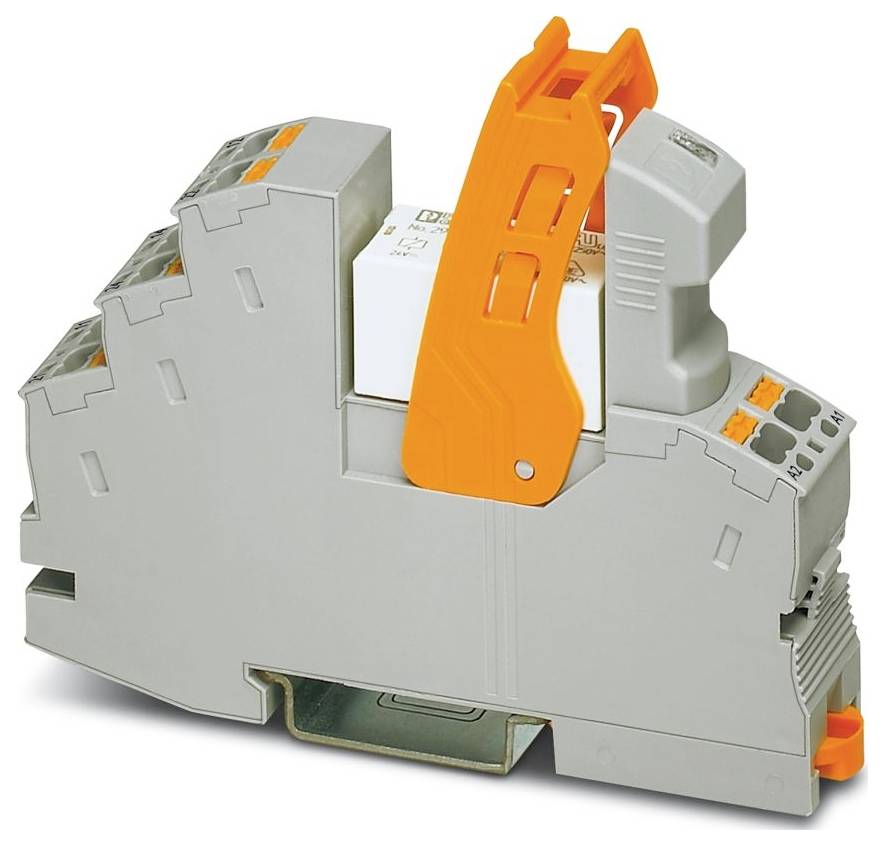

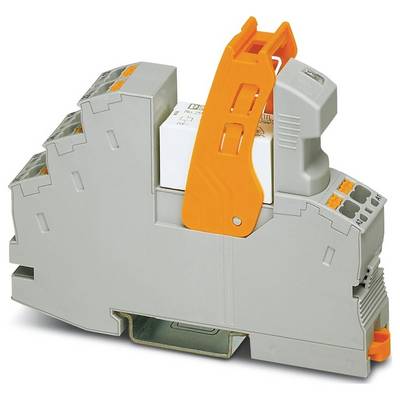

Szary i pomarańczowy промышленный przekaźnik z wieloma punktami połączeniowymi, stosowany w systemach sterowania elektrycznego i automatyki.

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

moduł przekaźnikowy

Rodzaj styku

2 zestyki przełączne

Maksymalne napięcie przełączania

250 V DC/AC

Model katalogowy producenta

RIF-1-RPT-LV-24AC/2X21

Karta katalogowa (PDF)

Dostawa w pon. 28.09

335 Sztuki

Ilość (zestaw/y)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba (Rozmiar opakowania 10 szt.)

Sztuki

Suma (37,32 zł / Sztuka)

373,17 zł

459,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 48,77 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: RIFLINE complete
Typ połączenia: Połączenie wtykowe
Przekrój przewodu giętkiego: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (tuleja z osłoną plastikową); 0,14 mm² ... 1 mm² (tuleja z osłoną plastikową, dwa przewody na podwójnym zacisku)
Przekrój przewodu sztywnego: 0,14 mm² ... 1,5 mm²
Przekrój przewodu AWG: 26 ... 16 (sztywne); 26 ... 16 (elastyczne)
Szerokość: 16 mm
Wysokość: 96 mm
Głębokość: 75 mm
Kolor: szary (RAL 7042)
Warunki środowiskowe: Warunki środowiskowe
Temperatura otoczenia (praca): -40 ° C ... 50 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
Normy/Przepisy: IEC 60947-5-1
Typ montażu: montaż na szynie DIN
Właściwości izolacyjne: Właściwości izolacyjne
Kategoria przepięcia III
Stopień zanieczyszczenia: 2
Końcówka odizolowanego przewodu: 8 mm
Pozycja montażowa: dowolna
Instrukcja obsługi: Zworka FBS 2-6... dla strony wejściowej (A2) i zworka FBS-2-8... dla strony wyjściowej (11/21)
Identyfikacja: ISA-S71.04. Grupa G3 Harsh; EN 60068-2-60
Maksymalna strata mocy w warunkach nominalnych: 0,79 W.
Średnica: 3,2 mm
Tryb pracy: 100% ED
Zakres napięcia wejściowego: 19,2 V AC ... 27,6 V prądu przemiennego (20 °C)
Wymiary artykułu: Wymiary artykułu
Instrukcja montażu: można łączyć ze sobą bez pozostawiania odstępów
Układ ochronny: Warystor
Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
Maksymalne napięcie przełączania: 250 V AC/DC
Zastosowanie: Uniwersalne
Otwór wiertniczy: Otwór wiertniczy
Maksymalny prąd rozruchowy: 12 A (20 ms, styk normalnie otwarty)
Izolacja: Bezpieczne oddzielenie wejścia od wyjścia; podstawowa izolacja między przełącznikami przełączającymi.
Status konserwacji danych: Status konserwacji danych
Data ostatniej aktualizacji danych: 20 stycznia 2026 r.
Napięcie wejściowe znamionowe UN: 24 V AC
Zakres napięcia wejściowego względem UN: patrz schemat
Typowy prąd wejściowy przy UN: 33 mA
Wskaźnik zasilania: Żółta dioda LED
Konfiguracja styków: 2 styki przełączne
Maksymalny prąd ciągły: 8 A (patrz schemat)
Klasa palności wg UL 94 (obudowa): V2 (obudowa)
Napięcie znamionowe impulsowe: 6 kV (wejście/wyjście); 4 kV (między zestykami przełącznymi)
Stopień ochrony (gniazdo przekaźnika): IP20 (gniazdo przekaźnika)
Klasa ochrony (przekaźnik): RT III (przekaźnik)
Przełączanie: Przełączanie
Żywotność mechaniczna: ok. 107 cykli przełączania
Napięcie probiercze (uzwojenie/styk): 4 kVrms (50 Hz, 1 min., uzwojenie/styk)
Strona patogenu: Strona patogenu
Zachowanie podczas przełączania napędu: Monostabilny
Napęd (biegunowość): spolaryzowany
Typowy czas reakcji: 3 ms ... 12 milisekund
Rodzaj styku przełączającego: Styk pojedynczy
Materiał styku AgNi
Minimalne napięcie przełączania: 5 V (10 mA)
Minimalny prąd przełączania: 10 mA (5 V)
Maksymalna moc przełączania (obciążenie rezystancyjne): 192 W (przy 24 V DC); 96 W (przy 48 V DC); 60 W (przy 60 V DC); 44 W (przy 110 V DC); 57 W (przy 220 V DC); 2000 VA (przy 250 V AC)
Żywotność elektryczna: patrz schemat
Częstotliwość sieciowa: 50/60 Hz
Typowy zakres czasu nawrotu: 3 ms ... 20 ms
Napięcie probiercze (przełączanie): 2,5 kVrms (50 Hz, 1 min., przełączanie)
Napięcie cewki: 24 V AC
Kategoria użytkowania Schemat CB (IEC 60947-5-1): AC15, 1,5 A/240 V (normalnie otwarty); AC15, 2 A/250 V (normalnie zamknięty); DC13, 2 A/24 V (normalnie otwarty); DC13, 0,2 A/250 V (normalnie zamknięty)

Opakowanie: sztuka

Rodzaj produktu: moduł przekaźnikowy

Model katalogowy producenta: RIF-1-RPT-LV-24AC/2X21

Połączenie komponentów: Wciskane złącze sprężynowo-klatkowe

Minimalne napięcie robocze: 19.2 V/AC

Maksymalne napięcie robocze: 27.6 V/AC

Rodzaj styku: 2 zestyki przełączne

Materiał styku: AgNi

Maksymalne napięcie przełączania: 250 V DC/AC

Maksymalna moc przełączania: 2000 VA

Cechy przekaźnika: pałąk

: IP20

Maksymalna temperatura: 85 °C

Minimalna temperatura: -40 °C

Głębokość produktu: 75 mm

Szerokość produktu: 16 mm

Wysokość produktu: 96 mm

Wymiary: (S x W x G) 16 x 96 x 75 mm

Zawartość: 10 szt.

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3579677 moduł przekaźnikowy Phoenix Contact RIF-1-RPT-LV-24AC/2X21

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579677 moduł przekaźnikowy Phoenix Contact RIF-1-RPT-LV-24AC/2X21

Opis

Moduł przekaźnikowy wstępnie zmontowany z połączeniem wtykowym, składający się z: gniazda przekaźnika, przekaźnika styku mocy, wtykowego modułu wyświetlacza/tłumienia zakłóceń i uchwytu montażowego. Konfiguracja styków: 2 styki przełączne. Napięcie wejściowe: 24 V AC
