moduł przekaźnikowy Phoenix Contact RIF-4-RPT-LV-120AC/3X21

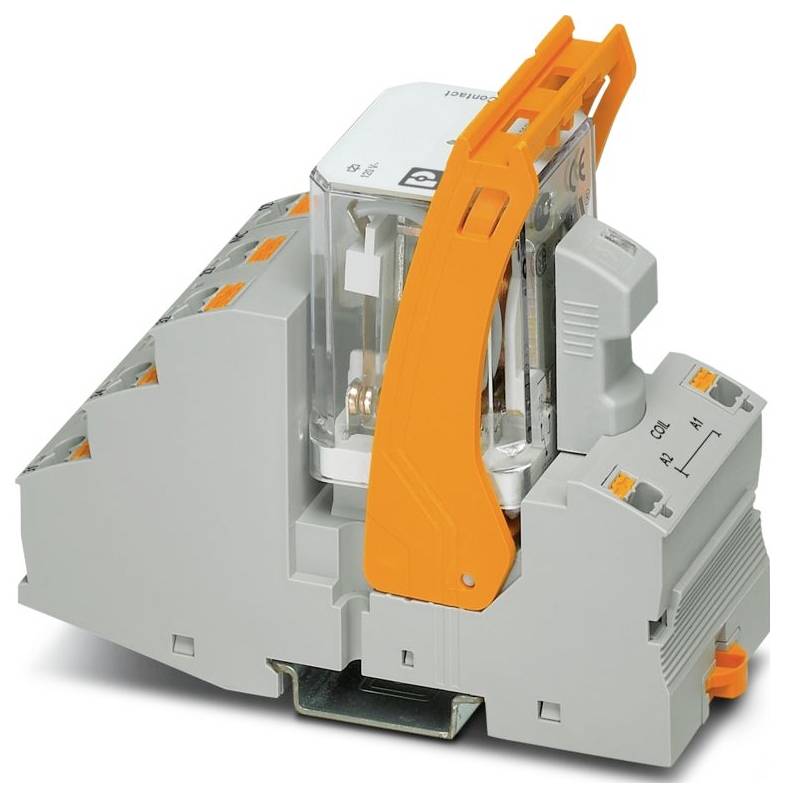

Szary moduł przekaźnika z pomarańczową dźwignią, wykazujący wiele punktów połączeń, stosowany w elektrycznych systemach sterowania do aplikacji przełączających.

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

moduł przekaźnikowy

Rodzaj styku

3 zestyki przełączne

Maksymalne napięcie przełączania

440 V/AC

Model katalogowy producenta

RIF-4-RPT-LV-120AC/3X21

Karta katalogowa (PDF)

Dostawa w pon. 28.09

51 Sztuki

Ilość (zestaw/y)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba (Rozmiar opakowania 5 szt.)

Sztuki

Suma (94,15 zł / Sztuka)

470,73 zł

579,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 65,03 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: RIFLINE complete
Typ połączenia: Połączenie wtykowe
Przekrój przewodu giętkiego: 0,14 mm² ... 2,5 mm²; 0,14 mm² ... 2,5 mm² (tuleja z osłoną plastikową); 0,14 mm² ... 1 mm² (tuleja z osłoną plastikową, dwa przewody na podwójnym zacisku)
Przekrój przewodu sztywnego: 0,14 mm² ... 2,5 mm²
Przekrój przewodu AWG: 26 ... 14 (sztywne); 26 ... 14 (elastyczne)
Szerokość: 43 mm
Wysokość: 111 mm
Głębokość: 90 mm
Kolor: szary (RAL 7042)
Warunki środowiskowe: Warunki środowiskowe
Temperatura otoczenia (praca): -40 ° C ... 40 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
Normy/Przepisy: IEC 60947-5-1
Typ montażu: montaż na szynie DIN
Właściwości izolacyjne: Właściwości izolacyjne
Kategoria przepięcia III
Stopień zanieczyszczenia: 2
Końcówka odizolowanego przewodu: 10 mm
Pozycja montażowa: dowolna
Identyfikacja: ISA-S71.04. Grupa G3 Harsh; EN 60068-2-60
Maksymalna strata mocy w warunkach nominalnych: 2,88 W.
Średnica: 3,2 mm
Tryb pracy: 100% ED
Zakres napięcia wejściowego: 102 V AC ... 132 V prądu przemiennego (20°C)
Wymiary artykułu: Wymiary artykułu
Instrukcja montażu: można łączyć ze sobą bez pozostawiania odstępów
Układ ochronny: Warystor
Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
Maksymalne napięcie przełączania: 440 V AC; 250 V DC
Zastosowanie: Uniwersalne
Otwór wiertniczy: Otwór wiertniczy
Maksymalny prąd rozruchowy: 50 A (20 ms, styk normalnie otwarty)
Izolacja: Izolacja podstawowa
Status konserwacji danych: Status konserwacji danych
Data ostatniej aktualizacji danych: 20 stycznia 2026 r.
Napięcie wejściowe znamionowe UN: 120 V AC
Zakres napięcia wejściowego względem UN: patrz schemat
Typowy prąd wejściowy przy UN: 24 mA
Wskaźnik zasilania: Żółta dioda LED
Konfiguracja styków: 3 styki przełączne
Maksymalny prąd ciągły: 8 A (patrz schemat)
Klasa palności wg UL 94 (obudowa): V2 (obudowa)
Napięcie znamionowe izolacji: 250 V AC
Mierzone napięcie szczytowe: 4 kV
Stopień ochrony (gniazdo przekaźnika): IP20 (gniazdo przekaźnika)
Klasa ochrony (przekaźnik): RT I (przekaźnik)
Przełączanie: Przełączanie
Żywotność mechaniczna: ok. 107 cykli przełączania
Napięcie probiercze (uzwojenie/styk): 2,5 kVrms (50 Hz, 1 min., uzwojenie/styk)
Strona patogenu: Strona patogenu
Zachowanie podczas przełączania napędu: Monostabilny
Napęd (biegunowość): spolaryzowany
Typowy czas reakcji: 5 ms ... 25 ms
Rodzaj styku przełączającego: Styk pojedynczy
Materiał styku AgNi
Minimalne napięcie przełączania: 10 V (24 mA)
Minimalny prąd przełączania: 10 mA (24 V)
Maksymalna moc wyłączania (obciążenie rezystancyjne): 216 W (24 V DC);124 W (48 V DC);108 W (60 V DC);52 W (110 V DC);70 W (220 V DC);2250 VA (250 V AC);4000 VA (440 V AC)
Napięcie probiercze (styk/styk): 2,5 kVeff (50 Hz, 1 min., styk/styk)
Częstotliwość sieciowa: 50/60 Hz
Typowy zakres czasu nawrotu: 5 ms ... 20 ms
Obciążenie silnika zgodnie z normą UL 508: 1/3 KM, 120 V AC (silnik prądu przemiennego jednofazowy); 1/2 KM, 240 V AC (silnik prądu przemiennego jednofazowy); 1/2 KM, 240 V AC (silnik trójfazowy)
Strona kontaktowa: Strona kontaktowa
Napięcie cewki: 120 V AC
Kategoria użytkowania Schemat CB (IEC 60947-5-1): AC15, 1,5 A/240 V (normalnie otwarty); DC13, 2 A/240 V (normalnie otwarty)
Obciążenie silnika 3-fazowego: 1500 W

Opakowanie: sztuka

Rodzaj produktu: moduł przekaźnikowy

Model katalogowy producenta: RIF-4-RPT-LV-120AC/3X21

Połączenie komponentów: Wciskane złącze sprężynowo-klatkowe

Minimalne napięcie robocze: 102 V/AC

Maksymalne napięcie robocze: 132 V/AC

Rodzaj styku: 3 zestyki przełączne

Materiał styku: AgNi

Maksymalne napięcie przełączania: 440 V/AC

Maksymalna moc przełączania: 4000 VA

Cechy przekaźnika: pałąk

: IP20

Maksymalna temperatura: 85 °C

Minimalna temperatura: -40 °C

Głębokość produktu: 90 mm

Szerokość produktu: 43 mm

Wysokość produktu: 111 mm

Wymiary: (S x W x G) 43 x 111 x 90 mm

Zawartość: 5 szt.

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3579729 moduł przekaźnikowy Phoenix Contact RIF-4-RPT-LV-120AC/3X21

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579729 moduł przekaźnikowy Phoenix Contact RIF-4-RPT-LV-120AC/3X21

Opis

Moduł przekaźnikowy wstępnie zmontowany z połączeniem wtykowym, składający się z: gniazda przekaźnika, przekaźnika styku mocy, wtykowego modułu wyświetlacza/tłumienia zakłóceń i uchwytu montażowego. Konfiguracja styków: 3 styki przełączne. Napięcie wejściowe: 120 V AC
