Name: Moduł redundantny Phoenix Contact 1283937 10 A Ilość wyjść: 2 x
Brand: Phoenix Contact
SKU: 3568236
Availability: SoldOut

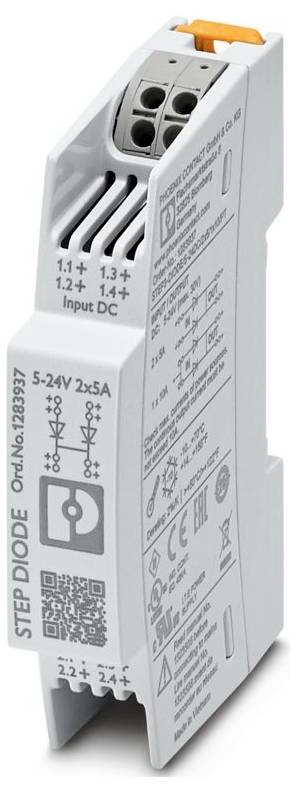

Kompaktowy szary element elektryczny z oznaczonymi złączami wejściowymi i wyjściowymi, zawierający diagramy i specyfikacje dla połączeń napięcia i prądu.

Zdjęcie poglądowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Niedostępne

Suma (97,49 zł / Sztuka)

97,49 zł

79,26 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: DIODA STOPNIOWA
Typ połączenia: Połączenie wtykowe
Szerokość: 18 mm
Wysokość: 90 mm
Głębokość: 61 mm
Jednostka podziału: 1 TE (DIN 43880)
Materiał obudowy: PC
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP20
Temperatura otoczenia (praca): -10 °C ... 70 °C (obniżenie wartości znamionowych:> 50 °C | 2 %/K)
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
Normy/Przepisy: EN 61000-4-5
Uwaga: T4 (-10 °C ... +70 °C,> 50 °C, obniżenie: 2 %/K)
Typ montażu: montaż na szynie DIN
Właściwości izolacyjne: Właściwości izolacyjne
Stopień zanieczyszczenia: 2
Wstrząs (operacja): 18 ms, 30 g, w każdym kierunku przestrzennym (IEC 60068-2-27)
Wibracje (działanie):< 15 Hz, amplituda ±2,5 mm (IEC 60068-2-6);15 Hz ... 150 Hz, 2,3 g, 90 minut.
Długość zdjęcia: 10 mm (sztywna/elastyczna/tuleja bez osłony plastikowej); 13 mm (tuleja z osłoną plastikową)
Pozycja montażu: pozioma szyna montażowa NS 35, EN 60715
Zakres częstotliwości: 150 kHz ... 80 MHz
Oznaczenie: UL/C-UL Listed ANSI/UL 121201 Klasa I, Dział 2, Grupy A, B, C, D (Lokalizacja niebezpieczna)
Klasa ochrony III
Zakres nominalnego napięcia wejściowego: 5 V DC ... 24 V DC
Zakres napięcia wejściowego: 4,5 V DC ... 30 V DC
Nominalne napięcie wyjściowe: UIn - 0,5 V
Prąd wyjściowy znamionowy (IN): 2x 5 A; 1x 10 A
Wejście: 1 kV (poziom surowości testu 3 – symetryczne); 2 kV (poziom surowości testu 3 – niesymetryczne)
Połączenie przewodów: Połączenie przewodów
sztywny: 0,2 mm² ... 2,5 mm²
Elastyczny: 0,2 mm² ... 2,5 mm²
Przewód giętki z tulejką, bez osłony plastikowej: 0,5 mm² ... 1,5 mm²; 1 mm² (zalecane)
Elastyczny z końcówką kablową i osłoną plastikową: 0,2 mm² ... 1 mm²; 1 mm² (zalecane)
Wyjście: 1 kV (poziom surowości testu 3 – symetryczne); 2 kV (poziom surowości testu 3 – niesymetryczne)
Napięcie izolacji wejściowe/wyjściowe: 550 V AC
Średni czas międzyawaryjny (IEC 61709, SN 29500):> 29675000 godz. (25 °C);> 18693000 godz. (40 °C);> 13 996 000 godzin (50 °C)
Wymiary artykułu: Wymiary artykułu
Wymiar montażowy: Wymiar montażowy
Instrukcja montażu: możliwość układania w stosy: poziomo 0 mm, pionowo 30 mm
Klasa palności wg UL 94 (obudowa/zaciski): V0
Materiał obudowy: metal
Wysokość operacyjna: ≤ 5000 m (> 2000 m, obniżenie mocy: 10%/1000 m)
Maksymalna dopuszczalna wilgotność (praca): ≤ 95% (przy 25°C, bez kondensacji)
Oznaczenie standardowe: Ochronne napięcie bardzo niskie
Ochronne bardzo niskie napięcie: Ochronne bardzo niskie napięcie
UL: UL
Budowa statków: Budowa statków
Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC 2014/30/UE
Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową 2014/35/UE
Uwaga: Kryterium A
Szybkie przejściowe sygnały (seria): Szybkie przejściowe sygnały (seria)
Naprężenie udarowe: Naprężenie udarowe
Zakłócenia przewodzone: Zakłócenia przewodzone
Wejście/Wyjście/Sygnał: niezbalansowany
Napięcie: 10 V (poziom surowości testu 3)
Kryteria: Kryteria
Kryterium A: Normalne zachowanie podczas pracy w określonych granicach.
Kryterium B: Tymczasowe upośledzenie działania urządzenia, które urządzenie koryguje samoczynnie.
AWG: 24 ... 14 (Cu)
Typ napięcia zasilania: DC
Obniżanie wartości znamionowych: 50 °C ... 70 °C (2% / K)
Odległość montażu w prawo/lewo: 0 mm / 0 mm
Odległość montażowa góra/dół: 30 mm / 30 mm
Odporność: EN 61000-6-2:2019
Bezpieczeństwo elektryczne: Bezpieczeństwo elektryczne
Napięcie izolacji wejściowe, wyjściowe/obudowy: 550 V AC
Głębokość (głębokość urządzenia (szyna montażowa)): 55 mm (głębokość urządzenia (szyna montażowa))
Materiał paska na stopę: poliamid
Prąd wejściowy znamionowy (IN): 1x 10 A; 2x 5 A
Zabezpieczenie przed odwrotną polaryzacją: tak< 60 V prądu stałego
Spadek napięcia na wejściu/wyjściu: typ. 0,5 V (IOUT = 5 A)
Zabezpieczenie przed przepięciami przejściowymi: Transildiode
Dioda LED: tak
Suche ciepło (IEC 60068-2-2): 70 °C (16 godz.)
Cykl wilgotnego ciepła (IEC 60068-2-30): 55 °C (95%, 2 x 23 godz.)
Zimno (IEC 60068-2-1): -25 °C (16 godz.)

Specyfikacja: Montaż na szynie DIN

Rodzaj produktu: Moduł redundantny

Minimalne napięcie wejściowe: 4.5 V/DC

Maksymalne napięcie wejściowe: 30 V/DC

Maksymalne natężenie wyjściowe: 10 A

Prąd wyjściowy (maks.) - zaokrąglony: 10 A

Ilość wyjść: 2 x

Połączenie komponentów: Wciskane złącze sprężynowo-klatkowe

Wymiary: (D x S x W) 61 x 18 x 90 mm

Rodzaj wyjścia zasilacza: stałe

Numer katalogowy producenta: 1283937

Szerokość produktu: 18 mm

Wysokość produktu: 90 mm

Długość produktu: 61 mm

Maksymalna temperatura: 70 °C

Minimalna temperatura: -10 °C

Model katalogowy producenta: STEP3-DIODE/5-24DC/2X5/1X10/PT

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3568236 Moduł redundantny Phoenix Contact 1283937 10 A Ilość wyjść: 2 x

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3568236 Moduł redundantny Phoenix Contact 1283937 10 A Ilość wyjść: 2 x

Opis

Moduł redundantny STEP DIODE, montaż na szynie DIN, 5 V DC ... 24 V prądu stałego, 1x 10 A, 2x 5 A

Opis tego produktu został przetłumaczony automatycznie.

Uwagi

Produkt kierowany jest dla Przedsiębiorców

Element mający wpływ na bezpieczeństwo - montaż tylko przez fachowców

Opis

Moduł redundantny STEP DIODE, montaż na szynie DIN, 5 V DC ... 24 V prądu stałego, 1x 10 A, 2x 5 A

Opis tego produktu został przetłumaczony automatycznie.
