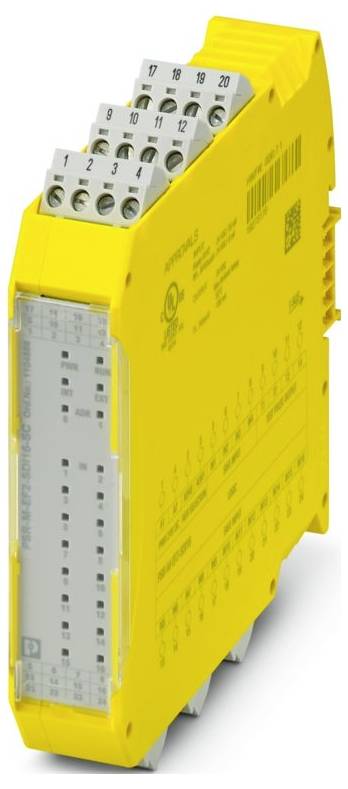

Moduł rozszerzeń Phoenix Contact PSR-M-EF2-SDI16-SC 1104888, 1 szt.
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (1169,92 zł / Sztuka)
1169,92 zł
1439,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzaj połączenia: śrubowe.
- Gwint śrub M3
- Moment dokręcania: 0,5 Nm ... 0,6 Nm
- Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²
- Przekrój przewodu sztywnego: 0,2 mm² ... 2,5 mm²
- Przekrój przewodu AWG: 24 ... 12
- Szerokość: 22,61 mm
- Wysokość: 112,58 mm
- Głębokość: 113,6 mm
- Materiał obudowy: niewzmocniony poliamid PA
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -10 °C ... 55 °C (uwaga na obniżenie wartości znamionowych)
- Temperatura otoczenia (przechowywanie/transport): -20 °C ... 85 °C
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia: II
- Stopień zanieczyszczenia: 2
- Wibracje (praca): 10 Hz ... 150 Hz, 2g
- Końcówka odizolowanego przewodu: 7 mm
- Pozycja montażu: pionowa lub pozioma
- Maksymalna strata mocy w warunkach nominalnych: 4,28 W (przy maksymalnym dopuszczalnym obciążeniu)
- Klasa ochrony III
- CE: CE
- Technologia połączeń: Technologia połączeń
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Długość kabla: maks. 100 m (na gniazdo)
- Pobór prądu: typ. 7,5 mA (typ. przy US); maks. 9,5 mA (przy napięciu sterującym 28,8 V DC)
- Połączenie przewodów: Połączenie przewodów
- Instrukcja montażu: Uwaga na obniżenie mocy
- Wysokość operacyjna: ≤ 2000 m (n.p.m.)
- Maksymalna dopuszczalna wilgotność (praca): 95% (bez kondensacji)
- Wstrząs: 10 g dla Δt = 16 ms (wstrząs ciągły, 1000 wstrząsów w każdym kierunku przestrzennym)
- Napięcie: 24 V DC (przez A1)
- Obwód zabezpieczający: Zabezpieczenie przed odwrotną polaryzacją szeregową
- Wskaźnik stanu: 1 x dioda LED (zielona), 2 x dioda LED (pomarańczowa); 16 x dioda LED (żółta)
- Oznaczenie: A1/A2
- Zastosowanie: Zatrzymanie awaryjne; kurtyna świetlna; drzwi bezpieczeństwa
- Dostawa: Dostawa
- Kolor (obudowa): żółty (RAL 1018)
- Prąd rozruchowy:< 2,3 A (Δt = 1 ms przy Us)
- Opis wyjścia: PNP, IEC 61131-2 Typ 0.1
- Maksymalny prąd rozruchowy: 1,1 A (Δt = 3 s przy Us)
- Wskaźnik napięcia roboczego: 1 x dioda LED (zielona)
- Maksymalny prąd ciągły: 100 mA (na kanał); 400 mA (całkowity prąd wszystkich wyjść)
- Prąd upływu: maks. 100 µA
- Napięcie zasilania obwodu sterującego US: 24 V DC -20% / +20% (zabezpieczone zewnętrznie, typowo 4 A)
- Prąd znamionowy zasilający układ sterujący IS: typowo 40 mA
- Dane związane z bezpieczeństwem: Dane związane z bezpieczeństwem
- Czasy: Czasy
- Nominalny tryb pracy 100 % ED
- Znamionowe napięcie udarowe wytrzymywane / izolacja: Izolacja podstawowa 4 kV pomiędzy zasilaniem 24 V a wejściami/wyjściami obudowy
- Czas filtrowania: min. 3 ms ±2 ms (regulowany); maks. 250 ms ±2 ms (regulowane); częstotliwość impulsów testowych ≥ 2 x ustawiony czas filtra, min. częstotliwość impulsów testowych = 10 ms
- Liczba wyjść: 4
- Dane dotyczące bezpieczeństwa: EN ISO 13849: Dane dotyczące bezpieczeństwa: EN ISO 13849
- Poziom wydajności (PL): e (konfiguracja 2-kanałowa); d (konfiguracja 1-kanałowa)
- Poziom integralności bezpieczeństwa (SIL): 3 (konfiguracja 2-kanałowa); 2 (konfiguracja 1-kanałowa)
- Dane dotyczące bezpieczeństwa: EN IEC 62061: Dane dotyczące bezpieczeństwa: EN IEC 62061
- Minimalny stopień ochrony w miejscu instalacji: IP54
- Maksymalna dopuszczalna wilgotność (przechowywanie/transport): 95% (bez kondensacji)
- Opis wejścia: Wejścia cyfrowe związane z bezpieczeństwem; IEC 61131-2 Typ 2
- Liczba wejść: 16
- Wskaźnik błędu: 2 x dioda LED (czerwona)
- Zakres napięcia wejściowego sygnału „0”: 0 V DC ... 5 V DC
- Zakres napięcia wejściowego sygnału „1”: 11 V DC ... 28,8 V prądu stałego
- Maksymalne obciążenie pojemnościowe: maks. 470 nF
- wtykowy: tak
- Sterowanie: 1- i 2-kanałowe
- Pobór mocy w USA: typowo 0,96 W
- Kategoria przystanku: 0
- Czas ponownego uruchomienia: min. 5 s (czas rozruchu); maks. 10 s (czas rozruchu)
- Zakres prądu wejściowego sygnału „0”:< 1 mA
- Maksymalna dopuszczalna całkowita rezystancja linii: maks. 1,2 kΩ (obwód wejściowy i resetujący dla USA)
- Zabezpieczenie przed zwarciem: Tak (samoograniczające się do 1,1 A)
- Obwód rozładowania: Tak, wewnętrzny
- Czas reakcji: patrz instrukcja obsługi
- Interfejsy: szyna DIN TBUS do podłączenia do modułu głównego, w zestawie
- Maksymalne obciążenie indukcyjne: maks. 2,4 mH
- Napięcie wyjściowe w stanie wyłączonym: maks. 0,1 V
- Impulsy testowe: ≤ 200 µs (szerokość impulsu testowego); częstotliwość impulsów testowych = 8 x tcyklu [ms]
- Pręt: T1, T2, T3, T4: Pręt: T1, T2, T3, T4
- Dane związane z bezpieczeństwem: IEC 61508 – Wysokie wymagania dla konfiguracji 2-kanałowej: Dane związane z bezpieczeństwem: IEC 61508 – Wysokie wymagania dla konfiguracji 2-kanałowej
- Dane związane z bezpieczeństwem: IEC 61508 – Wysokie wymagania dla konfiguracji jednokanałowej: Dane związane z bezpieczeństwem: IEC 61508 – Wysokie wymagania dla konfiguracji jednokanałowej
- Cyfrowe: IN1 ... IN16: Cyfrowe: IN1 ... IN16
- Rodzaj produktu
Moduł rozszerzeń
- Maksymalna ilość wejść
16
- Maksymalna ilość wyjść
4
- Napięcie robocze
24 V/DC
- Wysokość produktu
112.58 mm
- Długość produktu
113.6 mm
- Szerokość produktu
22.61 mm
IP20
- Wymiary
(D x S x W) 113.6 x 22.61 x 112.58 mm
- Rodzaj przyłączenia
Złącze śrubowe
- Numer katalogowy producenta
1104888
- Model katalogowy producenta
PSR-M-EF2-SDI16-SC
- Typ montażu
Montaż na szynie DIN
- Głębokość produktu
113.6 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3563936 Moduł rozszerzeń Phoenix Contact PSR-M-EF2-SDI16-SC 1104888, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3563936 Moduł rozszerzeń Phoenix Contact PSR-M-EF2-SDI16-SC 1104888, 1 szt.
Opis
Bezpieczny moduł rozszerzeń z 16 bezpiecznymi wejściami, interfejsem TBUS, do SIL 3, Kat. 4/PL e, wtykowym zaciskiem śrubowym, w zestawie złącze TBUS.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
