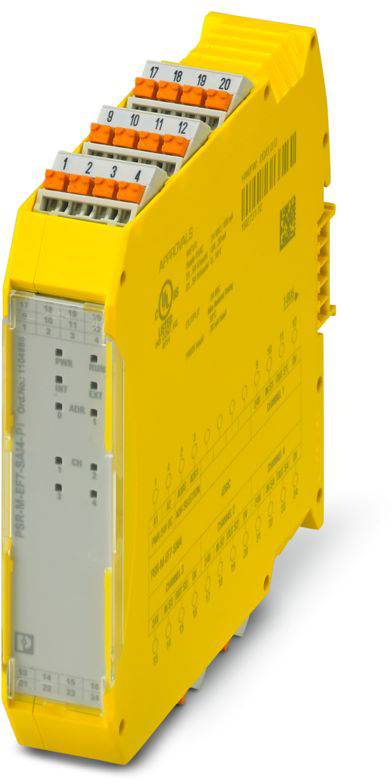

Zdjęcie poglądowe
Moduł rozszerzeń Phoenix Contact PSR-M-EF7-SAI4-PI 1104986, 1 szt.
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Liczba
Suma (3579,00 zł / Sztuka)
3579,00 zł
2909,76 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Typ połączenia: Połączenie wtykowe
- Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²
- Przekrój przewodu sztywnego: 0,2 mm² ... 2,5 mm²
- Przekrój przewodu AWG: 24 ... 14
- Szerokość: 22,61 mm
- Wysokość: 107,74 mm
- Głębokość: 113,6 mm
- Materiał obudowy: niewzmocniony poliamid PA
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -10 °C ... 55 °C (uwaga na obniżenie wartości znamionowych)
- Temperatura otoczenia (przechowywanie/transport): -20 °C ... 85 °C
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia: II
- Stopień zanieczyszczenia: 2
- Wibracje (praca): 10 Hz ... 150 Hz, 2g
- Końcówka odizolowanego przewodu: 10 mm
- Pozycja montażu: pionowa lub pozioma
- Maksymalna strata mocy w warunkach nominalnych: 2,76 W (przy maksymalnym dopuszczalnym obciążeniu)
- Klasa ochrony III
- Częstotliwość: 12 Hz (maks. zalecana częstotliwość sygnału czujnika, jako wejście prądowe); 2 Hz (maks. zalecana częstotliwość sygnału czujnika, jako wejście napięciowe)
- CE: CE
- Technologia połączeń: Technologia połączeń
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Zabezpieczenie przed zwarciem: tak
- Połączenie przewodów: Połączenie przewodów
- Analogowy: Analogowy
- Prąd: maks. 30 mA (pobór prądu czujnika na kanał)
- Instrukcja montażu: Uwaga na obniżenie mocy
- Wysokość operacyjna: ≤ 2000 m (n.p.m.)
- Maksymalna dopuszczalna wilgotność (praca): 95% (bez kondensacji)
- Wstrząs: 10 g dla Δt = 16 ms (wstrząs ciągły, 1000 wstrząsów w każdym kierunku przestrzennym)
- Układ zabezpieczający: zabezpieczenie przed przeciążeniem, wykrywanie przeciążenia przy ≥ 38 mA
- Wskaźnik stanu: 4 x dioda LED (żółta, czerwona)
- Oznaczenie: A1/A2
- Zastosowanie: Wejście analogowe
- Dostawa: Dostawa
- Kolor (obudowa): żółty (RAL 1018)
- Prąd rozruchowy: maks. 14 A (Δt = 1 ms przy Us)
- Wskaźnik napięcia roboczego: 1 x dioda LED (zielona)
- Napięcie zasilania obwodu sterującego US: 24 V DC -20% / +20% (zabezpieczone zewnętrznie, typowo 6 A)
- Prąd znamionowy zasilania sterowania IS: typ. 82 mA (bez zasilania czujnika); typ. 212 mA (z zasilaniem czujnika)
- Dane związane z bezpieczeństwem: Dane związane z bezpieczeństwem
- Czasy: Czasy
- Nominalny tryb pracy 100 % ED
- Znamionowe napięcie impulsowe / izolacja: Izolacja podstawowa 4 kV pomiędzy wszystkimi ścieżkami prądowymi a obudową; Izolacja galwaniczna, izolacja funkcjonalna 0,5 kV pomiędzy wejściami logicznymi i analogowymi oraz pomiędzy samymi wejściami analogowymi.
- Czas filtrowania: typowo 5 ms (podczas spadków napięcia przy Us)
- Dane dotyczące bezpieczeństwa: EN ISO 13849: Dane dotyczące bezpieczeństwa: EN ISO 13849
- Poziom wydajności (PL): e (konfiguracja 2-kanałowa); d (konfiguracja 1-kanałowa)
- Poziom integralności bezpieczeństwa (SIL): 3 (konfiguracja 2-kanałowa); 2 (konfiguracja 1-kanałowa)
- Dane dotyczące bezpieczeństwa: EN IEC 62061: Dane dotyczące bezpieczeństwa: EN IEC 62061
- Minimalny stopień ochrony w miejscu instalacji: IP54
- Maksymalna dopuszczalna wilgotność (przechowywanie/transport): 95% (bez kondensacji)
- Oznaczenie wejścia: IN S1, IN S2, IN S3, IN S4
- Prąd wejściowy rezystancji wejściowej: 290 Ω ±25% (wliczając wewnętrzny układ zabezpieczający)
- Maksymalny dopuszczalny prąd: maks. 35 mA (jako prąd wejściowy)
- Częstotliwość odcięcia (3 dB): 160 Hz (RC dolnoprzepustowy, 1. Porządek, jako wejście prądowe); 4 Hz (filtr dolnoprzepustowy RC, jako wejście napięciowe)
- Prąd sygnału wejściowego: 0 mA ... 25 mA (zakres pomiarowy); 0 mA ... 20 mA (konfigurowalny zakres pomiarowy z zakresem diagnostycznym 20,1 mA ... 23 mA); 4 mA ... 20 mA (konfigurowalny zakres pomiarowy z zakresem diagnostycznym 20,1 mA ... 23 mA (górna granica), 2,5 mA... 3,8 mA (dolny limit)
- Opis wejścia: Wejścia analogowe związane z bezpieczeństwem, konfigurowalne jako wejścia prądowe lub napięciowe, galwanicznie izolowane.
- Liczba wejść: 4
- Napięcie sygnału wejściowego: 0 V ... 12 V (zakres pomiarowy); 0 V ... 10 V (konfigurowalny zakres pomiarowy z zakresem diagnostycznym 10,05 V ... 11,5 V (górna granica), 0,1 V (dolna granica)
- Dokładność: typ. ± 2% (jako prąd wejściowy, względem wartości pełnej skali); maks. ± 2,5% (jako prąd wejściowy); typ. ± 1% (jako napięcie wejściowe, względem wartości pełnej skali); maks. ± 1,5% (jako wejście napięciowe)
- Napięcie zasilania: 24 V DC ±3%
- wtykowy: tak
- Sterowanie: 1- i 2-kanałowe
- Pobór mocy w USA: typowo 1,96 W (bez zasilania czujnika); typowo. 5,08 W (z zasilaniem czujnika)
- Kategoria przystanku: 0
- Czas ponownego uruchomienia: min. 5 s (czas rozruchu); maks. 10 s (czas łodzi)
- Czas reakcji: patrz instrukcja obsługi
- Interfejsy: szyna DIN TBUS do podłączenia do modułu głównego, w zestawie
- Dane związane z bezpieczeństwem: IEC 61508 – Wysokie wymagania dla konfiguracji 2-kanałowej: Dane związane z bezpieczeństwem: IEC 61508 – Wysokie wymagania dla konfiguracji 2-kanałowej
- Dane związane z bezpieczeństwem: IEC 61508 – Wysokie wymagania dla konfiguracji jednokanałowej: Dane związane z bezpieczeństwem: IEC 61508 – Wysokie wymagania dla konfiguracji jednokanałowej
- Rezystancja wejściowa napięcia wejściowego: 185 kΩ ±25%
- Uwaga dotycząca technologii połączeń: ekranowane
- Częstotliwość próbkowania: 2,5/5/10/16,6/20/50/60/100/200/400/800/1000/2000/4000 Hz
- Dopuszczalne napięcie: maks. 24 V (jako prąd wejściowy); maks. 14 V (jako napięcie wejściowe)
- Rozdzielczość przetwornika analogowo-cyfrowego: 16 bitów
- Rozdzielczość (prądowa): 381 nA
- Rozdzielczość (napięcie): 152 µV
- Współczynniki temperaturowe: typ. ± 0,07 %/K; maks. ± 0,07%/K
- Maksymalna dopuszczalna długość kabla: 100 m (na wejście)
- Zasilanie czujnika: WYJŚCIE S1/0V ...WYJŚCIE S4/0V: Zasilanie czujnika: WYJŚCIE S1/0V ...WYJŚCIE S4/0V
- Opis: Napięcie zasilania czujnika na wejście analogowe
- Rodzaj produktu
Moduł rozszerzeń
- Maksymalna ilość wejść analogowych
4
- Maksymalna ilość wejść
4
- Napięcie robocze
24 V/DC
- Wysokość produktu
107.74 mm
- Długość produktu
113.6 mm
- Szerokość produktu
22.61 mm
IP20
- Wymiary
(D x S x W) 113.6 x 22.61 x 107.74 mm
- Rodzaj przyłączenia
Złącze Push-in
- Numer katalogowy producenta
1104986
- Model katalogowy producenta
PSR-M-EF7-SAI4-PI
- Typ montażu
Montaż na szynie DIN
- Maksymalna temperatura otoczenia
55 °C
- Minimalna temperatura otoczenia
-10 °C
- Głębokość produktu
113.6 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3564045 Moduł rozszerzeń Phoenix Contact PSR-M-EF7-SAI4-PI 1104986, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3564045 Moduł rozszerzeń Phoenix Contact PSR-M-EF7-SAI4-PI 1104986, 1 szt.
Opis
Bezpieczny moduł rozszerzeń z 4 bezpiecznymi wejściami analogowymi, 0 V ... 10 V, 0 mA lub 4 mA ... 20 mA, interfejs TBUS, do kat. 4/PL e, SIL 3, wtykowy zacisk wtykowy, w zestawie złącze TBUS
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
