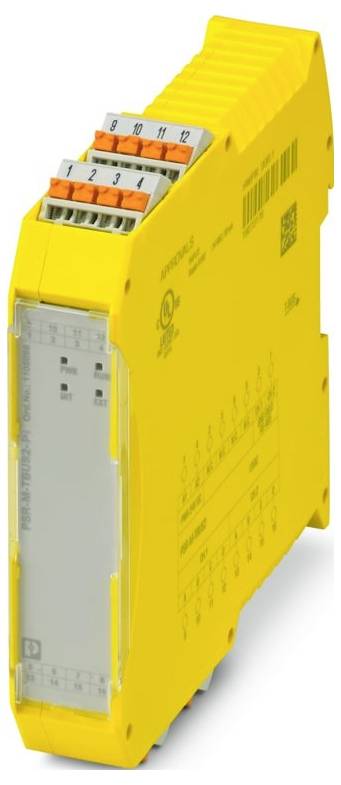

Moduł rozszerzeń Phoenix Contact PSR-M-TBUS2-PI 1105098, 1 szt.
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (1047,97 zł / Sztuka)
1047,97 zł
1289,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Typ połączenia: Blok zaciskowy
- Szerokość: 22,61 mm
- Wysokość: 107,74 mm
- Głębokość: 113,6 mm
- Materiał obudowy: niewzmocniony poliamid PA
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -10 °C ... 55 °C (uwaga na obniżenie wartości znamionowych)
- Temperatura otoczenia (przechowywanie/transport): -20 °C ... 85 °C
- Uwaga: Należy przestrzegać wymagań dotyczących kabla transmisyjnego podanych w rozdziale „Okablowanie” karty katalogowej.
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia: II
- Stopień zanieczyszczenia: 2
- Wibracje (praca): 10 Hz ... 150 Hz, 2g
- Końcówka odizolowanego przewodu: 10 mm
- Pozycja montażu: pionowa lub pozioma
- Maksymalna strata mocy w warunkach nominalnych: 0,8 W.
- Klasa ochrony III
- Protokół komunikacyjny: RS-485
- CE: CE
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Wysokość operacyjna: ≤ 2000 m (n.p.m.)
- Maksymalna dopuszczalna wilgotność (praca): 95% (bez kondensacji)
- Wstrząs: 10 g dla Δt = 16 ms (wstrząs ciągły, 1000 wstrząsów w każdym kierunku przestrzennym)
- Układ zabezpieczający: zabezpieczenie przed odwrotną polaryzacją szeregową; warystor
- Wskaźnik stanu: 1 x dioda LED (zielona)
- Oznaczenie: A1/A2
- Zastosowanie: Przedłużenie linii autobusowej
- Dostawa: Dostawa
- Kolor (obudowa): żółty (RAL 1018)
- Prąd rozruchowy: maks. 8 A (Δt = 200 µs przy Us)
- Wskaźnik napięcia roboczego: 1 x dioda LED (zielona)
- Napięcie zasilania obwodu sterującego US: 24 V DC -20% / +20% (zabezpieczone zewnętrznie, typowo 1 A)
- Prąd znamionowy zasilający sterowanie IS: typowo 33 mA (przy US)
- Liczba połączeń: 2
- Nominalny tryb pracy 100 % ED
- Znamionowe napięcie udarowe wytrzymywane / izolacja: Izolacja podstawowa 4 kV pomiędzy wszystkimi torami prądowymi i obudową
- Czas filtrowania: typowo 20 ms (podczas spadków napięcia przy Us)
- Minimalny stopień ochrony w miejscu instalacji: IP54
- Maksymalna dopuszczalna wilgotność (przechowywanie/transport): 95% (bez kondensacji)
- Wskaźnik błędu: 2 x dioda LED (czerwona)
- Pobór mocy w USA: typowo 0,8 W
- Interfejsy: szyna DIN TBUS do podłączenia do modułu głównego, w zestawie
- Hamulec do podłączenia: Hamulec do podłączenia
- Dane: Rozszerzenie lokalnej linii autobusowej: Dane: Rozszerzenie lokalnej linii autobusowej
- Rodzaj produktu
Moduł rozszerzeń
- Napięcie robocze
24 V/DC
- Wysokość produktu
107.74 mm
- Długość produktu
113.6 mm
- Szerokość produktu
22.61 mm
IP20
- Wymiary
(D x S x W) 113.6 x 22.61 x 107.74 mm
- Rodzaj przyłączenia
Złącze Push-in
- Numer katalogowy producenta
1105098
- Model katalogowy producenta
PSR-M-TBUS2-PI
- Typ montażu
Montaż na szynie DIN
- Maksymalna temperatura otoczenia
55 °C
- Minimalna temperatura otoczenia
-10 °C
- Głębokość produktu
113.6 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3564152 Moduł rozszerzeń Phoenix Contact PSR-M-TBUS2-PI 1105098, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3564152 Moduł rozszerzeń Phoenix Contact PSR-M-TBUS2-PI 1105098, 1 szt.
Opis
Bezpieczny moduł rozszerzający do rozbudowy magistrali lokalnej, 2 kanały funkcyjne, interfejs TBUS, do SIL 3, Kat. 4/PL e, wtykowy zacisk wtykowy, w zestawie złącze TBUS
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
