Name: moduł uniwersalny Phoenix Contact 2319427 UM-2KS50/UNI/CS Zawartość: 1 szt.
Brand: Phoenix Contact
SKU: 3579028
Availability: SoldOut

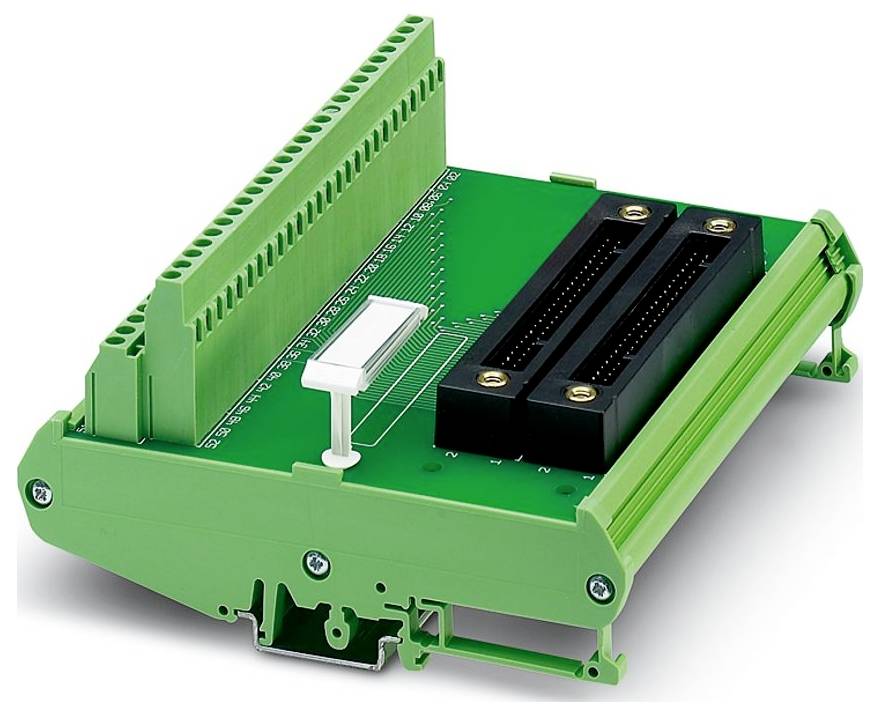

Zielona płyta obwodów z wieloma złączami terminala i dwiema czarnymi gniazdami na jej powierzchni, używana do połączeń elektronicznych.

Zdjęcie poglądowe

Rodzaj produktu

moduł uniwersalny

Łączna ilość styków

Połączenie komponentów

Yokogawa KS

śrubowe

Rodzaj mocowania

Montaż na szynie DIN

Średnica przewodu (system AWG)

24 - 12

Karta katalogowa (PDF)

Niedostępne

Suma (739,00 zł / Sztuka)

739,00 zł

600,81 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Liczba słupów: 52
Rodzaj połączenia: śrubowe.
Gwint śrub M3
Moment dokręcania: 0,5 Nm ... 0,6 Nm
Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²; 0,25 mm² ... 1,5 mm² (tuleja bez osłony plastikowej); 0,25 mm² ... 2,5 mm² (tuleja z osłoną plastikową)
Przekrój przewodu sztywnego: 0,2 mm² ... 4 mm²
Przekrój przewodu AWG: 24 ... 12
Szerokość: 139,5 mm
Wysokość: 125,4 mm
Głębokość: 65,9 mm
Warunki środowiskowe: Warunki środowiskowe
Temperatura otoczenia (praca): -20 °C ... 65 °C
Temperatura otoczenia (przechowywanie/transport): -20 °C ... + 70 °C
Wysokość: ≤ 2000 m
Normy/Przepisy: EN IEC 60664-1
Uwaga: Zgodne kable systemowe: Phoenix Contact YUC50, Yokogawa AKB331
Typ montażu: montaż na szynie DIN
Kategoria przepięcia: II
Stopień zanieczyszczenia: 2
Końcówka odizolowanego przewodu: 7 mm
Odstępy izolacyjne i odległości prześwitu: Odstępy izolacyjne i odległości prześwitu
Pozycja montażowa: dowolna
Instrukcja obsługi: Aby zapewnić prawidłowe użytkowanie, należy przestrzegać specyfikacji podanych w wytycznych dotyczących instalacji (patrz Pliki do pobrania). W przypadku stosowania produktów innych firm w aplikacjach lub w połączeniu z produktami innych firm należy przestrzegać specyfikacji, instrukcji bezpieczeństwa i ostrzeżeń danego producenta zewnętrznego.
Raster: 5,08 mm
Certyfikat: zgodny z UKCA
Wymiary artykułu: Wymiary artykułu
Liczba kanałów: 32
Izolacja: Izolacja funkcjonalna
UKCA: UKCA
Napięcie znamionowe izolacji: 50 V
Znamionowe napięcie impulsowe: 0,5 kV (1,2 / 50 μs)
Stopień ochrony (miejsce montażu): ≤ IP54
Przekrój przewodu giętkiego (2 przewody o tym samym przekroju): 0,2 mm² ... 1,5 mm²; 0,25 mm² ... 0,75 mm² (tuleja bez osłony plastikowej); 0,5 mm² ... 0,5 mm² (podwójna końcówka przewodu z osłoną plastikową)
Wskaźnik statusu dostępny: nie
Liczba połączeń: 2
Właściwości izolacyjne: Odległości powietrzne i powierzchniowe: Właściwości izolacyjne: Odległości powietrzne i powierzchniowe
Pasująca karta wejścia/wyjścia: NFDV151;NFDV161;NFDV551;NFDV561
Obsługiwany kontroler: YOKOGAWA CS3000 CentumVP: Obsługiwany kontroler: YOKOGAWA CS3000 CentumVP
Obsługiwane sterowanie: YOKOGAWA STARDOM: Obsługiwane sterowanie: YOKOGAWA STARDOM
Napięcie robocze (DC): ≤ 30 V DC
Prąd (na gałąź): ≤ 0,1 A
Połączenie 1 (poziom sterowania): Połączenie 1 (poziom sterowania)
Połączenie 2 (poziom pola): Połączenie 2 (poziom pola)
Przekrój przewodu sztywnego (2 przewody o takim samym przekroju): 0,2 mm² ... 1,5 mm²
Klasa ochrony (moduł): IP00

Rodzaj produktu: moduł uniwersalny

Łączna ilość styków: 50

Połączenie komponentów: Yokogawa KS
śrubowe

Rodzaj mocowania: Montaż na szynie DIN

: 24 - 12

Wymiary: (D x S x W) 65.9 x 139.5 x 125.4 mm

Zawartość: 1 szt.

Ilość styków: 50

Szerokość produktu: 139.5 mm

Wysokość produktu: 125.4 mm

Długość produktu: 65.9 mm

Maksymalny przekrój przewodu elastycznego: 2.5 mm²

Maksymalny przekrój przewodu sztywnego: 4 mm²

Minimalny przekrój przewodu elastycznego: 0.2 mm²

Minimalny przekrój przewodu sztywnego: 0.2 mm²

Głębokość produktu: 65.9 mm

Natężenie znamionowe: 0,1 A

Napięcie znamionowe: 30 V

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3579028 moduł uniwersalny Phoenix Contact 2319427 UM-2KS50/UNI/CS Zawartość: 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579028 moduł uniwersalny Phoenix Contact 2319427 UM-2KS50/UNI/CS Zawartość: 1 szt.

Opis

Uniwersalny moduł umożliwiający podłączenie do 32-kanałowych kart cyfrowych Yokogawa, połączenie 1:1 ze złącza systemowego Yokogawa do złącza śrubowego.

Opis tego produktu został przetłumaczony automatycznie.
