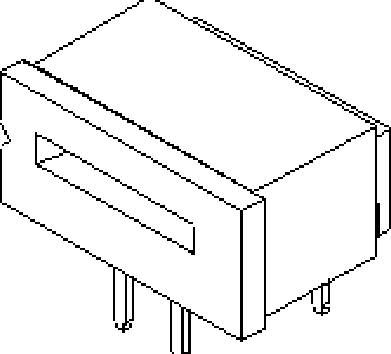

Zdjęcie poglądowe
1/2
Zdjęcie poglądowe
Molex Złącze FFC, FPC FFC Ilość pinów 18 Wymiary siatki: 1.25 mm 39532184 1 szt. paleta
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Złącze FFC, FPC
Ilość rzędów
1
Seria złączy
FFC
Wymiary siatki
1.25 mm
Ilość pinów
18
Karta katalogowa (PDF)
776 Sztuki
Liczba
Min.: 100
Vielfache: 100
Suma (6,33 zł / Sztuka)
633,00 zł
7,79 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Listwa PIN
- Opis: 1 szt.
- Ilość rzędów: 1
- Ilość pinów: 18
Dodatkowe informacje:
Dane techniczne
- Please review product datasheet for further information.
- Opakowanie
paleta
- Rodzaj produktu
Złącze FFC, FPC
- Ilość rzędów
1
- System połączenia wtyków
wire-to-board
- Seria złączy
FFC
- Specyfikacje klem zaciskowych
z ryglem
- Wymiary siatki
1.25 mm
- Ilość pinów w rzędzie
1
- Ilość pinów
18
- Natężenie znamionowe
1 A
- Natężenie znamionowe - zaokrąglone
1 A
- Zawartość
1 szt.
- Połączenie komponentów
lutowane
- Kąt połączenia
90°
- Grubość powłoki po stronie PCB
1.016 µm
- Grubość powłoki po stronie wtyków
1.016 µm
- Materiał obudowy
poliester
- Numer katalogowy producenta
39532184
- Kolor
naturalny
- Materiał styku
brąz fosforowy
- Wykończenie strony z PCB
ocynowany
- Wykończenie strony ze wtykami
ocynowany
- Napięcie znamionowe
200 V
- Zgodne z RoHS
Tak
- Kierunek podłączania
równolegle do PCB
- Maksymalna temperatura
+80 °C
- Minimalna temperatura
-20 °C
- Model katalogowy producenta
Molex MOL Micro Solutions
- Nr części technicznej
5597-18APB7F
- Nazwa serii inżynieryjnej
1.25MM ZIF RA FFC
- Numer serii technicznej
05597
Do pobrania
Karta katalogowa
Karta katalogowa 2448456 Molex Złącze FFC, FPC FFC Ilość pinów 18 Wymiary siatki: 1.25 mm 39532184 1 szt. paleta
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2448456 Molex Złącze FFC, FPC FFC Ilość pinów 18 Wymiary siatki: 1.25 mm 39532184 1 szt. paleta
Schemat
Schemat 2448456 Molex Złącze FFC, FPC FFC Ilość pinów 18 Wymiary siatki: 1.25 mm 39532184 1 szt. paleta
Opis
1.25mm Pitch Easy-On FFC/FPC Connector, Through-Hole, Right-Angle, ZIF, Top Contact Style, 18 Circuits
