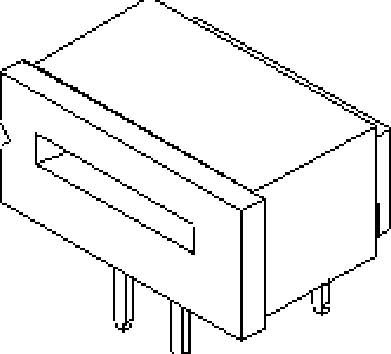

Zdjęcie poglądowe
1/2

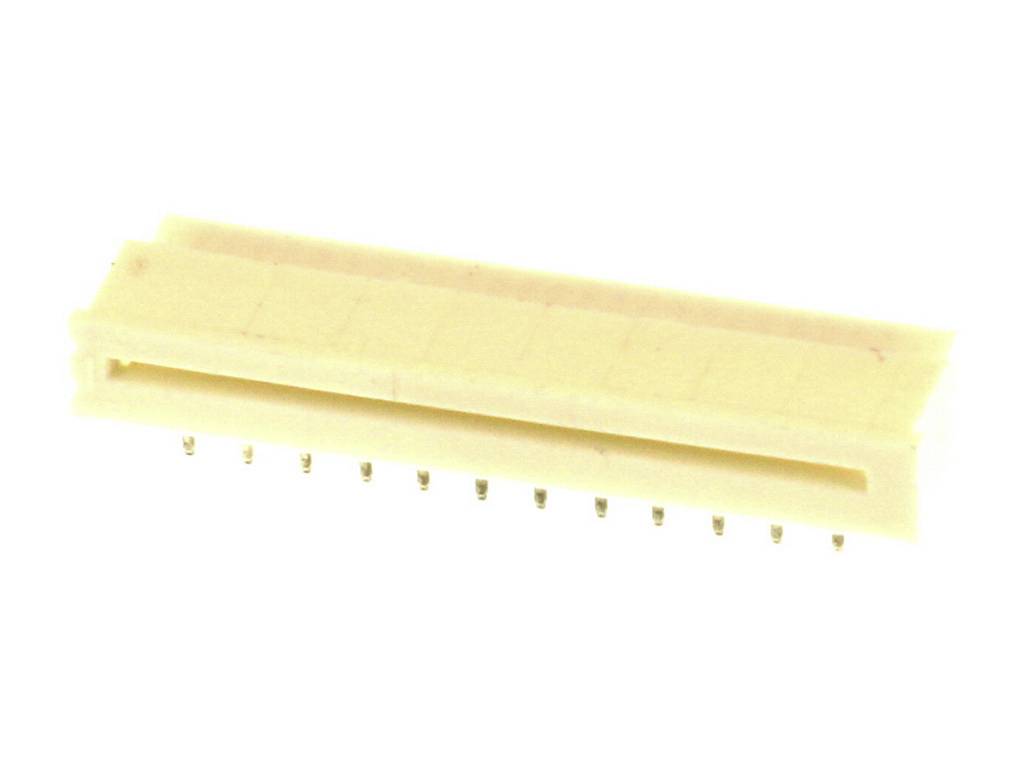

Zdjęcie poglądowe
Molex Złącze FFC, FPC Ilość pinów 24 Wymiary siatki: 1.25 mm 39532244 1 szt. paleta
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Złącze FFC, FPC
Rodzaj złącza
proste
Ilość rzędów
1
Wymiary siatki
1.25 mm
Ilość pinów
24
Karta katalogowa (PDF)
1569 Sztuki
Liczba
Min.: 80
Vielfache: 80
Suma (9,37 zł / Sztuka)
749,60 zł
11,53 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Listwa PIN
- Opis: 1 szt.
- Ilość rzędów: 1
- Ilość pinów: 24
Dodatkowe informacje:
Dane techniczne
- Please review product datasheet for further information.
- Opakowanie
paleta
- Rodzaj produktu
Złącze FFC, FPC
- Rodzaj złącza
proste
- Ilość rzędów
1
- System połączenia wtyków
wire-to-board
- Wymiary siatki
1.25 mm
- Ilość pinów w rzędzie
24
- Ilość pinów
24
- Natężenie znamionowe
1 A
- Natężenie znamionowe - zaokrąglone
1 A
- Zawartość
1 szt.
- Połączenie komponentów
lutowane
- Kąt połączenia
90°
- Grubość powłoki po stronie PCB
1.016 µm
- Grubość powłoki po stronie wtyków
1.016 µm
- Kierunek operacji
prostopadle do PCB
- Materiał obudowy
poliester
- Numer katalogowy producenta
39532244
- Kolor
naturalny
- Materiał styku
brąz fosforowy
- Wykończenie strony z PCB
ocynowany
- Wykończenie strony ze wtykami
ocynowany
- Napięcie znamionowe
200 V
- Zgodne z RoHS
Tak
- Kierunek podłączania
równolegle do PCB
- Maksymalna temperatura
+80 °C
- Minimalna temperatura
-20 °C
- Model katalogowy producenta
Molex MOL Micro Solutions
- Nr części technicznej
5597-24APB7F
- Nazwa serii inżynieryjnej
1.25MM ZIF RA FFC
- Numer serii technicznej
05597
Do pobrania
Karta katalogowa
Karta katalogowa 2448458 Molex Złącze FFC, FPC Ilość pinów 24 Wymiary siatki: 1.25 mm 39532244 1 szt. paleta
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2448458 Molex Złącze FFC, FPC Ilość pinów 24 Wymiary siatki: 1.25 mm 39532244 1 szt. paleta
Schemat
Schemat 2448458 Molex Złącze FFC, FPC Ilość pinów 24 Wymiary siatki: 1.25 mm 39532244 1 szt. paleta
Opis
1.25mm Pitch Easy-On FFC/FPC Connector, Through-Hole, Right-Angle, ZIF, Top Contact Style, 24 Circuits
