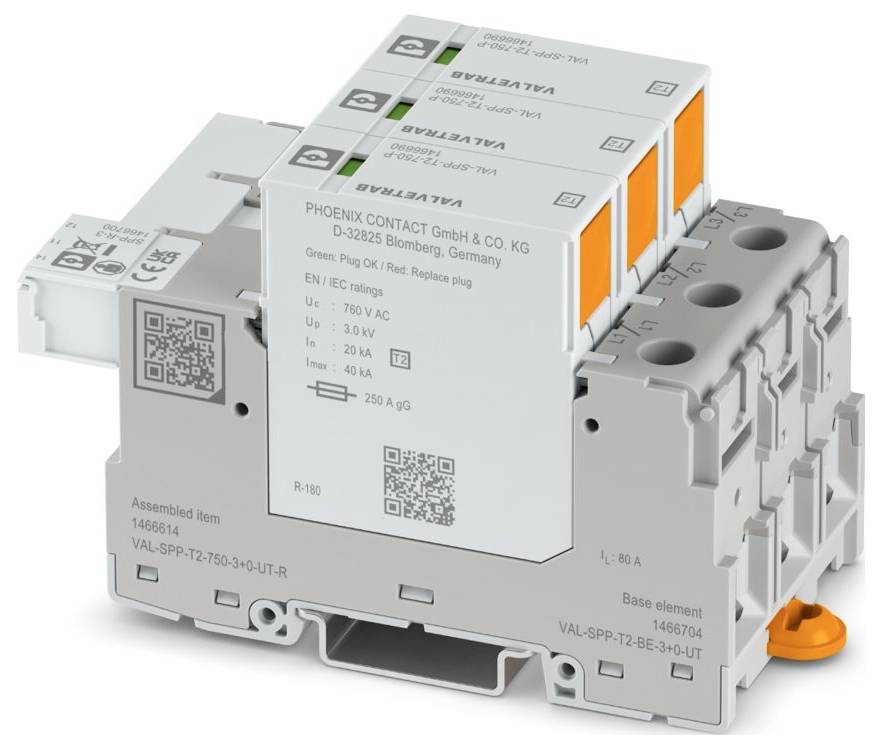

Zdjęcie poglądowe
Ogranicznik przepięć Phoenix Contact 1466614 1 szt.
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Suma (1139,00 zł / Sztuka)
1139,00 zł
926,02 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: VAL-SPP
- Klasa testu IEC: II;T2
- Projekt: Dwuczęściowy moduł szyny montażowej wtykowej
- Ilość biegunów 3
- Komunikat o błędzie zabezpieczenia przeciwprzepięciowego: wizualny, zdalny styk sygnalizacyjny
- Napięcie znamionowe UN: 554/960 V AC ±10% (TN-C);690 V AC ±10% (IT)
- Wyświetlanie / Powiadomienie zdalne: Wyświetlanie / Powiadomienie zdalne
- Funkcja przełączania: Zmieniacz
- Typ połączenia: Połączenie wtykowe
- Gwint śrub M5
- Moment dokręcania: 30 lbf-in.
- Przekrój przewodu giętkiego: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu sztywnego: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu AWG: 14 ... 2
- Szerokość: 53,4 mm
- Wysokość: 109,1 mm
- Głębokość: 71,5 mm (wliczając szynę montażową 7,5 mm)
- Jednostka dywizji: 3 TE
- Kolor: szary (RAL 7042); jasnoszary (RAL 7035)
- Klasa palności zgodnie z UL 94: V-0
- Materiał obudowy: PA 6.6-FR 20% GF;PBT
- Maksymalne napięcie ciągłe UC: 760 V AC
- Prąd przewodu ochronnego IPE: ≤ 1 mA
- Prąd wyładowania nominalnego impulsowego In (8/20) µs: 20 kA
- Całkowity prąd rozładowania ITotal (8/20) µs: 120 kA
- Czas reakcji tA: ≤ 25 ns
- Maksymalny wymagany prąd bezpiecznika: 1 A (gG)
- Warunki środowiskowe: Warunki środowiskowe
- Klasa ochrony: IP20C (po zainstalowaniu)
- Temperatura otoczenia (praca): -40 ° C ... 85 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Wysokość: ≤ 5000 m (n.p.m.)
- Normy/Przepisy: EN 61643-11
- Uwaga: 2012 + A11:2018
- Typ montażu: Szyna montażowa: 35 mm
- Typ EN: T2
- Układ zasilania IEC: TN-C;IT
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia III
- Stopień zanieczyszczenia: 2
- Częstotliwość znamionowa fN: 50 Hz (60 Hz)
- Wartość CTI materiału: 600
- Materiał izolacyjny: PA 6.6-FR 20% GF;PBT
- Grupa materiałowa: I
- Ścieżki ochrony: LL;LG
- Pobór mocy komputera w trybie czuwania: ≤ 1200 mVA
- Maksymalny prąd rozładowania Imax (8/20) µs: 40 kA
- Poziom ochrony Up: ≤ 3 kV
- Napięcie szczątkowe Ures: ≤ 3 kV (przy In); ≤ 2,7 kV (przy 10 kA); ≤ 2,5 kV (przy 5 kA); ≤ 2,3 kV (przy 3 kA)
- Zachowanie TOV w UT: 1005 V AC (5 s / tryb wytrzymywania); 1316 V AC (120 min / tryb bezpiecznej awarii)
- Dopuszczalna wilgotność (praca): 5% ... 95 %
- Wstrząs (operacyjny): 25 g (pół sinusa / 11 ms / 3x ±X, ±Y, ±Z)
- Wibracje (działanie): 5g (10 ... 500 Hz / 2,5 godz. / X, Y, Z)
- Specyfikacje UL: Specyfikacje UL
- System dystrybucji energii: Delta
- Częstotliwość znamionowa: 50/60 Hz
- Typ SPD: 4CA
- Oznaczenie przyłącza: Styk zdalnej sygnalizacji awarii
- Napięcie robocze: 250 V AC
- Końcówka odizolowanego przewodu: 8 mm
- Uszkodzony styk sygnalizacji zdalnej: Uszkodzony styk sygnalizacji zdalnej
- Prąd znamionowy obciążenia IL: 80 A (25 mm²)
- Wytrzymałość zwarciowa ISCCR: 25 kA
- Maksymalny prąd bezpiecznika dla okablowania przelotowego V: 80 A (gG)
- Maksymalny prąd znamionowy bezpiecznika dla okablowania linii odgałęzionych: 250 A (gG)
- Maksymalne napięcie ciągłe MCOV (LG): 750 V AC
- Napięcie znamionowe: 600 V AC
- Zmierzone napięcie graniczne MLV (LG): 3120 V
- Wyświetlacz UL / Zdalne powiadomienie: Wyświetlacz UL / Zdalne powiadomienie
- Prąd roboczy AC: 5 mA AC ... 1 A AC
- Dane złącza UL: Dane złącza UL
- Maksymalne napięcie ciągłe MCOV (LL): 1500 V AC
- Zmierzone napięcie graniczne MLV (LL): 6240 V
- Ogólne: Ogólne
- Prąd znamionowy wyładowania impulsowego In: 20 kA
- 2 przewody o tym samym przekroju, giętkie, z podwójną tulejką i osłoną plastikową: 1,5 mm² ... 16 mm²
- Przekrój przewodu giętkiego z tulejką i osłoną plastikową: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu giętkiego z końcówką kablową bez osłony plastikowej: 0,25 mm² ... 0,75 mm²
- Rodzaj izolacji: Produkt posiada podwójną/wzmocnioną izolację pomiędzy obwodem głównym i pomocniczym.
- Temperatura otoczenia (montaż): -5°C... 50 °C
- Napięcie robocze AC: 5 V AC ... 250 V AC (≤ 2000 m n.p.m.); 5 V AC... 150 V prądu przemiennego (≤ 5000 m n.p.m.)
- Napięcie robocze DC: 30 V DC
- Prąd roboczy DC: 200 mA DC
- Rodzaj produktu
Ogranicznik przepięć
- Napięcie znamionowe
600 V/AC
- Specyfikacja
Dwuczęściowy moduł szyny montażowej wtykowej
IP20C (w stanie zamontowanym)
- Numer katalogowy producenta
1466614
- Typ
2
- Wymiary
(S x W x G) 53.4 x 109.1 x 71.5 mm
- Szerokość produktu
53.4 mm
- Wysokość produktu
109.1 mm
- Głębokość produktu
71.5 mm
- Zawartość
1 szt.
- Opakowanie
sztuka
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3568610 Ogranicznik przepięć Phoenix Contact 1466614 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3568610 Ogranicznik przepięć Phoenix Contact 1466614 1 szt.
Opis
Ogranicznik przepięć wtykowy typu 2 / klasy II do sieci zasilających 3-fazowych z przewodami PE i N w jednym przewodzie (układ 4-żyłowy: L1, L2, L3, PEN), ze zdalnym stykiem sygnalizacyjnym.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
- Element mający wpływ na bezpieczeństwo - montaż tylko przez fachowców
