Name: Pepperl+Fuchs 207602 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 5 m Ilość pinów: 4, 4 1 szt.
Brand: Pepperl+Fuchs
SKU: 2630581
Availability: BackOrder

Dane techniczne

Model katalogowy producenta: V1-W-5M-PUR-V31-GM

Rodzaj produktu: Złącze konfekcjonowane czujnika/aktuatora

Złącze po stronie A: złącze żeńskie M12, kątowe

Złącze po stronie B: złącze męskie M8, proste

Ilość pinów: 4
4

Długość kabla: 5 m

Materiał osłony kabla: PUR

Napięcie znamionowe: 30 V DC/AC

Natężenie znamionowe: 3 A

Natężenie znamionowe - zaokrąglone: 3 A

Średnica zewnętrzna: 4.3 mm

Przekrój przewodu czujnika/aktuatora: 0.25 mm²

Połączenie komponentów: złącze żeńskie

Rodzaj gwintu: M12 x 1

Rodzaj gwintu montażowego kabla: M8 x 1

Kodowanie: A

Powierzchnia styku: Au (złoto)

Maksymalny przekrój: 0.25 mm²

: IP67
IP68
IP69

Specyfikacja: tor kablowy

Minimalna temperatura: -40 °C

Maksymalna temperatura: 90 °C

Rodzaj mocowania: śrubowe

Numer katalogowy producenta: 207602

Zawartość: 1 szt.

Średnica kabla: 4.3 mm

Maksymalna średnica kabla: 4.3 mm

Zakres średnicy kabla: 4.3 mm (max)

Funkcja ładowania bezprzewodowego: Nie

Średnica kabla: 0,25 mm²

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 2630581 Pepperl+Fuchs 207602 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 5 m Ilość pinów: 4, 4 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2630581 Pepperl+Fuchs 207602 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 5 m Ilość pinów: 4, 4 1 szt.

Opis

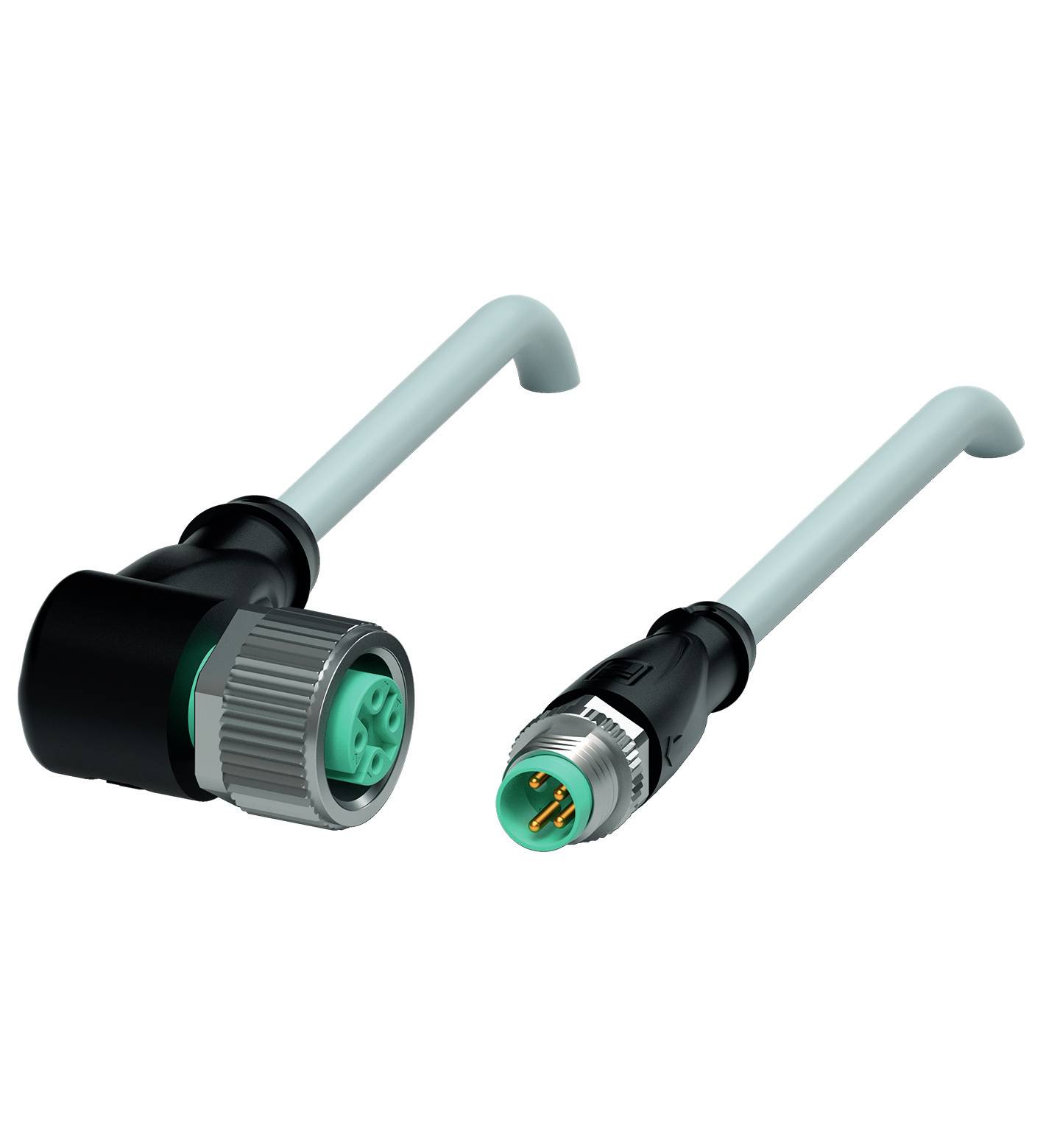

Kabel połączeniowy, M12 do M8, kabel PUR, 4-pinowy, długość: 5 m, żyły: 4 x 0,25 mm2

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Ogólne dane
złącze 1
Połączenie: gniazdo
Projekt: M12
Wersja: kątowa
Blokowanie: połączenie śrubowe
Ilość biegunów: 4
Kodowanie: kodowanie A
złącze 2
Połączenie: wtyczka
Wzór: M8
Wersja: prosta
Blokowanie: połączenie śrubowe
Ilość biegunów: 4
Kodowanie: kodowanie A
dane elektryczne
Napięcie robocze: maks. 30 V AC/DC
Prąd roboczy: maks. 3 A
konformizm
Stopień ochrony: EN 60529
Połączenie wtykowe: złącze M8 x 1: IEC 61076-2-104 | Złącze M12 x 1: IEC 61076-2-101
Bezhalogenowy: IEC 60754-1
Warunki otoczenia
Temperatura otoczenia
Złącze: -40 ... 90 °C (-40... 194 °F)
Kabel, stały: -40 ... 80°C (-40... 176 °F)
Kabel elastyczny: -20 ... 80 °C (-4 ... 176 °F)
Stopień zabrudzenia 3
dane mechaniczne
złącze 1
Moment dokręcania: 0,6 Nm
Ochrona przed wibracjami: dostępna
Montaż narzędzia: radełkowanie wzdłużne
Cykle krycia: min 100
Stopień ochrony: IP67 / IP68 / IP69
złącze 2
Moment dokręcania: 0,4 Nm
Ochrona przed wibracjami: dostępna
Montaż narzędzia: radełkowanie wzdłużne
Cykle krycia: min 100
Stopień ochrony: IP67
Kabel: zgodnie z IEC/EN 60228 (DIN VDE 0295) klasa 5
Średnica płaszcza: 4,3 mm
promień gięcia:> 15 x średnica kabla, ruchoma |> 8 x średnica kabla, zainstalowany na stałe
Szczelne dopasowanie kurtki: maks. 60 N / 500 mm
Kolor płaszcza: szary (podobny do RAL 7001)
Liczba rdzeni: 4
Przekrój przewodu: 0,25 mm 2
Kolor przewodu: Przewód 1: brązowy | Przewód 2: biały | Przewód 3: niebieski | Przewód 4: czarny
Struktura rdzenia: 14 x 0,15 mm Ø
Długość: 5 m
Skrót kabla: Li 9Y 11Y 4 x 0,25
Przydatność łańcucha holowniczego
Cykle łańcucha holowniczego: maks. 50 / dzień
Prędkość jazdy: maks. 0,3 m/s
Materiał
Bezhalogenowy: tak
Złącze wtykowe
Połączenie śrubowe: cynkowy odlew ciśnieniowy, niklowany
Korpus uchwytu: TPU, czarny
Powierzchnia styku: Au
Zapalność: V-2
Kabel
Powłoka: PUR na bazie polieteru
Izolacja żyły: PP
Odporność chemiczna: dobra
Odporność na mikroby: tak
Odporność na hydrolizę: tak

Uwagi

Produkt kierowany jest dla Przedsiębiorców

Opis

Kabel połączeniowy, M12 do M8, kabel PUR, 4-pinowy, długość: 5 m, żyły: 4 x 0,25 mm2

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Ogólne dane
złącze 1
Połączenie: gniazdo
Projekt: M12
Wersja: kątowa
Blokowanie: połączenie śrubowe
Ilość biegunów: 4
Kodowanie: kodowanie A
złącze 2
Połączenie: wtyczka
Wzór: M8
Wersja: prosta
Blokowanie: połączenie śrubowe
Ilość biegunów: 4
Kodowanie: kodowanie A
dane elektryczne
Napięcie robocze: maks. 30 V AC/DC
Prąd roboczy: maks. 3 A
konformizm
Stopień ochrony: EN 60529
Połączenie wtykowe: złącze M8 x 1: IEC 61076-2-104 | Złącze M12 x 1: IEC 61076-2-101
Bezhalogenowy: IEC 60754-1
Warunki otoczenia
Temperatura otoczenia
Złącze: -40 ... 90 °C (-40... 194 °F)
Kabel, stały: -40 ... 80°C (-40... 176 °F)
Kabel elastyczny: -20 ... 80 °C (-4 ... 176 °F)
Stopień zabrudzenia 3
dane mechaniczne
złącze 1
Moment dokręcania: 0,6 Nm
Ochrona przed wibracjami: dostępna
Montaż narzędzia: radełkowanie wzdłużne
Cykle krycia: min 100
Stopień ochrony: IP67 / IP68 / IP69
złącze 2
Moment dokręcania: 0,4 Nm
Ochrona przed wibracjami: dostępna
Montaż narzędzia: radełkowanie wzdłużne
Cykle krycia: min 100
Stopień ochrony: IP67
Kabel: zgodnie z IEC/EN 60228 (DIN VDE 0295) klasa 5
Średnica płaszcza: 4,3 mm
promień gięcia:> 15 x średnica kabla, ruchoma |> 8 x średnica kabla, zainstalowany na stałe
Szczelne dopasowanie kurtki: maks. 60 N / 500 mm
Kolor płaszcza: szary (podobny do RAL 7001)
Liczba rdzeni: 4
Przekrój przewodu: 0,25 mm 2
Kolor przewodu: Przewód 1: brązowy | Przewód 2: biały | Przewód 3: niebieski | Przewód 4: czarny
Struktura rdzenia: 14 x 0,15 mm Ø
Długość: 5 m
Skrót kabla: Li 9Y 11Y 4 x 0,25
Przydatność łańcucha holowniczego
Cykle łańcucha holowniczego: maks. 50 / dzień
Prędkość jazdy: maks. 0,3 m/s
Materiał
Bezhalogenowy: tak
Złącze wtykowe
Połączenie śrubowe: cynkowy odlew ciśnieniowy, niklowany
Korpus uchwytu: TPU, czarny
Powierzchnia styku: Au
Zapalność: V-2
Kabel
Powłoka: PUR na bazie polieteru
Izolacja żyły: PP
Odporność chemiczna: dobra
Odporność na mikroby: tak
Odporność na hydrolizę: tak
