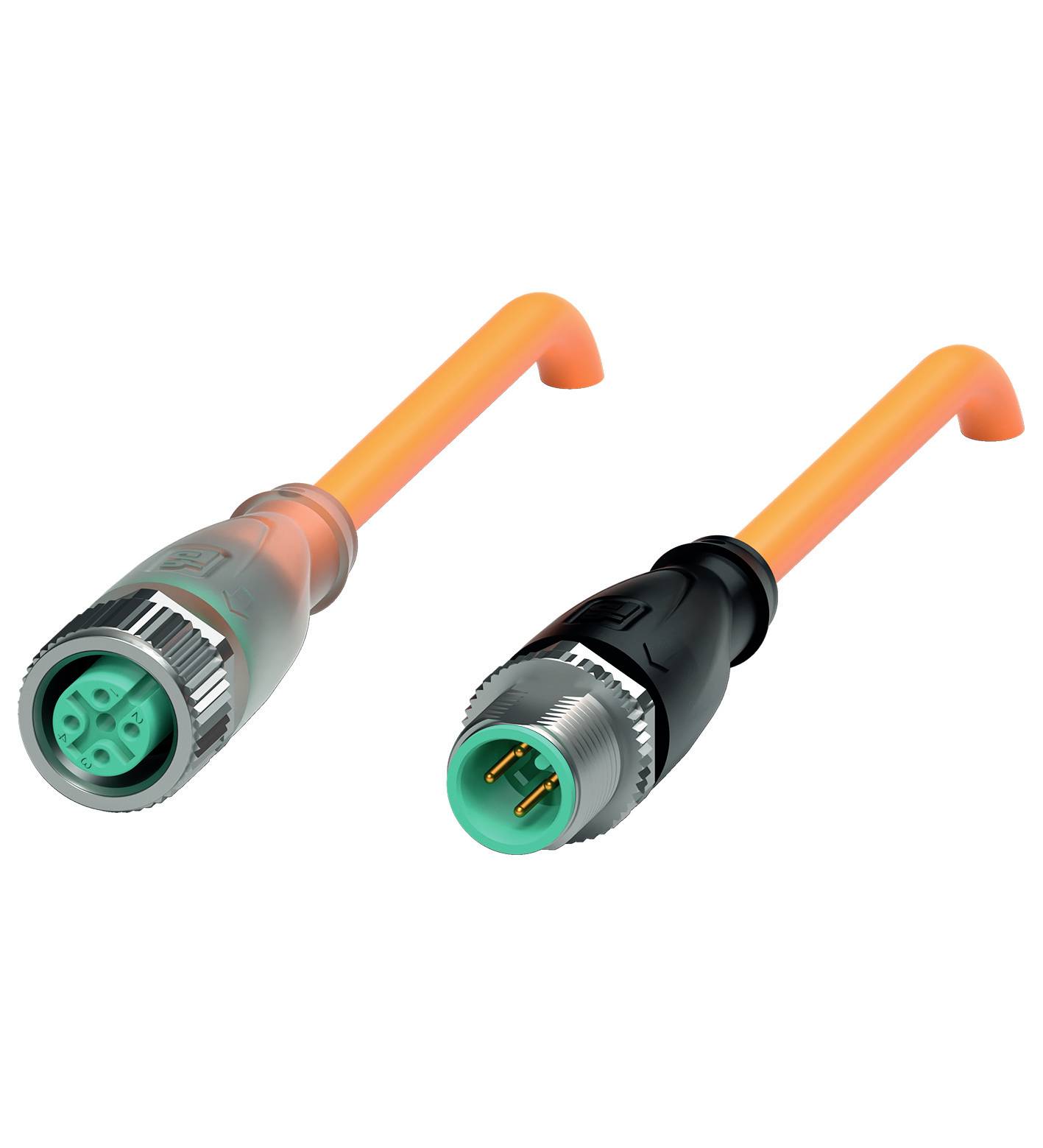

Zdjęcie poglądowe
Pepperl+Fuchs 224711 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 1.5 m Ilość pinów: 4, 4 1 szt.
Rodzaj produktu
Złącze konfekcjonowane czujnika/aktuatora
Złącze po stronie A
złącze żeńskie M12, proste
Złącze po stronie B
złącze męskie M12, proste
Ilość pinów
4
4
Długość kabla
1.5 m
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Liczba
Suma (189,00 zł / Sztuka)
189,00 zł
153,66 zł
bez VAT (klient biznesowy)
Cena brutto
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Model katalogowy producenta
V1-G-E8W-OR1,5M-POC-V1-G
- Rodzaj produktu
Złącze konfekcjonowane czujnika/aktuatora
- Złącze po stronie A
złącze żeńskie M12, proste
- Złącze po stronie B
złącze męskie M12, proste
- Ilość pinów
4
4
- Długość kabla
1.5 m
- Materiał osłony kabla
POC
- Napięcie znamionowe
24 V/DC
- Natężenie znamionowe
4 A
- Natężenie znamionowe - zaokrąglone
4 A
- Maksymalny przekrój połączenia
0.34 mm²
- Średnica zewnętrzna
4.8 mm
- Przekrój przewodu czujnika/aktuatora
0.34 mm²
- Połączenie komponentów
złącze żeńskie M12
złącze męskie M12
- Rodzaj gwintu
M12 x 1
- Rodzaj gwintu montażowego kabla
M12 x 1
- Kodowanie
A
- Materiał styku
Au (złoto)
- Powierzchnia styku
Au (złoto)
- Maksymalny przekrój
0.34 mm²
IP68
IP69
- Specyfikacja
z diodą LED
o zmniejszonej palności
tor kablowy
olejoodporny
odporny na hydrolizę
bezhalogenowy
kodowany A
- Minimalna temperatura
-40 °C
- Maksymalna temperatura
150 °C
- Rodzaj mocowania
śrubowe
- Numer katalogowy producenta
224711
- Zawartość
1 szt.
- Średnica kabla
4.8 mm
- Maksymalna średnica kabla
4.8 mm
- Zakres średnicy kabla
4.8 mm (max)
- Funkcja ładowania bezprzewodowego
Nie
- Średnica kabla
0,34 mm²
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 2630881 Pepperl+Fuchs 224711 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 1.5 m Ilość pinów: 4, 4 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2630881 Pepperl+Fuchs 224711 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 1.5 m Ilość pinów: 4, 4 1 szt.
Opis
Przewód połączeniowy gniazdo M12 do wtyku M12 kodowanie A, dioda LED 4-pin, przewód TPE odporny na spoiny spawalnicze, pomarańczowy, długość: 1,5 m
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Ogólne dane
- złącze 1
- Połączenie: gniazdo
- Projekt: M12
- Wersja: prosta
- Blokowanie: połączenie śrubowe
- Ilość biegunów: 4
- Kodowanie: kodowanie A
- złącze 2
- Połączenie: wtyczka
- Projekt: M12
- Wersja: prosta
- Blokowanie: połączenie śrubowe
- Ilość biegunów: 4
- Kodowanie: kodowanie A
- Wskaźniki/kontrolki
- Zielona dioda LED: wyświetlacz operacyjny
- Żółta dioda LED: wyświetlacz funkcji Pin 4
- Biała dioda LED: pin wyświetlacza funkcji 2
- dane elektryczne
- Napięcie robocze: maks. 24 V DC -20% / +25%
- Prąd roboczy: maks. 4 A
- konformizm
- Stopień ochrony: EN 60529
- Złącze: złącze M12 x 1: IEC 61076-2-101
- Palność: IEC 60332-1-2, ISO 14572, ISO 6722
- Bezhalogenowy: IEC 60754-2
- Odporność na hydrolizę: ISO 6722
- Odporność na olej: ISO 14572
- Warunki otoczenia
- Temperatura otoczenia
- Złącze: -40 ... 90 °C (-40... 194 °F)
- Kabel, stały: -40 ... 120 °C (-40... 248 °F) przez 20000 godzin | -40... 150 °C (-40... 302°F) przez 3000 godzin
- Kabel, ruchomy: -15 ... 120 °C 5 ... 248 °F) przez 20000 godzin | -15 ... 150 °C 5 ... 302°F) przez 3000 godzin
- Stopień zabrudzenia 3
- dane mechaniczne
- Złącze wtykowe
- Moment dokręcania: 0,6 Nm
- Ochrona przed wibracjami: dostępna
- Montaż narzędzia: Radełka wzdłużna i nakrętka sześciokątna SW = 14 mm
- Cykle krycia: min 100
- Stopień ochrony: IP68 / IP69
- Kabel: zgodnie z IEC/EN 60228 (DIN VDE 0295) klasa 5
- Średnica płaszcza: 4,8 mm
- promień gięcia:> 10 x średnica kabla, w ruchu |> 10 x średnica kabla, zainstalowany na stałe
- Szczelne dopasowanie kurtki: maks. 50 N / 300 mm
- Kolor płaszcza: pomarańczowy (podobny do RAL 2003)
- Liczba rdzeni: 4
- Przekrój drutu: 0,34 mm 2
- Kolor przewodu: Przewód 1: brązowy | Przewód 2: biały | Przewód 3: niebieski | Przewód 4: czarny
- Struktura rdzenia: 19 x 0,16 mm Ø
- Długość: 1,5 m
- Skrót kabla: Li 7Y 41X 4 x 0,34
- Przydatność łańcucha holowniczego
- Cykle skrętne: min 300000
- Naprężenie skręcające: ± 360 °/30 cm
- Materiał
- Wolność LABS: tak
- Bezhalogenowy: tak
- Złącze wtykowe
- Połączenie śrubowe: cynkowy odlew ciśnieniowy, niklowany
- Korpus uchwytu: TPU, przezroczysty/czarny
- Uszczelnienia: FKM
- Powierzchnia styku: Au
- Zapalność: V-2
- Kabel
- Płaszcz: POC
- Izolacja żyły: ETFE
- Odporność na odpryski potu: tak
- Odporność na odpryski spawalnicze: tak
- Odporność na olej: tak
- Odporność na hydrolizę: tak
- Palność: środek zmniejszający palność
- Sieć molekularna: tak
Uwagi
