Name: Pepperl+Fuchs 240003-100004 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 25 m Ilość pinów: 4 1 szt.
Brand: Pepperl+Fuchs
SKU: 2630739
Availability: BackOrder

Dane techniczne

Model katalogowy producenta: V1-W-E8-BK25M-PUR-U

Rodzaj produktu: Złącze konfekcjonowane czujnika/aktuatora

Złącze po stronie A: złącze żeńskie M12, kątowe

Złącze po stronie B: kabel, otwarte końcówki

Ilość pinów: 4

Długość kabla: 25 m

Materiał osłony kabla: PUR

Napięcie znamionowe: 24 V/DC

Natężenie znamionowe: 4 A

Natężenie znamionowe - zaokrąglone: 4 A

Średnica zewnętrzna: 4.3 mm

Przekrój przewodu czujnika/aktuatora: 0.34 mm²

Połączenie komponentów: złącze żeńskie M12

Rodzaj gwintu: M12 x 1

Kodowanie: A

Powierzchnia styku: Au (złoto)

: IP68
IP69

Specyfikacja: bezhalogenowy

Minimalna temperatura: -40 °C

Maksymalna temperatura: 90 °C

Rodzaj mocowania: śrubowe

Numer katalogowy producenta: 240003-100004

Zawartość: 1 szt.

Średnica kabla: 4.3 mm

Funkcja ładowania bezprzewodowego: Nie

Średnica kabla: 0,34 mm²

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 2630739 Pepperl+Fuchs 240003-100004 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 25 m Ilość pinów: 4 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2630739 Pepperl+Fuchs 240003-100004 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 25 m Ilość pinów: 4 1 szt.

Opis

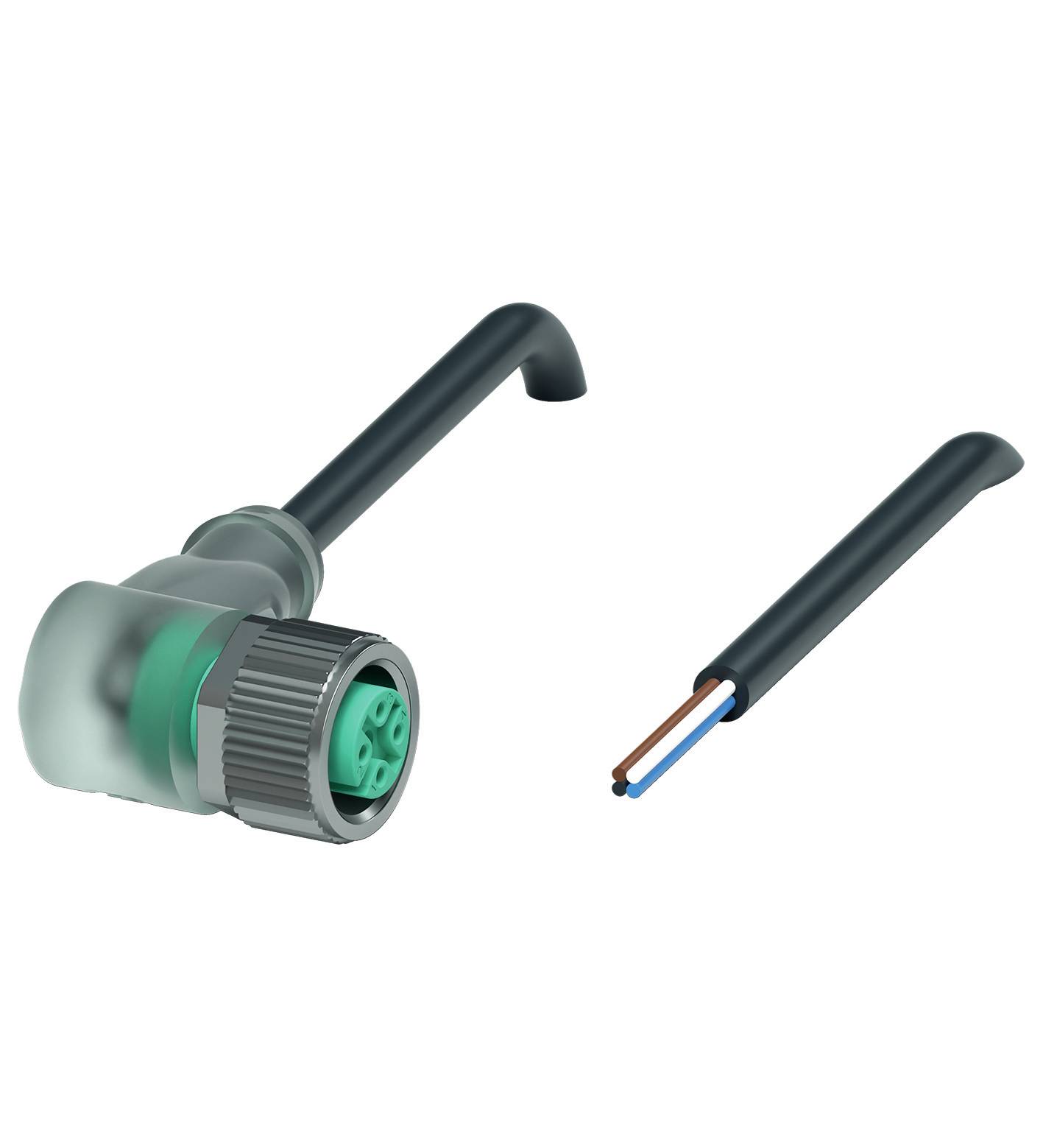

Gniazdo kablowe M12, kątowe, kodowanie A, 4-pinowa dioda LED, czarny przewód PUR, aprobata UL, nadaje się do łańcuchów holowniczych, nadaje się do skręcania, długość: 25 m

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Ogólne dane
złącze 1
Połączenie: gniazdo
Projekt: M12
Wersja: kątowa
Blokowanie: połączenie śrubowe
Ilość biegunów: 4
Kodowanie: kodowanie A
złącze 2
Połączenie: wolny koniec kabla
Wskaźniki/kontrolki
Zielona dioda LED: wyświetlacz operacyjny
Żółta dioda LED: wyświetlacz funkcji Pin 4
Czerwona dioda LED: pin wyświetlacza funkcji 2
dane elektryczne
Napięcie robocze: maks. 24 V DC -20% / +25%
Prąd roboczy: maks. 4 A
konformizm
Stopień ochrony: EN 60529
Złącze: złącze M12 x 1: IEC 61076-2-101
Palność: UL 1581; EN 60332-2-2
Bezhalogenowy: IEC 60754-1
Aprobaty i Certyfikaty
Aprobata UL: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kabel)
Numer pliku UL: E231213
Warunki otoczenia
Temperatura otoczenia
Złącze: -40 ... 90 °C (-40... 194 °F)
Kabel, stały: -40 ... 80°C (-40... 176 °F)
Kabel elastyczny: -20 ... 80 °C (-4 ... 176 °F)
Stopień zabrudzenia 3
dane mechaniczne
Złącze wtykowe
Moment dokręcania: 0,6 Nm
Ochrona przed wibracjami: dostępna
Montaż narzędzia: Radełka wzdłużna i nakrętka sześciokątna SW = 14 mm
Cykle krycia: min 100
Stopień ochrony: IP68 / IP69
Kabel: zgodnie z IEC/EN 60228 (DIN VDE 0295) klasa 6
Średnica płaszcza: 4,3 mm
promień gięcia:> 10 x średnica kabla, ruchoma |> 5 x średnica kabla, zainstalowany na stałe
Szczelne dopasowanie kurtki: maks. 80 N / 300 mm
Kolor płaszcza: czarny (podobny do RAL 9005)
Liczba rdzeni: 4
Przekrój przewodu: 0,34 mm 2
Kolor przewodu: Przewód 1: brązowy | Przewód 2: biały | Przewód 3: niebieski | Przewód 4: czarny
Struktura rdzenia: 42 x 0,1 mm Ø
Długość: 25 m
Skrót kabla: Li 9Y 11Y 4 x 0,34
Przydatność łańcucha holowniczego
Cykle łańcucha holowniczego: co najmniej 5000000
Prędkość jazdy: maks. 3,3 m/s
Droga przesuwu do 5 m
Przyspieszenie: maks. 5 m/s 2
Cykle skrętne: min 1 000 000
Naprężenie skręcające: ±180°/m
Materiał
Wolność LABS: tak
Bezhalogenowy: tak
Złącze wtykowe
Połączenie śrubowe: cynkowy odlew ciśnieniowy, niklowany
Korpus uchwytu: TPU, przezroczysty
Uszczelnienia: FKM
Powierzchnia styku: Au
Zapalność: V-2
Kabel
Powłoka: PUR na bazie polieteru
Izolacja żyły: PP
Odporność na promieniowanie UV: tak
Odporność chemiczna: dobra
Odporność na olej: tak
Odporność na smar chłodzący: tak
Odporność na mikroby: tak
Odporność na hydrolizę: tak
Zapalność: FT2

Uwagi

Produkt kierowany jest dla Przedsiębiorców

Opis

Gniazdo kablowe M12, kątowe, kodowanie A, 4-pinowa dioda LED, czarny przewód PUR, aprobata UL, nadaje się do łańcuchów holowniczych, nadaje się do skręcania, długość: 25 m

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Ogólne dane
złącze 1
Połączenie: gniazdo
Projekt: M12
Wersja: kątowa
Blokowanie: połączenie śrubowe
Ilość biegunów: 4
Kodowanie: kodowanie A
złącze 2
Połączenie: wolny koniec kabla
Wskaźniki/kontrolki
Zielona dioda LED: wyświetlacz operacyjny
Żółta dioda LED: wyświetlacz funkcji Pin 4
Czerwona dioda LED: pin wyświetlacza funkcji 2
dane elektryczne
Napięcie robocze: maks. 24 V DC -20% / +25%
Prąd roboczy: maks. 4 A
konformizm
Stopień ochrony: EN 60529
Złącze: złącze M12 x 1: IEC 61076-2-101
Palność: UL 1581; EN 60332-2-2
Bezhalogenowy: IEC 60754-1
Aprobaty i Certyfikaty
Aprobata UL: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kabel)
Numer pliku UL: E231213
Warunki otoczenia
Temperatura otoczenia
Złącze: -40 ... 90 °C (-40... 194 °F)
Kabel, stały: -40 ... 80°C (-40... 176 °F)
Kabel elastyczny: -20 ... 80 °C (-4 ... 176 °F)
Stopień zabrudzenia 3
dane mechaniczne
Złącze wtykowe
Moment dokręcania: 0,6 Nm
Ochrona przed wibracjami: dostępna
Montaż narzędzia: Radełka wzdłużna i nakrętka sześciokątna SW = 14 mm
Cykle krycia: min 100
Stopień ochrony: IP68 / IP69
Kabel: zgodnie z IEC/EN 60228 (DIN VDE 0295) klasa 6
Średnica płaszcza: 4,3 mm
promień gięcia:> 10 x średnica kabla, ruchoma |> 5 x średnica kabla, zainstalowany na stałe
Szczelne dopasowanie kurtki: maks. 80 N / 300 mm
Kolor płaszcza: czarny (podobny do RAL 9005)
Liczba rdzeni: 4
Przekrój przewodu: 0,34 mm 2
Kolor przewodu: Przewód 1: brązowy | Przewód 2: biały | Przewód 3: niebieski | Przewód 4: czarny
Struktura rdzenia: 42 x 0,1 mm Ø
Długość: 25 m
Skrót kabla: Li 9Y 11Y 4 x 0,34
Przydatność łańcucha holowniczego
Cykle łańcucha holowniczego: co najmniej 5000000
Prędkość jazdy: maks. 3,3 m/s
Droga przesuwu do 5 m
Przyspieszenie: maks. 5 m/s 2
Cykle skrętne: min 1 000 000
Naprężenie skręcające: ±180°/m
Materiał
Wolność LABS: tak
Bezhalogenowy: tak
Złącze wtykowe
Połączenie śrubowe: cynkowy odlew ciśnieniowy, niklowany
Korpus uchwytu: TPU, przezroczysty
Uszczelnienia: FKM
Powierzchnia styku: Au
Zapalność: V-2
Kabel
Powłoka: PUR na bazie polieteru
Izolacja żyły: PP
Odporność na promieniowanie UV: tak
Odporność chemiczna: dobra
Odporność na olej: tak
Odporność na smar chłodzący: tak
Odporność na mikroby: tak
Odporność na hydrolizę: tak
Zapalność: FT2
