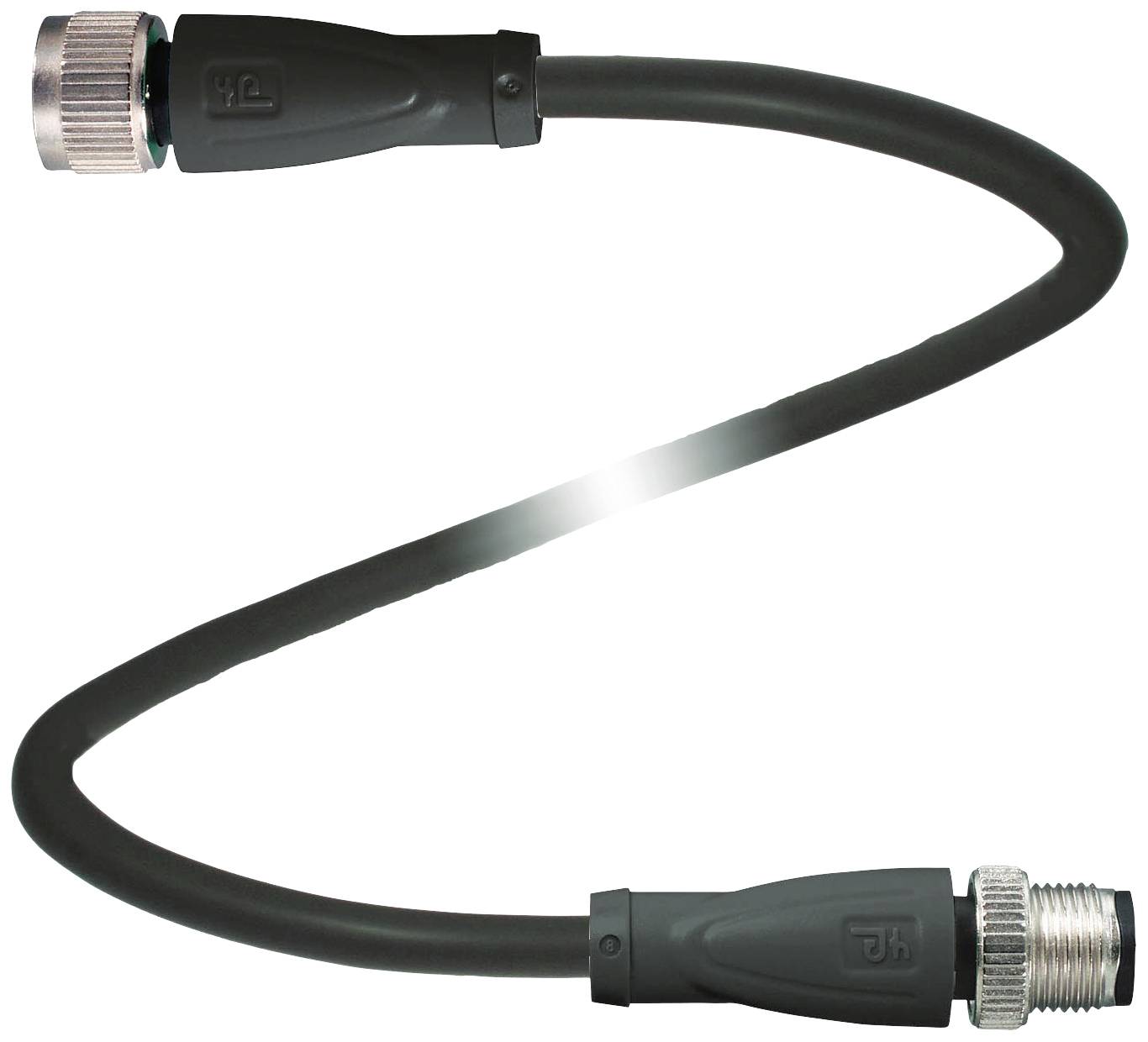

Name: Pepperl+Fuchs 240775-100086 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 wtyczka prosta do złącza 5 m Ilość pinów:
Brand: Pepperl+Fuchs
SKU: 2629820
Availability: BackOrder

Dane techniczne

Model katalogowy producenta: V19-G-BK5M-PVC-U-V19-G

Rodzaj produktu: Złącze konfekcjonowane czujnika/aktuatora

Rodzaj złącza: wtyczka prosta do złącza

Standard złącza: złącze I/O

Złącze po stronie A: złącze żeńskie M12, proste

Złącze po stronie B: złącze męskie M12, proste

Ilość pinów: 8
8

Długość kabla: 5 m

Materiał osłony kabla: PVC

Napięcie znamionowe: 30 V DC/AC

Natężenie znamionowe: 2 A

Natężenie znamionowe - zaokrąglone: 2 A

Średnica zewnętrzna: 6.3 mm

Przekrój przewodu czujnika/aktuatora: 0.34 mm²

Połączenie komponentów: złącze wtykowe

Rodzaj gwintu: M12 x 1

Rodzaj gwintu montażowego kabla: M12 x 1

Kodowanie: A

Powierzchnia styku: Au (złoto)

: IP67
IP68
IP69

Specyfikacja: olejoodporny

Minimalna temperatura: -40 °C

Maksymalna temperatura: 90 °C

Rodzaj mocowania: śrubowe

Numer katalogowy producenta: 240775-100086

Zawartość: 1 szt.

Średnica kabla: 6.3 mm

Funkcja ładowania bezprzewodowego: Nie

Średnica kabla: 0,34 mm²

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 2629820 Pepperl+Fuchs 240775-100086 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 wtyczka prosta do złącza 5 m Ilość pinów:

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2629820 Pepperl+Fuchs 240775-100086 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 wtyczka prosta do złącza 5 m Ilość pinów:

Opis

Żadnych więcej informacji

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Ogólne dane
złącze 1
Połączenie: gniazdo
Projekt: M12
Wersja: prosta
Blokowanie: połączenie śrubowe
Ilość biegunów 8
Kodowanie: kodowanie A
złącze 2
Połączenie: wtyczka
Projekt: M12
Wersja: prosta
Blokowanie: połączenie śrubowe
Ilość biegunów 8
Kodowanie: kodowanie A
Numer pliku UL: E231213
dane elektryczne
Napięcie robocze: maks. 30 V AC/DC
Prąd roboczy: maks. 2 A
konformizm
Stopień ochrony: EN 60529
Złącze: złącze M12 x 1: IEC 61076-2-101
Palność: UL 758/1581, IEC 60332-1-2
Odporność na olej: DIN EN 60811-2-1
Aprobaty i Certyfikaty
Aprobata UL: AWM STYLE 2464 AWM IA/B 80°C 300V FT1 (kabel)
Warunki otoczenia
Temperatura otoczenia
Złącze: -40 ... 90 °C (-40... 194 °F)
Kabel, stały: -40 ... 80°C (-40... 176 °F)
Kabel elastyczny: -20 ... 80 °C (-4 ... 176 °F)
Stopień zabrudzenia 3
dane mechaniczne
Złącze wtykowe
Moment dokręcania: 0,6 Nm
Ochrona przed wibracjami: dostępna
Montaż narzędzia: radełkowanie wzdłużne
Cykle krycia: min 100
Stopień ochrony: IP67 / IP68 / IP69
Kabel: zgodnie z IEC/EN 60228 (DIN VDE 0295) klasa 6
Średnica płaszcza: 6,3 mm
promień gięcia:> 10 x średnica kabla, ruchoma |> 5 x średnica kabla, zainstalowany na stałe
Szczelne dopasowanie kurtki: maks. 50 N / 300 mm
Kolor płaszcza: czarny (podobny do RAL 9005)
Liczba rdzeni: 8
Przekrój przewodu: 0,34 mm 2
Kolor przewodu: Przewód 1: biały | Przewód 2: brązowy | przewód 3: zielony | Przewód 4: żółty | Przewód 5: szary | Przewód 6: różowy | Przewód 7: niebieski | Rdzeń 8: czerwony
Struktura rdzenia: 42 x 0,1 mm Ø
Długość: 5 m
Skrót kabla: Li Y YM 8 x 0,34
Materiał
Złącze wtykowe
Połączenie śrubowe: cynkowy odlew ciśnieniowy, niklowany
Korpus uchwytu: TPU, czarny
Powierzchnia styku: Au
Zapalność: V-2
Kabel
Płaszcz: PCW
Izolacja żył: PCV.
Odporność na olej: tak
Palność: FT1

Uwagi

Produkt kierowany jest dla Przedsiębiorców

Opis

Żadnych więcej informacji

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Ogólne dane
złącze 1
Połączenie: gniazdo
Projekt: M12
Wersja: prosta
Blokowanie: połączenie śrubowe
Ilość biegunów 8
Kodowanie: kodowanie A
złącze 2
Połączenie: wtyczka
Projekt: M12
Wersja: prosta
Blokowanie: połączenie śrubowe
Ilość biegunów 8
Kodowanie: kodowanie A
Numer pliku UL: E231213
dane elektryczne
Napięcie robocze: maks. 30 V AC/DC
Prąd roboczy: maks. 2 A
konformizm
Stopień ochrony: EN 60529
Złącze: złącze M12 x 1: IEC 61076-2-101
Palność: UL 758/1581, IEC 60332-1-2
Odporność na olej: DIN EN 60811-2-1
Aprobaty i Certyfikaty
Aprobata UL: AWM STYLE 2464 AWM IA/B 80°C 300V FT1 (kabel)
Warunki otoczenia
Temperatura otoczenia
Złącze: -40 ... 90 °C (-40... 194 °F)
Kabel, stały: -40 ... 80°C (-40... 176 °F)
Kabel elastyczny: -20 ... 80 °C (-4 ... 176 °F)
Stopień zabrudzenia 3
dane mechaniczne
Złącze wtykowe
Moment dokręcania: 0,6 Nm
Ochrona przed wibracjami: dostępna
Montaż narzędzia: radełkowanie wzdłużne
Cykle krycia: min 100
Stopień ochrony: IP67 / IP68 / IP69
Kabel: zgodnie z IEC/EN 60228 (DIN VDE 0295) klasa 6
Średnica płaszcza: 6,3 mm
promień gięcia:> 10 x średnica kabla, ruchoma |> 5 x średnica kabla, zainstalowany na stałe
Szczelne dopasowanie kurtki: maks. 50 N / 300 mm
Kolor płaszcza: czarny (podobny do RAL 9005)
Liczba rdzeni: 8
Przekrój przewodu: 0,34 mm 2
Kolor przewodu: Przewód 1: biały | Przewód 2: brązowy | przewód 3: zielony | Przewód 4: żółty | Przewód 5: szary | Przewód 6: różowy | Przewód 7: niebieski | Rdzeń 8: czerwony
Struktura rdzenia: 42 x 0,1 mm Ø
Długość: 5 m
Skrót kabla: Li Y YM 8 x 0,34
Materiał
Złącze wtykowe
Połączenie śrubowe: cynkowy odlew ciśnieniowy, niklowany
Korpus uchwytu: TPU, czarny
Powierzchnia styku: Au
Zapalność: V-2
Kabel
Płaszcz: PCW
Izolacja żył: PCV.
Odporność na olej: tak
Palność: FT1
