Name: Pepperl+Fuchs 240789-100000 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 10 m Ilość pinów: 4, 4 1 szt.
Brand: Pepperl+Fuchs
SKU: 2630814
Availability: BackOrder

Dane techniczne

Model katalogowy producenta: V1-W-10M-PUR-ABG-V1-W

Rodzaj produktu: Złącze konfekcjonowane czujnika/aktuatora

Złącze po stronie A: złącze żeńskie M12, kątowe

Złącze po stronie B: złącze męskie M12, kątowe

Ilość pinów: 4
4

Długość kabla: 10 m

Materiał osłony kabla: PUR

Napięcie znamionowe: 250 V DC/AC

Natężenie znamionowe: 4 A

Natężenie znamionowe - zaokrąglone: 4 A

Średnica zewnętrzna: 4.8 mm

Przekrój przewodu czujnika/aktuatora: 0.34 mm²

Rodzaj gwintu: M12 x 1

Rodzaj gwintu montażowego kabla: M12 x 1

Kodowanie: A

Materiał styku: Au (złoto)

Powierzchnia styku: Au (złoto)

: IP67
IP68
IP69

Specyfikacja: bezhalogenowy

Minimalna temperatura: -40 °C

Maksymalna temperatura: 90 °C

Rodzaj mocowania: śrubowe

Numer katalogowy producenta: 240789-100000

Zawartość: 1 szt.

Średnica kabla: 4.8 mm

Funkcja ładowania bezprzewodowego: Nie

Średnica kabla: 0,34 mm²

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 2630814 Pepperl+Fuchs 240789-100000 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 10 m Ilość pinów: 4, 4 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2630814 Pepperl+Fuchs 240789-100000 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 10 m Ilość pinów: 4, 4 1 szt.

Opis

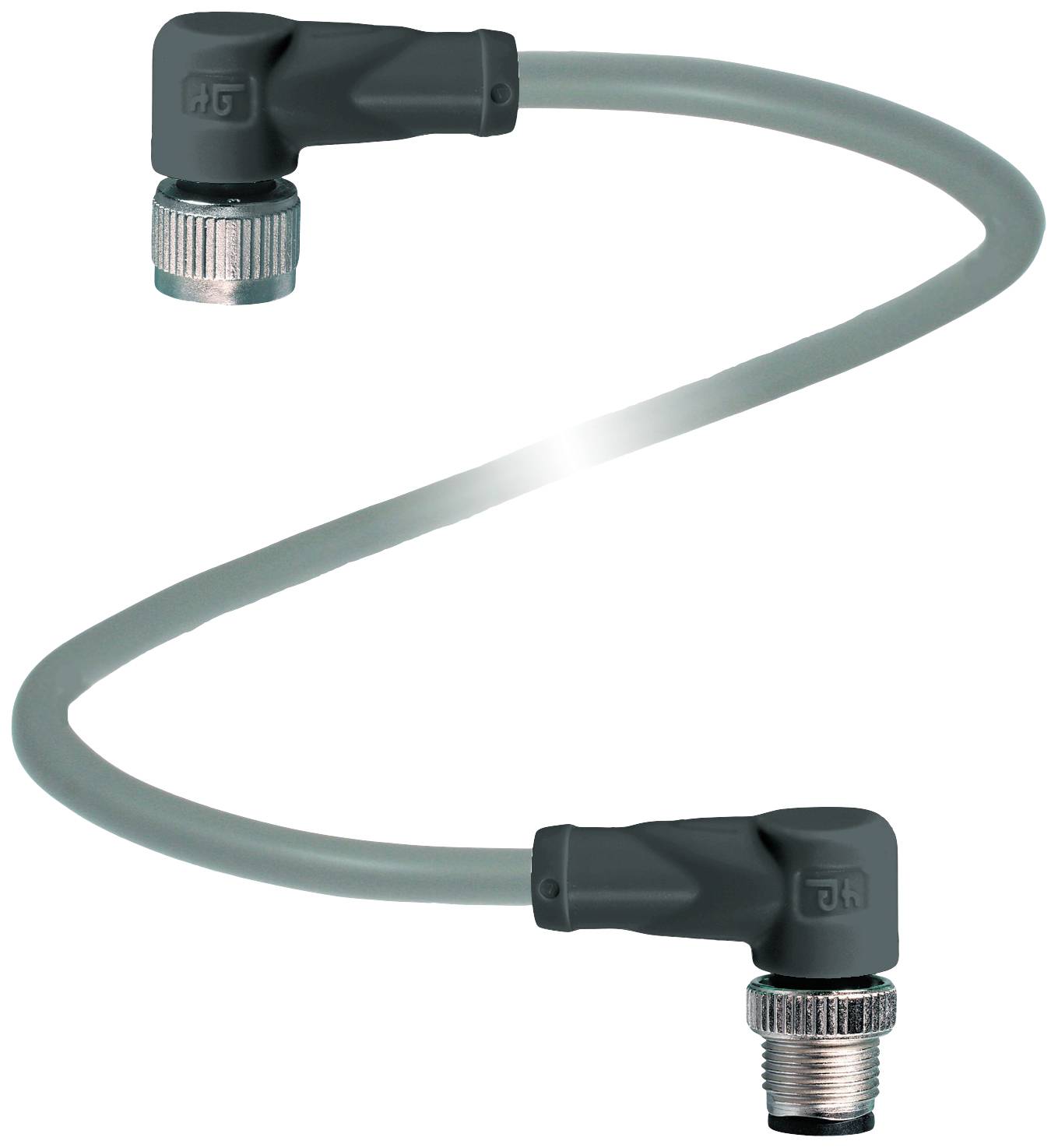

Kabel przyłączeniowy Gniazdo M12 kątowe z wtykiem M12 kątowe Kodowanie A, 4-pinowe, przewód PUR szary, ekranowany, długość: 10 m

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Ogólne dane
złącze 1
Połączenie: gniazdo
Projekt: M12
Wersja: kątowa
Blokowanie: połączenie śrubowe
Ilość biegunów: 4
Kodowanie: kodowanie A
złącze 2
Połączenie: wtyczka
Projekt: M12
Wersja: kątowa
Blokowanie: połączenie śrubowe
Ilość biegunów: 4
Kodowanie: kodowanie A
dane elektryczne
Napięcie robocze: maks. 250 V AC/DC
Prąd roboczy: maks. 4 A
konformizm
Stopień ochrony: EN 60529
Złącze: złącze M12 x 1: IEC 61076-2-101
Bezhalogenowy: DIN VDE 0472-815 | EN 50267-2-1
Warunki otoczenia
Temperatura otoczenia
Złącze: -40 ... 90 °C (-40... 194 °F)
Kabel, stały: -40 ... 80°C (-40... 176 °F)
Kabel elastyczny: -25 ... 80 °C (-13 ... 176 °F)
Stopień zabrudzenia 3
dane mechaniczne
Złącze wtykowe
Moment dokręcania: 0,6 Nm
Ochrona przed wibracjami: dostępna
Montaż narzędzia: radełkowanie wzdłużne
Cykle krycia: min 100
Ekranowanie: osłona umieszczona na złączu śrubowym
Stopień ochrony: IP67 / IP68 / IP69
Kabel: zgodnie z IEC/EN 60228 (DIN VDE 0295) klasa 5
Średnica płaszcza: 4,8 mm
promień gięcia:> 10 x średnica kabla, w ruchu |> 5 x średnica kabla, zainstalowany na stałe
Szczelne dopasowanie kurtki: maks. 100 N / 300 mm
Kolor płaszcza: szary (podobny do RAL 7001)
Liczba rdzeni: 4
Przekrój drutu: 0,34 mm 2
Kolor przewodu: Przewód 1: brązowy | Przewód 2: biały | Przewód 3: niebieski | Przewód 4: czarny
Struktura rdzenia: 19 x 0,15 mm Ø
Tarcza: plecionka Cu, cynowana, krycie 85%
Długość: 10 m
Skrót kabla: Li 9Y 11YM 4 x 0,34
Materiał
Bezhalogenowy: tak
Złącze wtykowe
Radełkowane połączenie śrubowe: cynkowy odlew ciśnieniowy, niklowany
Korpus uchwytu: TPU, czarny
Powierzchnia styku: Au
Zapalność: V-2
Kabel
Powłoka: PUR na bazie polieteru
Izolacja żyły: PP
Odporność chemiczna: dobra

Uwagi

Produkt kierowany jest dla Przedsiębiorców
