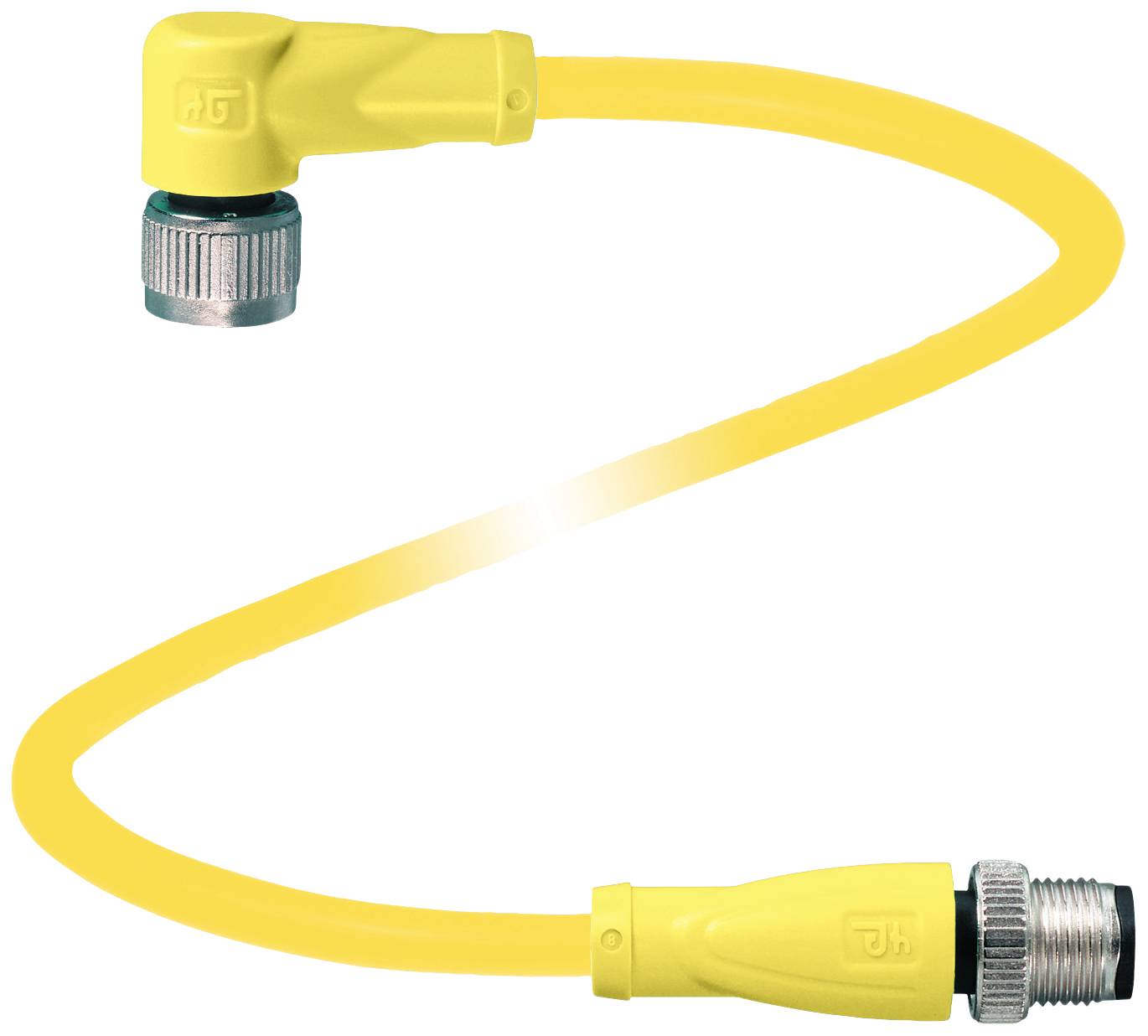

Name: Pepperl+Fuchs 252999 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 5 m Ilość pinów: 5, 5 1 szt.
Brand: Pepperl+Fuchs
SKU: 2630529
Availability: BackOrder

Dane techniczne

Model katalogowy producenta: V15-W-S-YE5M-PUR-A-V15-G

Rodzaj produktu: Złącze konfekcjonowane czujnika/aktuatora

Złącze po stronie A: złącze żeńskie M12, kątowe

Złącze po stronie B: złącze męskie M12, proste

Ilość pinów: 5
5

Długość kabla: 5 m

Materiał osłony kabla: PUR

Napięcie znamionowe: 60 V/DC

Natężenie znamionowe: 4 A

Natężenie znamionowe - zaokrąglone: 4 A

Średnica zewnętrzna: 4.7 mm

Przekrój przewodu czujnika/aktuatora: 0.34 mm²

Połączenie komponentów: złącze żeńskie

Rodzaj gwintu: M12 x 1

Rodzaj gwintu montażowego kabla: M12 x 1

Kodowanie: A

Materiał styku: Au (złoto)

Powierzchnia styku: Au (złoto)

: IP67
IP68
IP69

Specyfikacja: osłona PUR

Minimalna temperatura: -40 °C

Maksymalna temperatura: 90 °C

Rodzaj mocowania: śrubowe

Numer katalogowy producenta: 252999

Zawartość: 1 szt.

Średnica kabla: 4.7 mm

Funkcja ładowania bezprzewodowego: Nie

Średnica kabla: 0,34 mm²

Do pobrania

Karta katalogowa

Karta katalogowa 2630529 Pepperl+Fuchs 252999 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 5 m Ilość pinów: 5, 5 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2630529 Pepperl+Fuchs 252999 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 5 m Ilość pinów: 5, 5 1 szt.

Opis

Przewód połączeniowy, M12 do M12, przewód PUR, 5-stykowy, długość: 5 m, żyły: 5 x 0,34 mm2

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Ogólne dane
złącze 1
Połączenie: gniazdo
Projekt: M12
Wersja: kątowa
Blokowanie: połączenie śrubowe
Ilość biegunów 5
Kodowanie: kodowanie A
złącze 2
Połączenie: wtyczka
Projekt: M12
Wersja: prosta
Blokowanie: połączenie śrubowe
Ilość biegunów 5
Kodowanie: kodowanie A
Numer pliku UL: E231213
dane elektryczne
Napięcie robocze: maks. 48VAC / 60VDC
Prąd roboczy: maks. 4 A
konformizm
Stopień ochrony: EN 60529
Złącze: złącze M12 x 1: IEC 61076-2-101
Palność: UL 1581; EN 60332-2-2
Bezhalogenowy: DIN VDE 0472-815 | IEC 60754-1
Odporność na drobnoustroje: DIN EN 50525-2-21 / DIN VDE 0282-10
Odporność na hydrolizę: DIN EN 50525-2-21
Aprobaty i Certyfikaty
Aprobata UL: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kabel)
Warunki otoczenia
Temperatura otoczenia
Złącze: -40 ... 90 °C (-40... 194 °F)
Kabel, stały: -40 ... 80°C (-40... 176 °F)
Kabel elastyczny: -25 ... 80 °C (-13 ... 176 °F)
Stopień zabrudzenia 3
dane mechaniczne
Złącze wtykowe
Moment dokręcania: 0,6 Nm
Ochrona przed wibracjami: dostępna
Montaż narzędzia: radełkowanie wzdłużne
Cykle krycia: min 100
Stopień ochrony: IP67 / IP68 / IP69
Kabel: zgodnie z IEC/EN 60228 (DIN VDE 0295) klasa 6
Średnica płaszcza: 4,7 mm
promień gięcia:> 10 x średnica kabla, ruchoma |> 5 x średnica kabla, zainstalowany na stałe
Szczelne dopasowanie kurtki: maks. 50 N / 300 mm
Kolor płaszcza: żółty (podobny do RAL 1021)
Liczba rdzeni: 5
Przekrój drutu: 0,34 mm 2
Kolor przewodu: Przewód 1: brązowy | Przewód 2: biały | Przewód 3: niebieski | Przewód 4: czarny | Drut 5: szary
Struktura rdzenia: 42 x 0,1 mm Ø
Długość: 5 m
Skrót kabla: Li F 9Y 11Y 5 x 0,34
Przydatność łańcucha holowniczego
Cykle łańcucha holowniczego: co najmniej 5000000
Prędkość jazdy: maks. 3,3 m/s
Droga przesuwu do 5 m
Przyspieszenie: maks. 5 m/s 2
Cykle skrętne: min 1 000 000
Naprężenie skręcające: ±180°/m
Materiał
Wolność LABS: tak
Bezhalogenowy: tak
Złącze wtykowe
Radełkowane połączenie śrubowe: cynkowy odlew ciśnieniowy, niklowany
Korpus uchwytu: TPU, żółty
Powierzchnia styku: Au
Zapalność: V-2
Kabel
Powłoka: PUR na bazie polieteru
Izolacja żyły: PP
Odporność na odpryski spawalnicze: tak
Odporność chemiczna: dobra
Odporność na olej: tak
Odporność na smar chłodzący: tak
Odporność na mikroby: tak
Odporność na hydrolizę: tak
Zapalność: FT2

Uwagi

Produkt kierowany jest dla Przedsiębiorców

Opis

Przewód połączeniowy, M12 do M12, przewód PUR, 5-stykowy, długość: 5 m, żyły: 5 x 0,34 mm2

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Ogólne dane
złącze 1
Połączenie: gniazdo
Projekt: M12
Wersja: kątowa
Blokowanie: połączenie śrubowe
Ilość biegunów 5
Kodowanie: kodowanie A
złącze 2
Połączenie: wtyczka
Projekt: M12
Wersja: prosta
Blokowanie: połączenie śrubowe
Ilość biegunów 5
Kodowanie: kodowanie A
Numer pliku UL: E231213
dane elektryczne
Napięcie robocze: maks. 48VAC / 60VDC
Prąd roboczy: maks. 4 A
konformizm
Stopień ochrony: EN 60529
Złącze: złącze M12 x 1: IEC 61076-2-101
Palność: UL 1581; EN 60332-2-2
Bezhalogenowy: DIN VDE 0472-815 | IEC 60754-1
Odporność na drobnoustroje: DIN EN 50525-2-21 / DIN VDE 0282-10
Odporność na hydrolizę: DIN EN 50525-2-21
Aprobaty i Certyfikaty
Aprobata UL: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kabel)
Warunki otoczenia
Temperatura otoczenia
Złącze: -40 ... 90 °C (-40... 194 °F)
Kabel, stały: -40 ... 80°C (-40... 176 °F)
Kabel elastyczny: -25 ... 80 °C (-13 ... 176 °F)
Stopień zabrudzenia 3
dane mechaniczne
Złącze wtykowe
Moment dokręcania: 0,6 Nm
Ochrona przed wibracjami: dostępna
Montaż narzędzia: radełkowanie wzdłużne
Cykle krycia: min 100
Stopień ochrony: IP67 / IP68 / IP69
Kabel: zgodnie z IEC/EN 60228 (DIN VDE 0295) klasa 6
Średnica płaszcza: 4,7 mm
promień gięcia:> 10 x średnica kabla, ruchoma |> 5 x średnica kabla, zainstalowany na stałe
Szczelne dopasowanie kurtki: maks. 50 N / 300 mm
Kolor płaszcza: żółty (podobny do RAL 1021)
Liczba rdzeni: 5
Przekrój drutu: 0,34 mm 2
Kolor przewodu: Przewód 1: brązowy | Przewód 2: biały | Przewód 3: niebieski | Przewód 4: czarny | Drut 5: szary
Struktura rdzenia: 42 x 0,1 mm Ø
Długość: 5 m
Skrót kabla: Li F 9Y 11Y 5 x 0,34
Przydatność łańcucha holowniczego
Cykle łańcucha holowniczego: co najmniej 5000000
Prędkość jazdy: maks. 3,3 m/s
Droga przesuwu do 5 m
Przyspieszenie: maks. 5 m/s 2
Cykle skrętne: min 1 000 000
Naprężenie skręcające: ±180°/m
Materiał
Wolność LABS: tak
Bezhalogenowy: tak
Złącze wtykowe
Radełkowane połączenie śrubowe: cynkowy odlew ciśnieniowy, niklowany
Korpus uchwytu: TPU, żółty
Powierzchnia styku: Au
Zapalność: V-2
Kabel
Powłoka: PUR na bazie polieteru
Izolacja żyły: PP
Odporność na odpryski spawalnicze: tak
Odporność chemiczna: dobra
Odporność na olej: tak
Odporność na smar chłodzący: tak
Odporność na mikroby: tak
Odporność na hydrolizę: tak
Zapalność: FT2
