Zdjęcie poglądowe

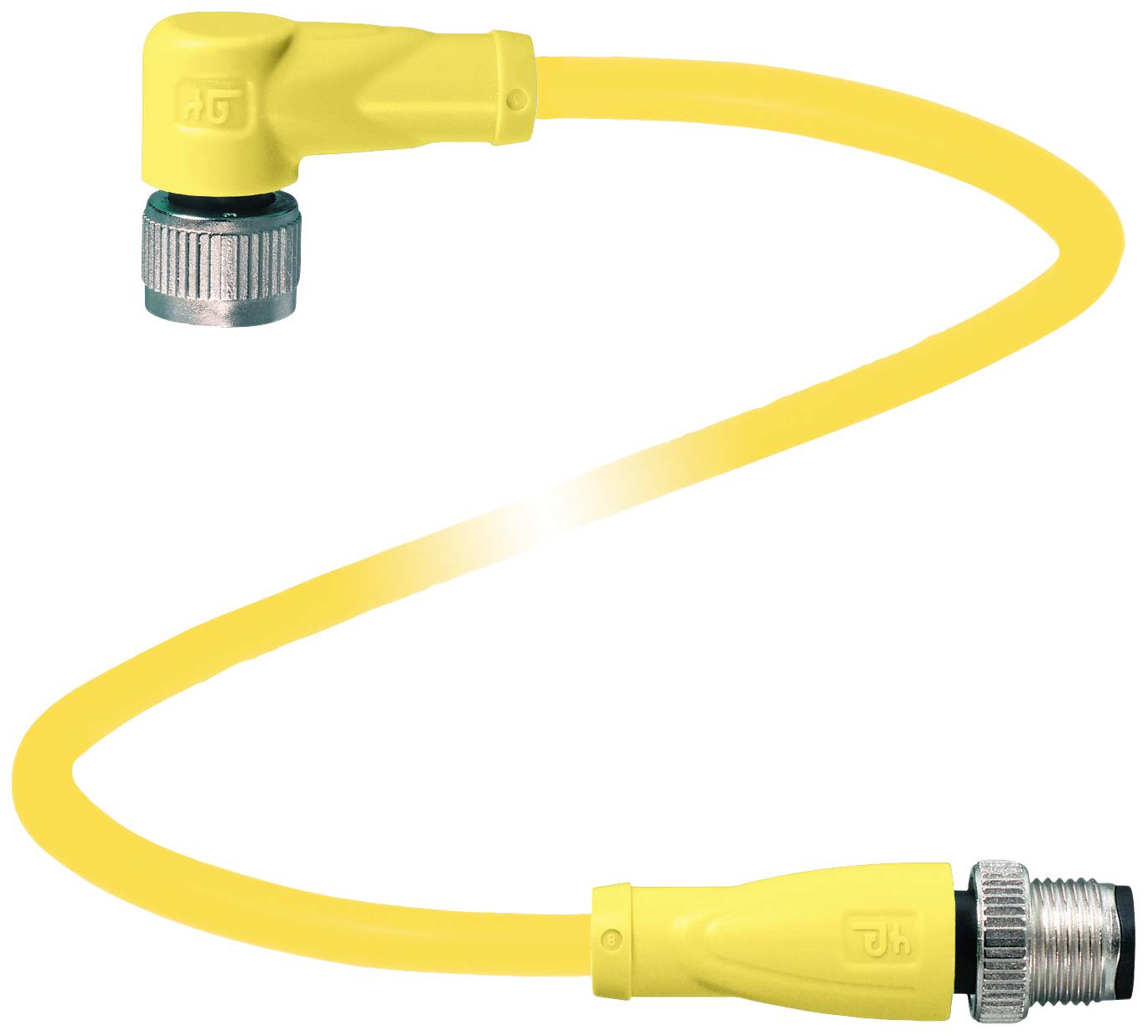

Pepperl+Fuchs 253000 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 10 m Ilość pinów: 5, 5 1 szt.
Rodzaj produktu
Złącze konfekcjonowane czujnika/aktuatora
Złącze po stronie A
złącze żeńskie M12, kątowe
Złącze po stronie B
złącze męskie M12, proste
Ilość pinów
5
5
Długość kabla
10 m
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Liczba
Suma (269,00 zł / Sztuka)
269,00 zł
218,70 zł
bez VAT (klient biznesowy)
Cena brutto
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Model katalogowy producenta
V15-W-S-YE10M-PUR-A-V15-G
- Rodzaj produktu
Złącze konfekcjonowane czujnika/aktuatora
- Złącze po stronie A
złącze żeńskie M12, kątowe
- Złącze po stronie B
złącze męskie M12, proste
- Ilość pinów
5
5
- Długość kabla
10 m
- Materiał osłony kabla
PUR
- Napięcie znamionowe
60 V/DC
- Natężenie znamionowe
4 A
- Natężenie znamionowe - zaokrąglone
4 A
- Średnica zewnętrzna
4.7 mm
- Przekrój przewodu czujnika/aktuatora
0.34 mm²
- Połączenie komponentów
złącze żeńskie M12
- Kolor
żółty ostrzegawczy
- Rodzaj gwintu
M12 x 1
- Rodzaj gwintu montażowego kabla
M12 x 1
- Kodowanie
A
- Materiał styku
Au (złoto)
- Powierzchnia styku
Au (złoto)
- Maksymalny przekrój
0.34 mm²
IP67
IP68
IP69
- Specyfikacja
kodowany A
- Minimalna temperatura
-40 °C
- Maksymalna temperatura
90 °C
- Rodzaj mocowania
śrubowe
- Numer katalogowy producenta
253000
- Zawartość
1 szt.
- Średnica kabla
4.7 mm
- Maksymalna średnica kabla
4.7 mm
- Zakres średnicy kabla
4.7 mm (max)
- Funkcja ładowania bezprzewodowego
Nie
- Średnica kabla
0,34 mm²
Do pobrania
Karta katalogowa
Karta katalogowa 2630530 Pepperl+Fuchs 253000 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 10 m Ilość pinów: 5, 5 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2630530 Pepperl+Fuchs 253000 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 10 m Ilość pinów: 5, 5 1 szt.
Opis
Przewód połączeniowy, M12 do M12, przewód PUR, 5-stykowy, długość: 10 m, żyły: 5 x 0,34 mm2
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Ogólne dane
- złącze 1
- Połączenie: gniazdo
- Projekt: M12
- Wersja: kątowa
- Blokowanie: połączenie śrubowe
- Ilość biegunów 5
- Kodowanie: kodowanie A
- złącze 2
- Połączenie: wtyczka
- Projekt: M12
- Wersja: prosta
- Blokowanie: połączenie śrubowe
- Ilość biegunów 5
- Kodowanie: kodowanie A
- Numer pliku UL: E231213
- dane elektryczne
- Napięcie robocze: maks. 48VAC / 60VDC
- Prąd roboczy: maks. 4 A
- konformizm
- Stopień ochrony: EN 60529
- Złącze: złącze M12 x 1: IEC 61076-2-101
- Palność: UL 1581; EN 60332-2-2
- Bezhalogenowy: DIN VDE 0472-815 | IEC 60754-1
- Odporność na drobnoustroje: DIN EN 50525-2-21 / DIN VDE 0282-10
- Odporność na hydrolizę: DIN EN 50525-2-21
- Aprobaty i Certyfikaty
- Aprobata UL: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kabel)
- Warunki otoczenia
- Temperatura otoczenia
- Złącze: -40 ... 90 °C (-40... 194 °F)
- Kabel, stały: -40 ... 80°C (-40... 176 °F)
- Kabel elastyczny: -25 ... 80 °C (-13 ... 176 °F)
- Stopień zabrudzenia 3
- dane mechaniczne
- Złącze wtykowe
- Moment dokręcania: 0,6 Nm
- Ochrona przed wibracjami: dostępna
- Montaż narzędzia: radełkowanie wzdłużne
- Cykle krycia: min 100
- Stopień ochrony: IP67 / IP68 / IP69
- Kabel: zgodnie z IEC/EN 60228 (DIN VDE 0295) klasa 6
- Średnica płaszcza: 4,7 mm
- promień gięcia:> 10 x średnica kabla, w ruchu |> 5 x średnica kabla, zainstalowany na stałe
- Szczelne dopasowanie kurtki: maks. 50 N / 300 mm
- Kolor płaszcza: żółty (podobny do RAL 1021)
- Liczba rdzeni: 5
- Przekrój przewodu: 0,34 mm 2
- Kolor przewodu: Przewód 1: brązowy | Przewód 2: biały | Przewód 3: niebieski | Przewód 4: czarny | Drut 5: szary
- Struktura rdzenia: 42 x 0,1 mm Ø
- Długość: 10 m
- Skrót kabla: Li F 9Y 11Y 5 x 0,34
- Przydatność łańcucha holowniczego
- Cykle łańcucha holowniczego: co najmniej 5000000
- Prędkość jazdy: maks. 3,3 m/s
- Droga przesuwu do 5 m
- Przyspieszenie: maks. 5 m/s 2
- Cykle skrętne: min 1 000 000
- Naprężenie skręcające: ±180°/m
- Materiał
- Wolność LABS: tak
- Bezhalogenowy: tak
- Złącze wtykowe
- Radełkowane połączenie śrubowe: cynkowy odlew ciśnieniowy, niklowany
- Korpus uchwytu: TPU, żółty
- Powierzchnia styku: Au
- Zapalność: V-2
- Kabel
- Powłoka: PUR na bazie polieteru
- Izolacja żyły: PP
- Odporność na odpryski spawalnicze: tak
- Odporność chemiczna: dobra
- Odporność na olej: tak
- Odporność na smar chłodzący: tak
- Odporność na mikroby: tak
- Odporność na hydrolizę: tak
- Zapalność: FT2
Uwagi
Produkt kierowany jest dla Przedsiębiorców
