Name: Pepperl+Fuchs 281663 Złącze konfekcjonowane czujnika/aktuatora V1-W-BK1,1M-PUR-U5/ABG-V1-W, piny: 4, 4, 1.1 m, 1 szt.
Brand: Pepperl+Fuchs
SKU: 2631609
Availability: BackOrder

Dane techniczne

Model katalogowy producenta: V1-W-BK1,1M-PUR-U5/ABG-V1-W

Rodzaj produktu: Złącze konfekcjonowane czujnika/aktuatora

Złącze po stronie A: złącze żeńskie M12, kątowe

Złącze po stronie B: złącze męskie M12, kątowe

Ilość pinów: 4
4

Długość kabla: 1.1 m

Materiał osłony kabla: PUR

Napięcie znamionowe: 250 V DC/AC

Natężenie znamionowe: 4 A

Natężenie znamionowe - zaokrąglone: 4 A

Maksymalny przekrój połączenia: 0.5 mm²

Średnica zewnętrzna: 6 mm

Przekrój przewodu czujnika/aktuatora: 0.5 mm²

Połączenie komponentów: złącze męskie M12

Kolor: czarny

Rodzaj gwintu: M12 x 1

Rodzaj gwintu montażowego kabla: M12 x 1

Kolor kabla: czarny

Kodowanie: A

Powierzchnia styku: Au (złoto)

Maksymalny przekrój: 0.5 mm²

: IP67
IP68
IP69

Specyfikacja: ekranowany

Minimalna temperatura: -50 °C

Maksymalna temperatura: 105 °C

Rodzaj mocowania: śrubowe

Numer katalogowy producenta: 281663

Zawartość: 1 szt.

Średnica kabla: 6 mm

Maksymalna średnica kabla: 6 mm

Zakres średnicy kabla: 6 mm (max)

Funkcja ładowania bezprzewodowego: Nie

Średnica kabla: 0,5 mm²

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 2631609 Pepperl+Fuchs 281663 Złącze konfekcjonowane czujnika/aktuatora V1-W-BK1,1M-PUR-U5/ABG-V1-W, piny: 4, 4, 1.1 m, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2631609 Pepperl+Fuchs 281663 Złącze konfekcjonowane czujnika/aktuatora V1-W-BK1,1M-PUR-U5/ABG-V1-W, piny: 4, 4, 1.1 m, 1 szt.

Opis

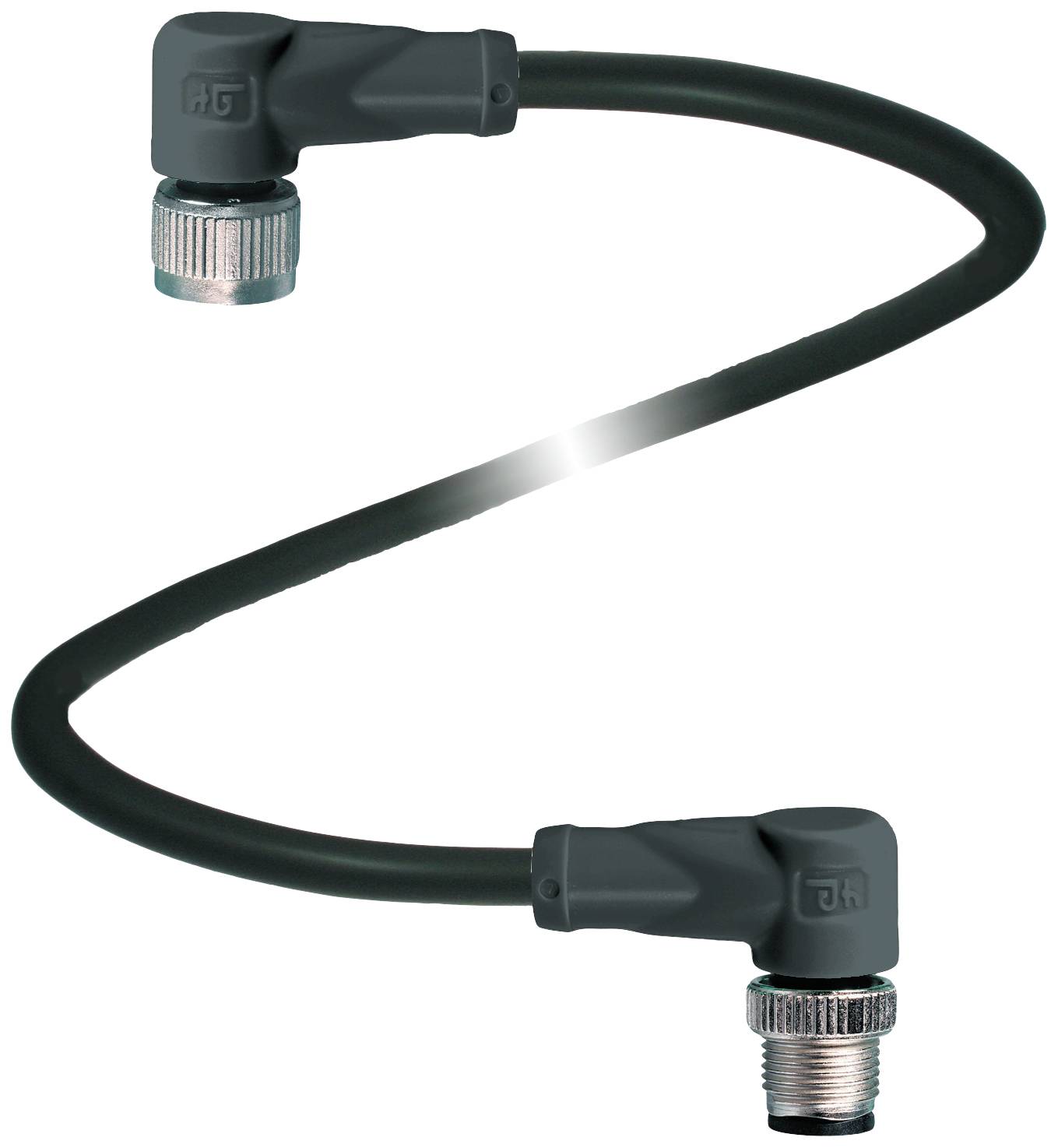

Kabel połączeniowy, M12 do M12, kabel PUR, 4-pinowy, ekranowany, długość: 1,1 m

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Ogólne dane
złącze 1
Połączenie: gniazdo
Projekt: M12
Wersja: kątowa
Blokowanie: połączenie śrubowe
Ilość biegunów: 4
Kodowanie: kodowanie A
złącze 2
Połączenie: wtyczka
Projekt: M12
Wersja: kątowa
Blokowanie: połączenie śrubowe
Ilość biegunów: 4
Kodowanie: kodowanie A
Numer pliku UL: E231213
dane elektryczne
Napięcie robocze: maks. 250 V AC/DC
Prąd roboczy: maks. 4 A
konformizm
Stopień ochrony: EN 60529
Złącze: Złącze M12 x 1: IEC 61076-2-101
Palność: UL 1581; EN 60332-2-2
Bezhalogenowy: DIN VDE 0472-815 / DIN EN 50267-2-1
Aprobaty i Certyfikaty
Aprobata UL: AWM TYP 21924/11558 105°C 300V AWM IA/B 105°C 300V FT2 (kabel)
Warunki otoczenia
Temperatura otoczenia
Złącze: -40 ... 90 °C (-40... 194 °F)
Kabel, stały: -50 ... 105 °C (-58 ... 221 °F
Kabel, ruchomy: -30 ... 105 °C (-22 ... 221 °F
Stopień zabrudzenia 3
dane mechaniczne
Złącze wtykowe
Moment dokręcania: 0,6 Nm
Ochrona przed wibracjami: dostępna
Montaż narzędzia: radełkowanie wzdłużne
Cykle krycia: min 100
Ekranowanie: Tarcza umieszczona na złączu śrubowym
Stopień ochrony: IP67 / IP68 / IP69
Kabel: zgodnie z IEC/EN 60228 (DIN VDE 0295) klasa 6
Średnica płaszcza: 6 mm
promień gięcia:> 10 x średnica kabla, w ruchu |> 5 x średnica kabla, zainstalowany na stałe
Szczelne dopasowanie kurtki: maks. 80 N / 300 mm
Kolor płaszcza: czarny (podobny do RAL 7021)
Liczba rdzeni: 4
Przekrój przewodu: 0,5 mm 2
Kolor przewodu: Przewód 1: brązowy | Przewód 2: biały | Przewód 3: niebieski | Przewód 4: czarny
Struktura rdzenia: 28 x 0,15 mm Ø
Tarcza: plecionka Cu, cynowana, krycie 85%
Długość: 1,1 m
Skrót kabla: Li 9Y C11Y 4 x 0,50
Materiał
Bezhalogenowy: tak
Złącze wtykowe
Połączenie śrubowe: cynkowy odlew ciśnieniowy, niklowany
Korpus uchwytu: TPU, czarny
Powierzchnia styku: Au
Zapalność: V-2
Kabel
Powłoka: PUR na bazie polieteru
Izolacja żyły: PP
Odporność na promieniowanie UV: tak
Odporność na mikroby: tak
Odporność na hydrolizę: tak
Zapalność: FT2

Uwagi
