Name: Pepperl+Fuchs 287464 Złącze konfekcjonowane czujnika/aktuatora V1-WV4A-A2-5M-PVC, piny: 4, 5 m, 1 szt.
Brand: Pepperl+Fuchs
SKU: 2631616
Availability: BackOrder

Dane techniczne

Model katalogowy producenta: V1-WV4A-A2-5M-PVC

Rodzaj produktu: Złącze konfekcjonowane czujnika/aktuatora

Złącze po stronie A: złącze żeńskie M12, kątowe

Złącze po stronie B: kabel, otwarte końcówki

Ilość pinów: 4

Długość kabla: 5 m

Materiał osłony kabla: PVC

Napięcie znamionowe: 24 V/DC

Natężenie znamionowe: 4 A

Natężenie znamionowe - zaokrąglone: 4 A

Maksymalny przekrój połączenia: 0.34 mm²

Średnica zewnętrzna: 4.8 mm

Przekrój przewodu czujnika/aktuatora: 0.34 mm²

Połączenie komponentów: złącze żeńskie

Rodzaj gwintu: M12 x 1

Rodzaj gwintu montażowego kabla: M12 x 1

Kodowanie: A

Materiał styku: Au (złoto)

Powierzchnia styku: Au (złoto)

Maksymalny przekrój: 0.34 mm²

: IP67
IP68
IP69

Specyfikacja: o zmniejszonej palności

Minimalna temperatura: -40 °C

Maksymalna temperatura: 90 °C

Rodzaj mocowania: śrubowe

Numer katalogowy producenta: 287464

Zawartość: 1 szt.

Średnica kabla: 4.8 mm

Maksymalna średnica kabla: 4.8 mm

Zakres średnicy kabla: 4.8 mm (max)

Funkcja ładowania bezprzewodowego: Nie

Średnica kabla: 0,34 mm²

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 2631616 Pepperl+Fuchs 287464 Złącze konfekcjonowane czujnika/aktuatora V1-WV4A-A2-5M-PVC, piny: 4, 5 m, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2631616 Pepperl+Fuchs 287464 Złącze konfekcjonowane czujnika/aktuatora V1-WV4A-A2-5M-PVC, piny: 4, 5 m, 1 szt.

Opis

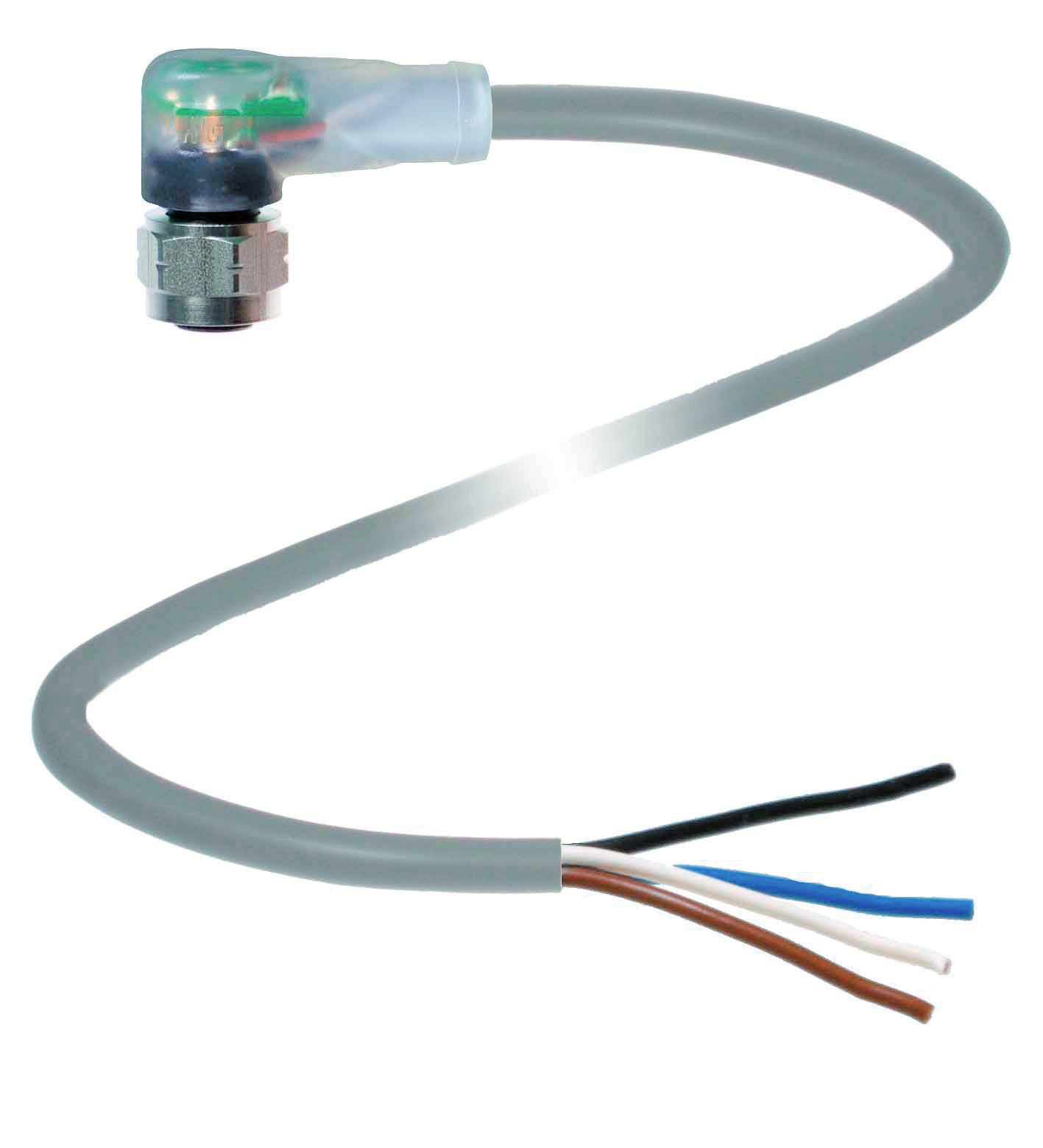

Gniazdo kablowe, M12, stal nierdzewna V4A, LED, 4-pin, kabel PVC, długość: 5 m, żyły: 4 x 0,34 mm2

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Ogólne dane
złącze 1
Połączenie: gniazdo
Projekt: M12
Wersja: kątowa
Blokowanie: połączenie śrubowe
Ilość biegunów: 4
Kodowanie: kodowanie A
złącze 2
Połączenie: wolny koniec kabla
Wskaźniki/kontrolki
Zielona dioda LED: wyświetlacz operacyjny
Żółta dioda LED: wyświetlacz funkcji Pin 4
dane elektryczne
Napięcie robocze: maks. 24 V DC -20% / +25%
Prąd roboczy: maks. 4 A
konformizm
Stopień ochrony: EN 60529
Złącze: złącze M12 x 1: IEC 61076-2-101
Palność: IEC 60332-2-2
Warunki otoczenia
Temperatura otoczenia
Złącze: -40 ... 90 °C (-40... 194 °F)
Kabel, stały: -25 ... 70 °C (-13 ... 158 °F)
Kabel, ruchomy: -5 ... 70 °C +23... 158 °F)
Stopień zabrudzenia 3
dane mechaniczne
Złącze wtykowe
Moment dokręcania: 0,6 Nm
Montaż narzędzia: nakrętka sześciokątna SW = 14 mm
Cykle krycia: min 100
Stopień ochrony: IP67 / IP68 / IP69
Kabel: zgodnie z IEC/EN 60228 (DIN VDE 0295) klasa 5
Średnica płaszcza: 4,8 mm
promień gięcia:> 10 x średnica kabla, ruchomy
Szczelne dopasowanie kurtki: maks. 80 N / 300 mm
Kolor płaszcza: szary (podobny do RAL 7001)
Liczba rdzeni: 4
Przekrój przewodu: 0,34 mm 2
Kolor przewodu: Przewód 1: brązowy | Przewód 2: biały | Przewód 3: niebieski | Przewód 4: czarny
Struktura rdzenia: 19 x 0,15 mm Ø
Długość: 5 m
Skrót kabla: Li Y YM 4 x 0,34
Materiał
Złącze wtykowe
Połączenie śrubowe: stal nierdzewna 1.4404 / AISI 316L (V4A)
Korpus uchwytu: TPU, przezroczysty
Powierzchnia styku: Au
Zapalność: V-2
Kabel
Płaszcz: PCW
Izolacja żył: PCV.
Palność: środek zmniejszający palność

Uwagi

Produkt kierowany jest dla Przedsiębiorców
