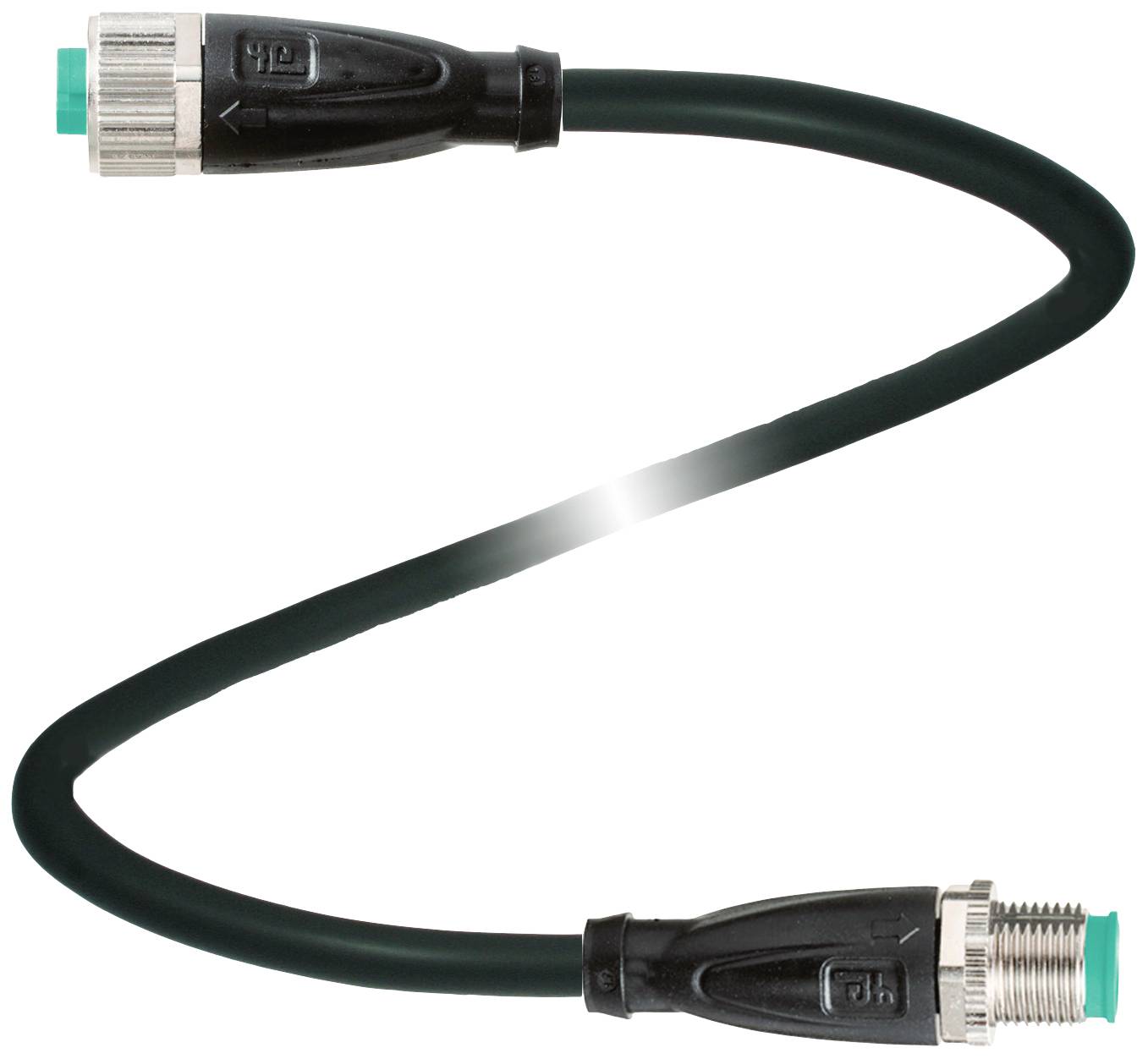

Zdjęcie poglądowe
Pepperl+Fuchs 70105646 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 wtyczka prosta do złącza 5 m Ilość pinów: 4, 4
Rodzaj produktu
Złącze konfekcjonowane czujnika/aktuatora
Rodzaj złącza
wtyczka prosta do złącza
Złącze po stronie A
złącze żeńskie M12, proste
Złącze po stronie B
złącze męskie M12, proste
Ilość pinów
4
4
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Liczba
Suma (189,00 zł / Sztuka)
189,00 zł
153,66 zł
bez VAT (klient biznesowy)
Cena brutto
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Model katalogowy producenta
V1-G-BK5M-PUR-R1-V1-G
- Rodzaj produktu
Złącze konfekcjonowane czujnika/aktuatora
- Rodzaj złącza
wtyczka prosta do złącza
- Złącze po stronie A
złącze żeńskie M12, proste
- Złącze po stronie B
złącze męskie M12, proste
- Ilość pinów
4
4
- Długość kabla
5 m
- Materiał osłony kabla
PUR
- Napięcie znamionowe
250 V DC/AC
- Natężenie znamionowe
4 A
- Natężenie znamionowe - zaokrąglone
4 A
- Maksymalny przekrój połączenia
0.34 mm²
- Średnica zewnętrzna
4.3 mm
- Przekrój przewodu czujnika/aktuatora
0.34 mm²
- Połączenie komponentów
złącze żeńskie
- Rodzaj gwintu
M12 x 1
- Rodzaj gwintu montażowego kabla
M12 x 1
- Kodowanie
A
- Materiał styku
Au (złoto)
- Powierzchnia styku
Au (złoto)
- Maksymalny przekrój
0.34 mm²
IP68
IP69
- Specyfikacja
osłona PUR
- Minimalna temperatura
-40 °C
- Maksymalna temperatura
90 °C
- Rodzaj mocowania
śrubowe
- Numer katalogowy producenta
70105646
- Zawartość
1 szt.
- Średnica kabla
4.3 mm
- Maksymalna średnica kabla
4.3 mm
- Zakres średnicy kabla
4.3 mm (max)
- Funkcja ładowania bezprzewodowego
Nie
- Średnica kabla
0,34 mm²
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 2629718 Pepperl+Fuchs 70105646 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 wtyczka prosta do złącza 5 m Ilość pinów: 4, 4
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2629718 Pepperl+Fuchs 70105646 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 wtyczka prosta do złącza 5 m Ilość pinów: 4, 4
Opis
Kabel połączeniowy, M12 do M12, kabel PUR 4-pinowy, do robotyki, długość: 5 m
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Ogólne dane
- złącze 1
- Połączenie: gniazdo
- Projekt: M12
- Wersja: prosta
- Blokowanie: połączenie śrubowe
- Ilość biegunów: 4
- Kodowanie: kodowanie A
- złącze 2
- Połączenie: wtyczka
- Projekt: M12
- Wersja: prosta
- Blokowanie: połączenie śrubowe
- Ilość biegunów: 4
- Kodowanie: kodowanie A
- dane elektryczne
- Napięcie robocze: maks. 250 V AC/DC
- Prąd roboczy: maks. 4 A
- konformizm
- Stopień ochrony: EN 60529
- Złącze: złącze M12 x 1: IEC 61076-2-101
- Palność: UL 758/1581
- Bezhalogenowy: DIN VDE 0472-815 | EN 50267-2-1
- Odporność na drobnoustroje: DIN EN 50525-2-21 / DIN VDE 0282-10
- Odporność na hydrolizę: DIN EN 50525-2-21
- Odporność na olej: DIN EN 60811-2-1
- Aprobaty i Certyfikaty
- Aprobata UL: AWM STYLE 20549 80°C 300V AWM IA/B 80°C 300V FT2 (kabel)
- Numer pliku UL: E231213
- Warunki otoczenia
- Temperatura otoczenia
- Złącze: -40 ... 90 °C (-40... 194 °F)
- Kabel, stały: -40 ... 80°C (-40... 176 °F)
- Kabel elastyczny: -25 ... 80 °C (-13 ... 176 °F)
- Stopień zabrudzenia 3
- dane mechaniczne
- Złącze wtykowe
- Moment dokręcania: 0,6 Nm
- Ochrona przed wibracjami: dostępna
- Montaż narzędzia: Radełka wzdłużna i nakrętka sześciokątna SW = 14 mm
- Cykle krycia: min 100
- Stopień ochrony: IP68 / IP69
- Kabel: zgodnie z IEC/EN 60228 (DIN VDE 0295) klasa 6
- Średnica płaszcza: 4,3 mm
- promień gięcia:> 10 x średnica kabla, ruchoma |> 5 x średnica kabla, zainstalowany na stałe
- Szczelne dopasowanie kurtki: maks. 50 N / 300 mm
- Kolor płaszcza: czarny (podobny do RAL 7021)
- Liczba rdzeni: 4
- Przekrój drutu: 0,34 mm 2
- Kolor przewodu: Przewód 1: brązowy | Przewód 2: biały | Przewód 3: niebieski | Przewód 4: czarny
- Struktura rdzenia: 42 x 0,1 mm Ø
- Długość: 5 m
- Skrót kabla: Li 9Y 11YM 4 x 0,34
- Przydatność łańcucha holowniczego
- Cykle łańcucha holowniczego: co najmniej 10000000
- Prędkość jazdy: maks. 3 m/s
- Odległość przesuwu maks. 10 m
- Przyspieszenie: maks. 10m/s 2
- Cykle skrętne: min 10000000
- Naprężenie skręcające: ±360°/m
- Materiał
- Wolność LABS: tak
- Bezhalogenowy: tak
- Złącze wtykowe
- Połączenie śrubowe: cynkowy odlew ciśnieniowy, niklowany
- Korpus uchwytu: TPU, czarny
- Uszczelnienia: FKM
- Powierzchnia styku: Au
- Zapalność: V-2
- Kabel
- Powłoka: PUR na bazie polieteru
- Izolacja żyły: PP
- Odporność na słoną wodę: tak
- Odporność na olej: tak
- Odporność na mikroby: tak
- Odporność na hydrolizę: tak
- Zapalność: FT2
Uwagi
Produkt kierowany jest dla Przedsiębiorców
