Name: Pepperl+Fuchs 70134556 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 80 m Ilość pinów: 4, 8 1 szt.
Brand: Pepperl+Fuchs
SKU: 2630848
Availability: BackOrder

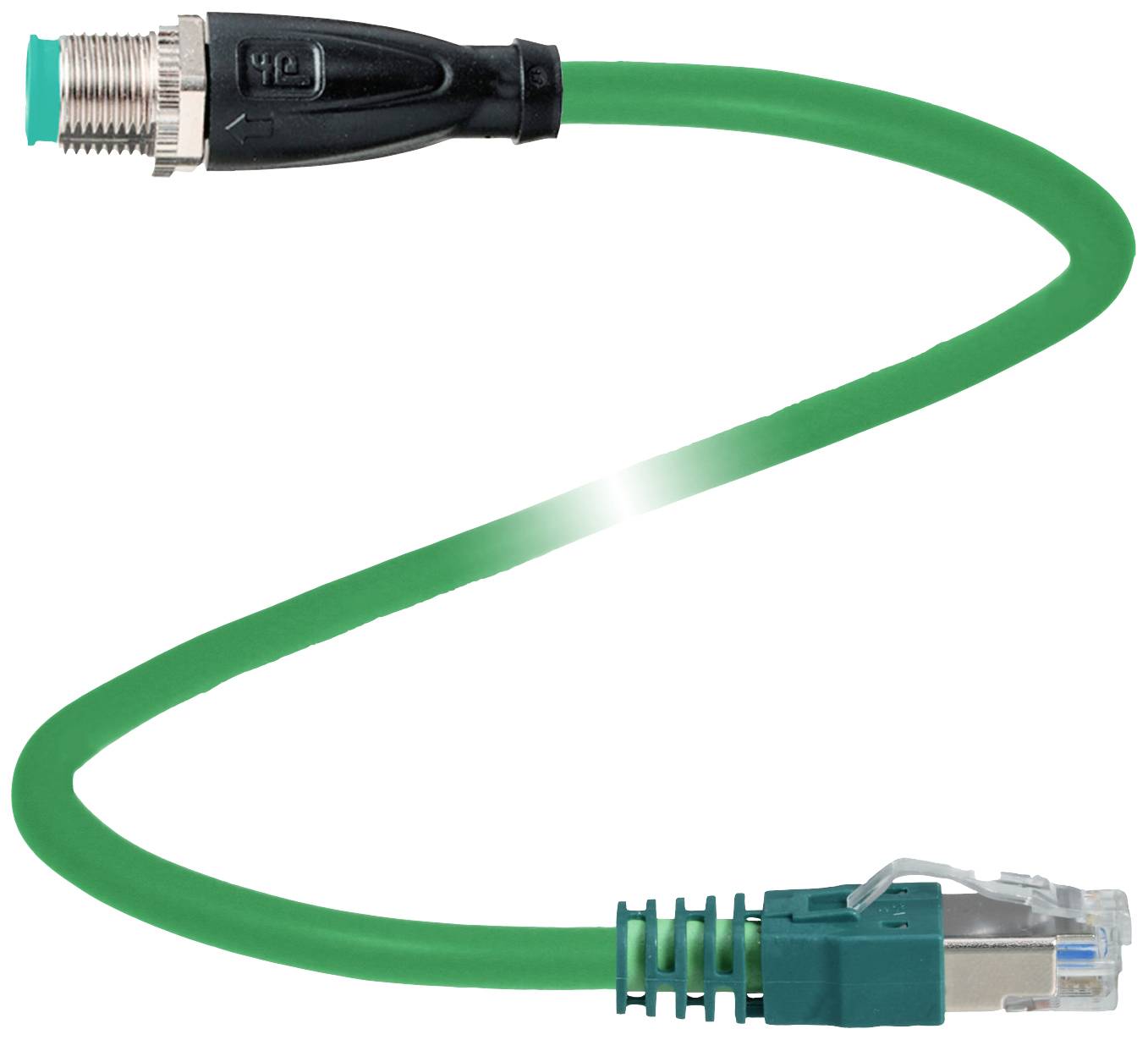

Zielony kabel sieciowy z wtykiem M12 po jednej stronie i wtykiem RJ45 po drugiej stronie, przeznaczony do transmisji danych.

Zdjęcie poglądowe

Rodzaj produktu

Złącze konfekcjonowane czujnika/aktuatora

Standard złącza

RJ45

Złącze po stronie A

złącze męskie M12, proste

Złącze po stronie B

złącze męskie RJ45

Ilość pinów

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w wt. 10.11

Liczba

Sztuki

Suma (2739,00 zł / Sztuka)

2739,00 zł

2226,83 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Model katalogowy producenta: V1SD-G-GN80M-PUR-E1S-V45-G

Rodzaj produktu: Złącze konfekcjonowane czujnika/aktuatora

Standard złącza: RJ45

Złącze po stronie A: złącze męskie M12, proste

Złącze po stronie B: złącze męskie RJ45

Ilość pinów: 4
8

Długość kabla: 80 m

Materiał osłony kabla: PUR

Napięcie znamionowe: 60 V/DC

Maksymalny przekrój połączenia: 0.34 mm²

Średnica zewnętrzna: 6 mm

Przekrój przewodu czujnika/aktuatora: 0.34 mm²

Połączenie komponentów: złącze męskie M12

Kolor: RAL 6018 (żółto-zielony)

Rodzaj gwintu: M12 x 1

Kodowanie: D

Materiał styku: Au (złoto)

Powierzchnia styku: Au (złoto)

Maksymalny przekrój: 0.34 mm²

: IP68
IP69
IP20

Specyfikacja: ekranowany

Minimalna temperatura: -40 °C

Maksymalna temperatura: 90 °C

Rodzaj mocowania: śrubowe

Numer katalogowy producenta: 70134556

Zawartość: 1 szt.

Średnica kabla: 6 mm

Maksymalna średnica kabla: 6 mm

Zakres średnicy kabla: 6 mm (max)

Funkcja ładowania bezprzewodowego: Nie

Średnica kabla: 0,34 mm²

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 2630848 Pepperl+Fuchs 70134556 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 80 m Ilość pinów: 4, 8 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2630848 Pepperl+Fuchs 70134556 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 80 m Ilość pinów: 4, 8 1 szt.

Opis

Kabel magistrali Ethernet Złącze M12 proste z kodowaniem D do RJ45; Kabel Ethernet, 4-pinowy, PUR, zielony, Cat5e; ekranowany, atest UL, odpowiedni do łańcuchów holowniczych; Długość: 80m

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Ogólne dane
złącze 1
Połączenie: wtyczka
Projekt: M12
Wersja: prosta
Blokowanie: połączenie śrubowe
Ilość biegunów: 4
Kodowanie: kodowanie D
złącze 2
Połączenie: wtyczka
Projekt: RJ45
Wersja: prosta
Zatrzask: zatrzask zatrzaskowy
Ilość biegunów 8
Kodowanie: EtherNet/IP/PROFINET
dane elektryczne
Napięcie robocze: maks. 48VAC / 60VDC
konformizm
Stopień ochrony: EN 60529
Połączenie wtykowe: złącze M12 x 1: IEC 61076-2-101 | Złącze RJ45: IEC 60603-7
Kategoria komponentów: CAT5 (IEC 11801) , CAT5e (IEC 61156-6)
Palność: IEC 60332-1-2 / UL 2556
Warunki otoczenia
Temperatura otoczenia
Złącze 1: -40... 90 °C (-40... 194 °F)
Kabel, stały: -30 ... 70 °C (-22 ... 158 °F)
Kabel elastyczny: -20 ... 70 °C (-4 ... 158 °F)
dane mechaniczne
złącze 1
Moment dokręcania: 0,6 Nm
Ochrona przed wibracjami: dostępna
Montaż narzędzia: Radełka wzdłużna i nakrętka sześciokątna SW = 14 mm
Cykle krycia: min 100
Ekranowanie: Tarcza umieszczona na złączu śrubowym
Stopień ochrony: IP68 / IP69
złącze 2
Ochrona przed wibracjami: dostępna
Cykle krycia: min 100
Ekranowanie: ekran podłączony do złącza
Rodzaj ochrony: IP20
Kabel: zgodnie z IEC/EN 60228 (DIN VDE 0295) klasa 5
Średnica płaszcza: 6 mm
promień gięcia:> 10 x średnica kabla, w ruchu |> 8 x średnica kabla, zainstalowany na stałe
Szczelne dopasowanie kurtki: maks. 60 N / 100 mm
Kolor płaszcza: zielony (podobny do RAL 6018)
Liczba rdzeni: 4
Przekrój drutu: 0,34 mm 2 / 22 AWG
kolor żyły: żyła 1-1: żółty | Przewód 2-3: biały | przewód 3-2: pomarańczowy | Rdzeń 4-6: niebieski
Struktura rdzenia: 7 x 0,254 mm Ø | skręcone parami, aby utworzyć czwórkę gwiaździstą
Klosz: folia poliestrowa laminowana aluminium | Plecionka Cu, cynowana
Długość: 80 m
Przydatność łańcucha holowniczego
Cykle łańcucha holowniczego: maks. 1000000
Prędkość jazdy: maks. 3 m/s
Droga przesuwu do 5 m
Przyspieszenie: maks. 2 m/s 2 materiał
Wolność LABS: tak
Bezhalogenowy: tak
złącze 1
Połączenie śrubowe: cynkowy odlew ciśnieniowy, niklowany
Korpus uchwytu: TPU, czarny
Powierzchnia styku: Au
Zapalność: V-2
złącze 2
Korpus uchwytu: PA, zielony
Zapalność: V-0
Kabel
Powłoka: PUR na bazie polieteru
Izolacja żyły: PP
Zapalność: FT2

Uwagi

Produkt kierowany jest dla Przedsiębiorców
