Zdjęcie poglądowe

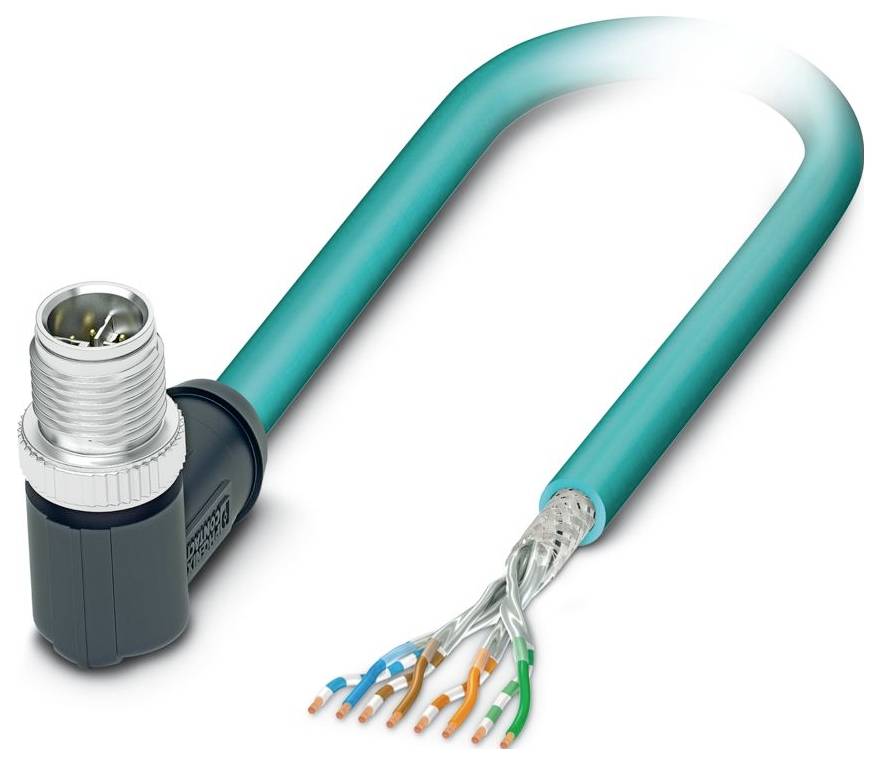

Phoenix Contact 1080716 Kabel połączeniowy czujnika/aktuatora M12 1 m Ilość pinów: 8 1 szt. sztuka
Rodzaj produktu
Kabel połączeniowy czujnika/aktuatora
Standard złącza
RJ45
Złącze po stronie A
złącze męskie M12, kątowe
Złącze po stronie B
kabel, otwarte końcówki
Ilość pinów
8
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Suma (169,00 zł / Sztuka)
169,00 zł
137,40 zł
bez VAT (klient biznesowy)
Cena brutto
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Ilość biegunów 8
- Napięcie znamionowe UN: 48 V AC; 60 V DC
- Moment dokręcania: 0,4 Nm (złącze M12)
- Klasa palności zgodnie z UL 94: V0
- Warunki środowiskowe: Warunki środowiskowe
- Stopień ochrony: IP65/IP67
- Temperatura otoczenia (praca): -40 ° C ... 80 °C (kabel, instalacja stała); -20 °C ... 80 °C (kabel, elastyczna instalacja)
- Normy/Przepisy: IEC 61076-2-109
- Kategoria przepięcia: II
- Stopień zabrudzenia 3
- Materiał uszczelnienia: FKM
- Materiał powierzchni styku: Ni/Au
- Prąd znamionowy IN: 0,5 A
- Średnica zewnętrzna przewodu 6.40 mm ±0.2 mm
- System magistrali: Ethernet
- Obudowa zewnętrzna, materiał: PUR
- Materiał przewodnika: gołe pasma miedziane
- Długość przewodu: 1 m
- Przekrój przewodu: 4x 2x 0,14 mm²
- Ekranowanie: Zaawansowana technologia ekranowania
- Oznaczenie standardowe: złącze M12
- Wskaźnik stanu: nie
- Obudowa zewnętrzna, kolor: błękitny morski RAL 5021
- Zastosowanie: Standardowe
- Medium transmisyjne: miedź
- Kodowanie: X
- Rezystancja izolacji: ≥ 500 MΩ*km
- Materiał styku: CuZn
- Wskaźnik statusu dostępny: nie
- Materiał nośnika styków: PA 6.6
- Styl UL AWM: 21238 (80°C / 600 V)
- Ekranowany: tak
- Typ kabla: Ethernet 10 GBit [94F]
- Linia sygnałowa AWG: 26
- Średnica przewodu wraz z izolacją: 1 mm ±0,05 mm
- Materiał izolacji przewodów: spieniony PE
- Przewód jednożyłowy, kolor: biały/niebiesko-niebieski, biały/pomarańczowo-pomarańczowy, biały/zielono-zielony, biały/brązowo-brązowy
- Łączne okablowanie: 4 pary do duszy
- Napięcie znamionowe kabla: ≤ 100 V
- Minimalny promień gięcia przy montażu na stałe: 4 x D
- Minimalny promień gięcia przy elastycznym ułożeniu: 8 x D
- Najmniejszy promień gięcia, przy montażu na stałe: 26 mm
- Najmniejszy promień gięcia, montaż elastyczny: 51 mm
- Ognioodporność: zgodnie z normą IEC 60332-1-2; zgodnie z normą UN ECE-R 118.03; zgodnie z normą CSA C 22.2 nr 210 FT1
- Odporność na olej: zgodnie z normą DIN EN 60811-404
- Liczba wyjść kablowych: 1
- Cykle godowe: ≥ 100
- Połączenie 1: Połączenie 1
- Port 2: Port 2
- Bezhalogenowy: zgodnie z normą IEC 60754-1
- M12: M12
- Budowa przewodnika: 4x2xAWG26/7 | S/FTP
- Pokrycie ekranu optycznego: 70%
- Rezystancja pętli: ≤ 290,00 Ω/km
- Impedancja charakterystyczna: 100 Ω ±5 Ω (przy 100 MHz)
- Napięcie probiercze przewód/przewód: 2000 V (50 Hz, 1 min.)
- Napięcie probiercze przewód/ekran: 2000,00 V (50 Hz, 1 min.)
- Skręcanie par: 2 przewody na parę
- Materiał korpusu uchwytu: TPU, trudnopalny, samogasnący
- Materiał śruby: odlew cynkowy, niklowany
- Typ czujnika: Ethernet
- Typ/kategoria sygnału: Ethernet CAT6A, 10 GBit/s; CC-Link IE CAT6A, 10 GBit/s
- Charakterystyka transmisji (kategoria): CAT6A
- Szybkość transferu: 10 Gbit/s
- Rysunek wymiarowy: Schemat wyprowadzeń złącza M12, 8-pinowego, z kodowaniem X, widok od strony wyprowadzeń
- Konstrukcja: wolny koniec kabla
- Ethernet 10 GBit [94F]: Ethernet 10 GBit [94F]
- Opakowanie
sztuka
- Model katalogowy producenta
NBC-M12MRX/1,0-94F
- Rodzaj produktu
Kabel połączeniowy czujnika/aktuatora
- Standard złącza
RJ45
- Złącze po stronie A
złącze męskie M12, kątowe
- Złącze po stronie B
kabel, otwarte końcówki
- Ilość pinów
8
- Długość kabla
1 m
- Materiał osłony kabla
PUR
- Napięcie znamionowe
48 V/AC
60 V/DC
- Średnica zewnętrzna
6.40 mm
- Przekrój przewodu czujnika/aktuatora
0.14 mm²
- Połączenie komponentów
wolny koniec kabla
- Rodzaj gwintu
M12
- Rodzaj gwintu montażowego kabla
M12
- Kolor kabla
niebieski
- Kodowanie
X
- Materiał styku
CuZn (mosiądz)
- Powierzchnia styku
Ni/Au
IP65
IP67
- Specyfikacja
bezhalogenowy
ekranowany
- Minimalna temperatura
-40 °C
- Maksymalna temperatura
80 °C
- Rodzaj mocowania
śrubowe
- Numer katalogowy producenta
1080716
- Zawartość
1 szt.
- Średnica kabla
6.40 mm
- Napięcie znamionowe
48 V
- Produkt ekranowany
tak
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3563357 Phoenix Contact 1080716 Kabel połączeniowy czujnika/aktuatora M12 1 m Ilość pinów: 8 1 szt. sztuka
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3563357 Phoenix Contact 1080716 Kabel połączeniowy czujnika/aktuatora M12 1 m Ilość pinów: 8 1 szt. sztuka
Opis
Kabel sieciowy Ethernet CAT6A (10 Gbit/s), 8-pinowy, PUR bezhalogenowy, wodnisty niebieski RAL 5021, ekranowany (Advanced Shielding Technology), złącze kątowe M12, kodowanie: X / IP67, do wolnego końca, długość kabla: 1 m
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
