Phoenix Contact 1089952 Kabel połączeniowy czujnika/aktuatora SAC-4P-M12MST/ 1,0-110, piny: 4, 1.00 m, 1 szt.

Wielokolorowy kabel z odkrytymi, kodowanymi kolorystycznie przewodami. Nadaje się do podłączeń elektrycznych lub połączeń transmisji danych.

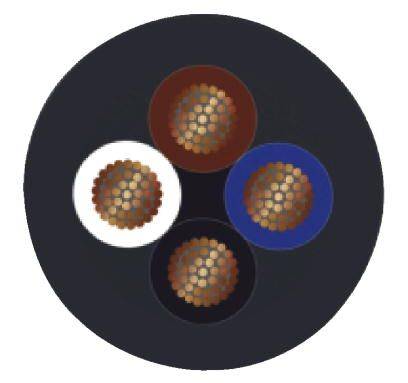

Przekrój poprzeczny kabla elektrycznego z czterema kolorowymi, miedzianymi przewodami: czarnym, białym, czerwonym i niebieskim.

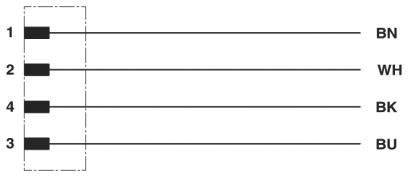

Diagram przedstawia okablowanie z czterema przewodami: 1-BN, 2-WH, 4-BK, 3-BU. Każdy przewód jest oznaczony numerem i skrótem koloru.

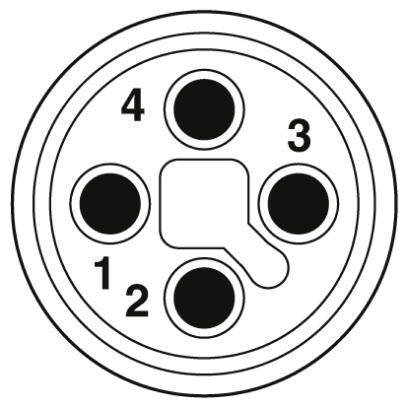

'Schemat 5-biegunowego złącza elektrycznego, ponumerowany od 1 do 4, z centralnym prostokątnym przyłączem.'

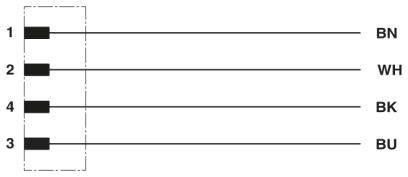

Schemat przedstawia cztery ponumerowane pary przewodów: 1 do BN, 2 do WH, 4 do BK, 3 do BU. Linie łączą prostokąty z inicjałami.

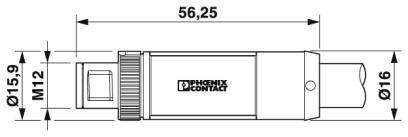

Schemat złącza firmy Phoenix Contact. Długość: 56,25 mm, średnica: 16 mm. Rozmiar gwintu: M12, średnica czołowa: 15,9 mm.
1/6
Zdjęcie poglądowe
Rodzaj produktu
Kabel połączeniowy czujnika/aktuatora
Rodzaj złącza
złącze męskie proste
Standard złącza
złącze czujnika
Złącze po stronie A
złącze męskie M12, proste
Złącze po stronie B
kabel, otwarte końcówki
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w wt. 24.11
Liczba
Suma (109,00 zł / Sztuka)
109,00 zł
88,62 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 19,99 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Dane techniczne

  • Normy/przepisy: Złącze wtykowe M12 IEC 61076-2-111
  • Rezystancja izolacji: 100 MΩ
  • Cykle łączeniowe: 100
  • Typ kabla: Czarne PCW
  • Typ Kabla (Krótki Znak): 110
  • Zasilanie AWG 16
  • Płaszcz zewnętrzny, kolor: Czarno-szary RAL 7021
  • Liczba cykli zginania: 2000000
  • Do tras kablowych: 10 m
  • Prędkość przesuwu: 3 m/s.
  • przyspieszenie 10 m/s²
  • Materiał Przewodu: Czysta Skrętka Miedziana
  • Stopień zabrudzenia 3
  • Klasa palności wg UL 94: V0
  • Kategoria przepięcia III
  • Materiał uchwytu: PP
  • Materiał Moletka: Cynk Odlewany Ciśnieniowo, Niklowany
  • Rezystancja żyły: ≤ 13 Ω/km (przy 20°C)
Model katalogowy producenta

SAC-4P-M12MST/ 1,0-110

Rodzaj produktu

Kabel połączeniowy czujnika/aktuatora

Rodzaj złącza

złącze męskie proste

Standard złącza

złącze czujnika

Złącze po stronie A

złącze męskie M12, proste

Złącze po stronie B

kabel, otwarte końcówki

Ilość pinów

4

Długość kabla

1.00 m

Materiał osłony kabla

PVC

Napięcie znamionowe

63 V/DC

Natężenie znamionowe

12 A

Natężenie znamionowe - zaokrąglone

12 A

Maksymalny przekrój połączenia

1.5 mm²

Średnica zewnętrzna

7.55 mm

Połączenie komponentów

złącze męskie

Rodzaj gwintu

M12

Rodzaj gwintu montażowego kabla

M12

Kodowanie

T

Materiał styku

CuZn (mosiądz)

Powierzchnia styku

Ni/Au

IP65

Specyfikacja

Kod T

Minimalna temperatura

-25 °C

Maksymalna temperatura

+85 °C

Numer katalogowy producenta

1089952

Zawartość

1 szt.

Średnica kabla

7.55 mm

UKCA

tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209110 Phoenix Contact 1089952 Kabel połączeniowy czujnika/aktuatora SAC-4P-M12MST/ 1,0-110, piny: 4, 1.00 m, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209110 Phoenix Contact 1089952 Kabel połączeniowy czujnika/aktuatora SAC-4P-M12MST/ 1,0-110, piny: 4, 1.00 m, 1 szt.

Opis

Przewód zasilający, 4-biegunowy, PCW, czarno-szary RAL 7021, wtyk prosty M12, kodowanie T, na wolne końce przewodu, długość kabla: 1 m.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Produkt kierowany jest dla Przedsiębiorców
