Phoenix Contact 1089955 Kabel połączeniowy czujnika/aktuatora M12 złącze męskie proste 5.00 m Ilość pinów: 4 1 szt. sztu

Czarny kabel przyłączeniowy z odkrytymi przewodami miedzianymi i wtyczką okrągłą. Używany do połączeń elektrycznych.

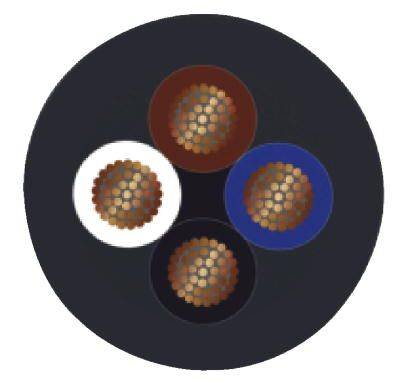

Cztery okrągłe kable ułożone w kole są w kolorach brązowym, białym, niebieskim i czarnym.

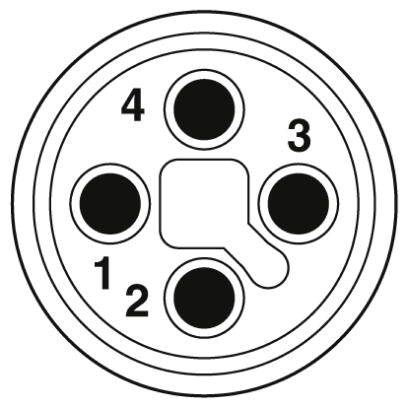

Diagram wtyczki 'Typ-2' z pięcioma ponumerowanymi punktami przyłączeniowymi przedstawia standardową konfigurację ładowania pojazdów elektrycznych.

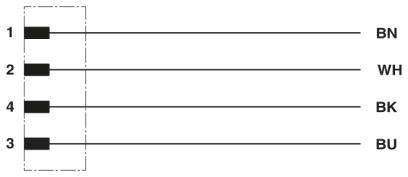

Diagram przedstawia przypisanie liczb do kolorów: 1 do BN, 2 do WH, 4 do BK, 3 do BU.

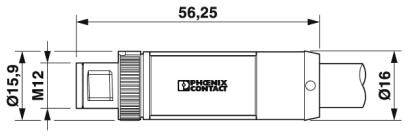

Rysunek techniczny cylindrycznego wtyczki z wymiarami: długość 56,25 mm, średnica 15,9 mm i 16 mm; gwint M12.
1/5
Zdjęcie poglądowe
Rodzaj produktu
Kabel połączeniowy czujnika/aktuatora
Rodzaj złącza
złącze męskie proste
Złącze po stronie A
złącze męskie M12, proste
Złącze po stronie B
kabel, otwarte końcówki
Ilość pinów
4
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w śr. 4.11
18 Sztuki
Liczba
Suma (179,00 zł / Sztuka)
179,00 zł
145,53 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 19,99 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Dane techniczne

  • Normy/przepisy: Złącze wtykowe M12 IEC 61076-2-111
  • Rezystancja izolacji: 100 MΩ
  • Cykle łączeniowe: 100
  • Typ kabla: Czarne PCW
  • Typ Kabla (Krótki Znak): 110
  • Zasilanie AWG 16
  • Płaszcz zewnętrzny, kolor: Czarno-szary RAL 7021
  • Liczba cykli zginania: 2000000
  • Do tras kablowych: 10 m
  • Prędkość przesuwu: 3 m/s.
  • przyspieszenie 10 m/s²
  • Materiał Przewodu: Czysta Skrętka Miedziana
  • Stopień zabrudzenia 3
  • Klasa palności wg UL 94: V0
  • Kategoria przepięcia III
  • Materiał uchwytu: PP
  • Materiał Moletka: Cynk Odlewany Ciśnieniowo, Niklowany
  • Rezystancja żyły: ≤ 13 Ω/km (przy 20°C)
Opakowanie

sztuka

Model katalogowy producenta

SAC-4P-M12MST/ 5,0-110

Rodzaj produktu

Kabel połączeniowy czujnika/aktuatora

Rodzaj złącza

złącze męskie proste

Złącze po stronie A

złącze męskie M12, proste

Złącze po stronie B

kabel, otwarte końcówki

Ilość pinów

4

Długość kabla

5.00 m

Materiał osłony kabla

PVC

Napięcie znamionowe

63 V/DC

Natężenie znamionowe

12 A

Natężenie znamionowe - zaokrąglone

12 A

Maksymalny przekrój połączenia

1.5 mm²

Średnica zewnętrzna

7.55 mm

Połączenie komponentów

złącze męskie M12

Rodzaj gwintu

M12

Rodzaj gwintu montażowego kabla

M12

Kodowanie

T

Materiał styku

CuZn (mosiądz)

Powierzchnia styku

Ni/Au

IP65

Specyfikacja

Kod T

Minimalna temperatura

-25 °C

Maksymalna temperatura

+85 °C

Numer katalogowy producenta

1089955

Zawartość

1 szt.

Średnica kabla

7.55 mm

UKCA

tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209112 Phoenix Contact 1089955 Kabel połączeniowy czujnika/aktuatora M12 złącze męskie proste 5.00 m Ilość pinów: 4 1 szt. sztu

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209112 Phoenix Contact 1089955 Kabel połączeniowy czujnika/aktuatora M12 złącze męskie proste 5.00 m Ilość pinów: 4 1 szt. sztu

Opis

Przewód zasilający, 4-biegunowy, PCW, czarno-szary RAL 7021, wtyk prosty M12, kodowanie T, na wolne końce przewodu, długość kabla: 5 m.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Produkt kierowany jest dla Przedsiębiorców
