Phoenix Contact 1089998 Kabel połączeniowy czujnika/aktuatora M12 złącze męskie proste, złącze żeńskie proste 5.00 m Ilo

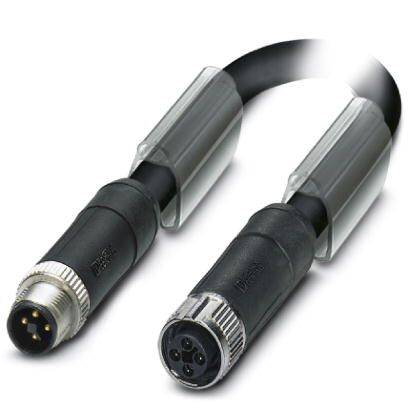

Czarno-srebrny kabel z dwoma okrągłymi, pięciobolcowymi wtyczkami; odpowiedni do połączeń audio lub transmisji danych.

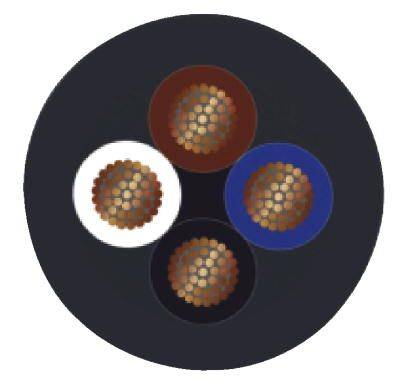

Przekrój poprzeczny kabla z czterema kolorowymi przewodami: białym, brązowym, niebieskim i czarnym. Każdy przewód składa się z gęsto splecionych drutów miedzianych.

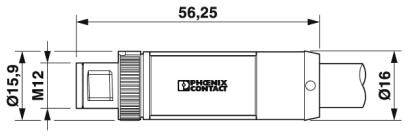

Rysunek techniczny złącza elektrycznego o następujących wymiarach: długość 56,25 mm, średnica 16 mm, gwint M12, rozstaw Ø15,9 mm.

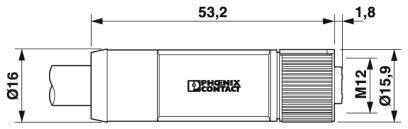

Rysunek techniczny złącza firmy Phoenix Contact. Długość 53,2 mm, średnica 16 mm, gwint M12, przedstawiono szczegółowe wymiary.

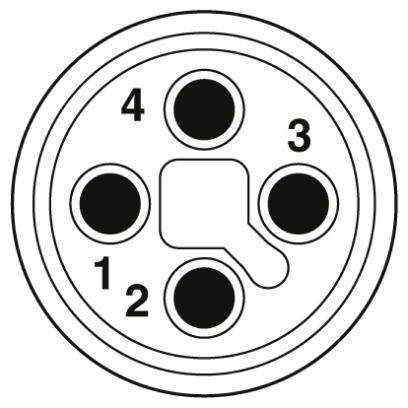

Schemat pięciobiegunowego złącza, miejsca styków są ponumerowane od 1 do 4, środkowe miejsce styku ma szczególny kształt.

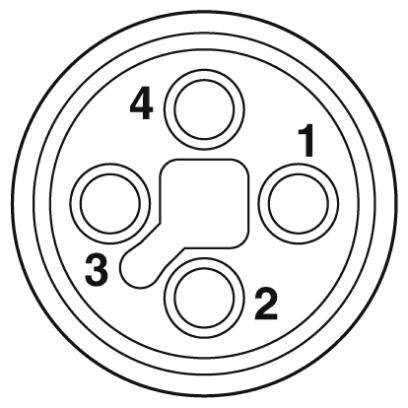

Okrągła wtyczka elektryczna z czterema ponumerowanymi gniazdami (od 1 do 4) przedstawia schemat połączeń.

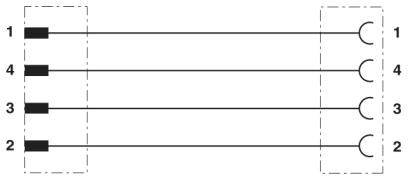

Diagram z czterema równoległymi liniami. Każda linia łączy odpowiadające sobie liczebnie kwadraty i połówki koła: 1 z 1, 4 z 4, 3 z 3, 2 z 2.
1/7
Zdjęcie poglądowe
Rodzaj produktu
Kabel połączeniowy czujnika/aktuatora
Rodzaj złącza
złącze męskie proste
złącze żeńskie proste
Standard złącza
złącze czujnika
Złącze po stronie A
złącze męskie M12, proste
Złącze po stronie B
złącze żeńskie M12, proste
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w wt. 24.11
Liczba
Suma (279,00 zł / Sztuka)
279,00 zł
226,83 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 19,99 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Dane techniczne

  • Normy/przepisy: Złącze wtykowe M12 IEC 61076-2-111
  • Rezystancja izolacji: 100 MΩ
  • Cykle łączeniowe: 100
  • Typ kabla: Czarne PCW
  • Typ Kabla (Krótki Znak): 110
  • Zasilanie AWG 16
  • Płaszcz zewnętrzny, kolor: Czarno-szary RAL 7021
  • Liczba cykli zginania: 2000000
  • Do tras kablowych: 10 m
  • Prędkość przesuwu: 3 m/s.
  • przyspieszenie 10 m/s²
  • Materiał Przewodu: Czysta Skrętka Miedziana
  • Stopień zabrudzenia 3
  • Klasa palności wg UL 94: V0
  • Kategoria przepięcia III
  • Materiał uchwytu: PP
  • Materiał Moletka: Cynk Odlewany Ciśnieniowo, Niklowany
  • Rezystancja żyły: ≤ 13 Ω/km (przy 20°C)
Model katalogowy producenta

SAC-4P-M12MST/ 5,0-110/M12FST

Rodzaj produktu

Kabel połączeniowy czujnika/aktuatora

Rodzaj złącza

złącze męskie proste

złącze żeńskie proste

Standard złącza

złącze czujnika

Złącze po stronie A

złącze męskie M12, proste

Złącze po stronie B

złącze żeńskie M12, proste

Ilość pinów

4

Długość kabla

5.00 m

Materiał osłony kabla

PVC

Napięcie znamionowe

63 V/DC

Natężenie znamionowe

12 A

Natężenie znamionowe - zaokrąglone

12 A

Maksymalny przekrój połączenia

1.5 mm²

Średnica zewnętrzna

7.55 mm

Połączenie komponentów

złącze męskie M12

Rodzaj gwintu

M12

Rodzaj gwintu montażowego kabla

M12

Kodowanie

T

Materiał styku

CuZn (mosiądz)

Powierzchnia styku

Ni/Au

IP65

Specyfikacja

Kod T

Minimalna temperatura

-25 °C

Maksymalna temperatura

+85 °C

Numer katalogowy producenta

1089998

Zawartość

1 szt.

Średnica kabla

7.55 mm

UKCA

tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209128 Phoenix Contact 1089998 Kabel połączeniowy czujnika/aktuatora M12 złącze męskie proste, złącze żeńskie proste 5.00 m Ilo

Karta katalogowa 2209128 Phoenix Contact 1089998 Kabel połączeniowy czujnika/aktuatora M12 złącze męskie proste, złącze żeńskie proste 5.00 m Ilo

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209128 Phoenix Contact 1089998 Kabel połączeniowy czujnika/aktuatora M12 złącze męskie proste, złącze żeńskie proste 5.00 m Ilo

Opis

Przewód zasilający, 4-biegunowy, PCW, czarno-szary RAL 7021, złącze męskie proste M12, kodowanie T, na gniazdo proste M12, kodowanie T, długość kabla: 5 m.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
