Phoenix Contact 1104789 PLC-V8L/D15S/OUT Połączenie systemowe

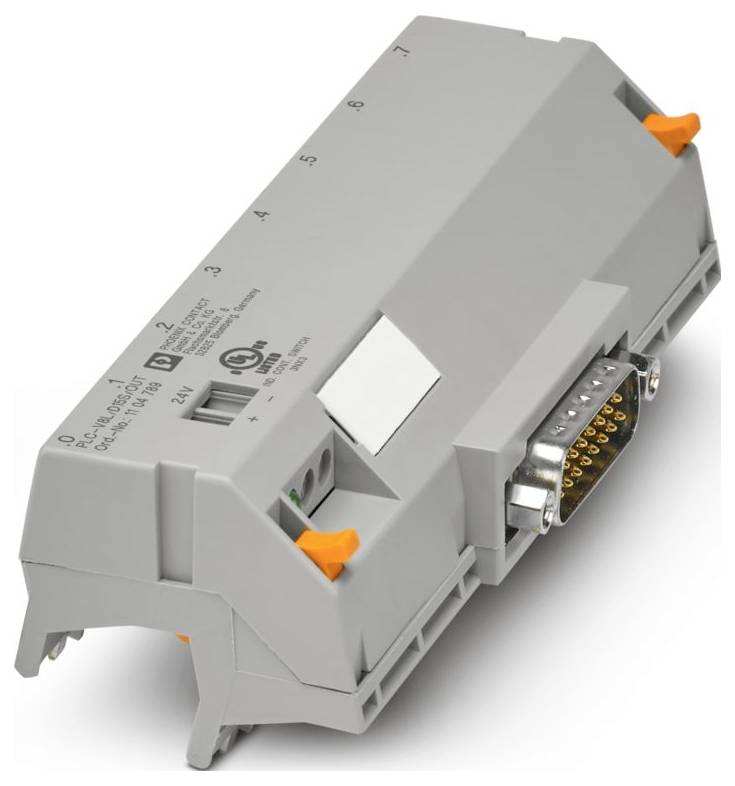

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w pon. 28.09

49 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (308,13 zł / Sztuka)

308,13 zł

379,00 zł

z VAT (klient indywidualny)

Cena netto

tylko 48,77 zł

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: Interfejs PLC
Liczba biegunów: 2
Rodzaj połączenia: śrubowe.
Gwint śrub M3
Moment dokręcania: 0,5 Nm ... 0,6 Nm
Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²; 0,25 mm² ... 2,5 mm² (tuleja bez osłony plastikowej); 0,25 mm² ... 2,5 mm² (tuleja z osłoną plastikową)
Przekrój przewodu sztywnego: 0,2 mm² ... 4 mm²
Przekrój przewodu AWG: 24 ... 12
Szerokość: 112,3 mm
Wysokość: 41,02 mm
Głębokość: 49,89 mm
Kolor: szary (RAL 7042)
Klasa palności zgodnie z UL 94: V0
Warunki środowiskowe: Warunki środowiskowe
Temperatura otoczenia (praca): -40 ° C ... + 70 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... + 70 °C
Wysokość: ≤ 2000 m
Normy/Przepisy: EN IEC 60664-1
Uwaga: Można go zatrzasnąć na 8 zaciskach PLC-INTERFACE
Typ montażu: montaż na klips
Kategoria przepięcia: II
Stopień zanieczyszczenia: 2
Końcówka odizolowanego przewodu: 8 mm
Odstępy izolacyjne i odległości prześwitu: Odstępy izolacyjne i odległości prześwitu
Pozycja montażowa: dowolna
Instrukcja obsługi: Aby zapewnić prawidłowe użytkowanie, należy przestrzegać specyfikacji podanych w wytycznych dotyczących instalacji (patrz Pliki do pobrania). W przypadku stosowania produktów innych firm w aplikacjach lub w połączeniu z produktami innych firm należy przestrzegać specyfikacji, instrukcji bezpieczeństwa i ostrzeżeń danego producenta zewnętrznego.
Oznaczenie: Klasa I, Strefa 2, AEx ec IIC T4
UL, USA / Kanada: UL, USA / Kanada
Zakres napięcia roboczego: 18 V DC ... 30 V DC
Raster: 5 mm
Podłączenie zgodnie z normą: IEC 60807-2
Tryb pracy: 100% ED
Certyfikat: TAE0000196
Wymiary artykułu: Wymiary artykułu
Instrukcja montażu: można łączyć ze sobą bez pozostawiania odstępów
Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC
Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową
Zatwierdzenie budowy statków: Zatwierdzenie budowy statków
Liczba kanałów: 8
Izolacja: Izolacja funkcjonalna
Wskaźnik napięcia roboczego: zielona dioda LED
UL, USA: UL, USA
UL, Kanada: UL, Kanada
UKCA: UKCA
Dane dotyczące budowy statków: Dane dotyczące budowy statków
Temperatura: D
Wilgotność: A
Wibracje: C
EMC: B
Obudowa: Wymagana ochrona zgodnie z przepisami musi być zapewniona po zainstalowaniu na pokładzie
Napięcie znamionowe izolacji: 50 V
Znamionowe napięcie impulsowe: 0,5 kV (1,2 / 50 μs)
Stopień ochrony (miejsce montażu): ≥ IP54
Przekrój przewodu giętkiego (2 przewody o tym samym przekroju): 0,2 mm² ... 1,5 mm²; 0,25 mm² ... 0,75 mm² (tuleja bez osłony plastikowej); 0,5 mm² ... 1,5 mm² (podwójna końcówka przewodu z osłoną plastikową)
Wskaźnik stanu dostępny: tak
Liczba portów: 1
Właściwości izolacyjne: Odległości powietrzne i powierzchniowe: Właściwości izolacyjne: Odległości powietrzne i powierzchniowe
Cykle podłączania: 500
Pasująca karta I/O: uniwersalna
Prąd (na gałąź): ≤ 1 A
Połączenie 1 (poziom sterowania): Połączenie 1 (poziom sterowania)
Połączenie 2 (poziom pola): Połączenie 2 (poziom pola)
Przekrój przewodu sztywnego (2 przewody o takim samym przekroju): 0,2 mm² ... 1,5 mm²
Stopień ochrony (moduł): IP20
Obsługiwana kontrola: uniwersalna: Obsługiwana kontrola: uniwersalna
Podłączenie 3 (zasilanie): Podłączenie 3 (zasilanie)
Prąd (zasilanie): ≤ 3 A

Rodzaj produktu: Połączenie systemowe

Model katalogowy producenta: PLC-V8L/D15S/OUT

Wysokość produktu: 41.02 mm

Długość produktu: 49.89 mm

Szerokość produktu: 112.3 mm

Wymiary: (D x S x W) 49.89 x 112.3 x 41.02 mm

Numer katalogowy producenta: 1104789

Typ montażu: Montaż na klips

Zawartość: 1 szt.

Głębokość produktu: 49.89 mm

Natężenie znamionowe: 1 A

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3563874 Phoenix Contact 1104789 PLC-V8L/D15S/OUT Połączenie systemowe

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3563874 Phoenix Contact 1104789 PLC-V8L/D15S/OUT Połączenie systemowe

Opis

Adapter V8 do 8 x PLC-INTERFACE (14 mm), połączenie 1: 1 x 15-pinowe złącze D-SUB, połączenie 2: złącze wtykowe (zatrzaskowe na 8 zaciskach PLC-INTERFACE), połączenie 3: 1 x 2-pinowy zacisk śrubowy, liczba kanałów: 8, logika sterowania: przełączanie dodatnie

Opis tego produktu został przetłumaczony automatycznie.
