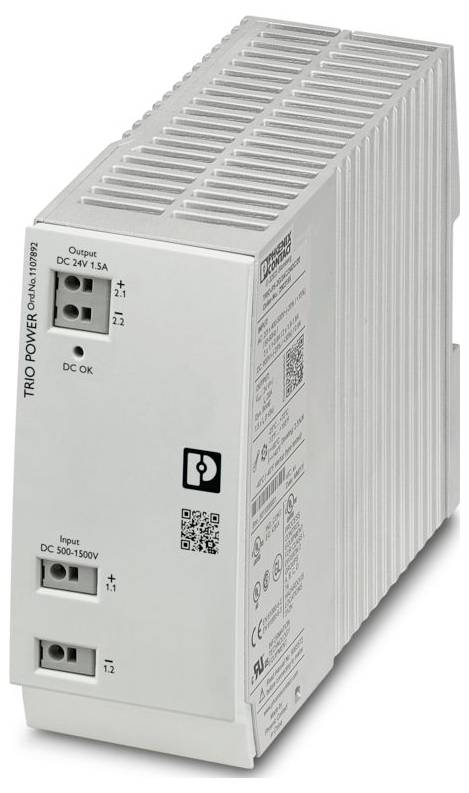

Zdjęcie poglądowe
Phoenix Contact 1107892 Przetwornica DC/DC 24 V/DC 1.5 A Opis 1 szt.
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Suma (439,00 zł / Sztuka)
439,00 zł
356,91 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Przetwornica DC/DC
Dodatkowe informacje:
Dane techniczne
- Rodzina produktów: TRIO POWER
- Typ połączenia: Połączenie wtykowe
- Szerokość: 48 mm
- Wysokość: 130 mm
- Kolor: zielony
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -25 °C ... 70 °C (> 60 °C Obniżanie wartości znamionowych: 2,5 %/K)
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Normy/Przepisy: EN 61000-6-4
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia: Kategoria przepięcia
- Stopień zanieczyszczenia: 2
- Wibracje (działanie):< 15 Hz, amplituda ±2,5 mm (zgodnie z IEC 60068-2-6); 15 Hz ... 150 Hz, 2,3 g, 90 minut.
- Końcówka odizolowanego przewodu: 10 mm
- Przekrój przewodu giętkiego min.: 1 mm²
- Maksymalny przekrój przewodu giętkiego: 2,5 mm²
- Przekrój przewodu sztywnego min.: 1 mm²
- Maksymalny przekrój przewodu sztywnego: 4 mm²
- Pozycja montażu: pozioma szyna montażowa NS 35, EN 60715
- Zakres częstotliwości: 0,15 MHz ... 80 MHz
- Klasa ochrony: II
- Zakres napięcia wejściowego: 500 V DC ... 1500 V DC
- Zakres napięcia wejściowego: 450 V DC ... 1650 V DC
- Wejście szerokie: nie
- Maksymalna wytrzymałość napięciowa: ≤ 1800 V DC 1 s
- Całka prądu rozruchowego (I²t): typ. 0,15 A²s
- Pobór prądu: typ. 85 mA (450 V DC); typ. 30 mA (1500 V/DC)
- Wybór odpowiedniego bezpiecznika do ochrony wejścia: 1 A (gPV)
- Sprawność: typ. 88% (500 V DC); typ. 87% (900 V DC); typ. 83% (1500 V prądu stałego)
- Znamionowe napięcie wyjściowe: 24 V DC ± 3 %
- Prąd wyjściowy znamionowy (IN): 1,5 A
- Zabezpieczenie przed zwarciem: tak
- Bezpieczny w stanie bezczynności: tak
- Możliwość wstecznego zasilania: ≤ 35 V DC
- Zabezpieczenie przeciwprzepięciowe na wyjściu (OVP): ≤ 30 V DC
- Tętnienia resztkowe:< 40 mVSS (tętnienia);< 50 mVSS (szum)
- Czas narastania: ≤ 30 ms (UOUT (10 % ... 90%)
- Możliwość połączenia szeregowego: nie
- Maksymalna strata mocy na biegu jałowym:< 1,1 W (500 V prądu stałego);< 1,4 W (900 V prądu stałego);< 2,4 W (1500 V prądu stałego)
- Maksymalna strata mocy przy obciążeniu znamionowym:< 4,2 W (500 V prądu stałego);< 5,5 W (900 V prądu stałego);< 7,5 W (1500 V prądu stałego)
- Możliwość połączenia równoległego: tak, dla zapewnienia redundancji i zwiększonej wydajności
- Zabezpieczenie strony wtórnej: elektroniczne
- Wejście: 3 kV (poziom surowości testu)> 4 - symetryczne); 4 kV (poziom surowości testu 4 - niesymetryczne)
- Wyjście: 0,5 kV (poziom surowości testu 2 – symetryczne); 1 kV (poziom surowości testu 2 – niesymetryczne)
- Typy sygnalizacji: LED
- Liczba faz: 1
- Napięcie izolacji wejściowe/wyjściowe: 4,2 kV DC (próba typu); 2,6 kV DC (próba jednostkowa)
- Średni czas międzyawaryjny (IEC 61709, SN 29500):> 3 300 000 godzin (25 °C);> 1 760 000 godzin (40 °C);> 740 000 godzin (60 °C)
- Wymiar montażowy: Wymiar montażowy
- Instrukcja montażu: możliwość układania w stosy: poziomo 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), pionowo 50 mm
- Powłoka ochronna: nie
- Klasa palności wg UL 94 (obudowa/zaciski): V0
- Obudowa plastikowa
- Wysokość operacyjna: ≤ 4000 m (> 2000 m, obniżenie mocy: 10%/1000 m)
- Maksymalna dopuszczalna wilgotność (praca): ≤ 95% (przy 25°C, bez kondensacji)
- Wstrząs: 11 ms, 15 g, w każdym kierunku przestrzennym (zgodnie z normą IEC 60068-2-27)
- Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC 2014/30/UE
- Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową 2014/35/UE
- Emisje przewodzone: Emisje przewodzone
- Promieniowanie interferencyjne: Promieniowanie interferencyjne
- Wyładowanie statyczne: Wyładowanie statyczne
- Wyładowanie kontaktowe: 4 kV (poziom surowości testu 2)
- Wyładowanie w powietrzu: 8 kV (poziom surowości testu 3)
- Uwaga: Kryterium A
- Pole elektromagnetyczne RF: Pole elektromagnetyczne RF
- Natężenie pola testowego: 3 V/m (poziom surowości testu 1)
- Szybkie przejściowe sygnały (seria): Szybkie przejściowe sygnały (seria)
- Naprężenie udarowe: Naprężenie udarowe
- Zakłócenia przewodzone: Zakłócenia przewodzone
- Napięcie: 10 V (poziom surowości testu 3)
- Spadki napięcia: Spadki napięcia
- Kryteria: Kryteria
- Kryterium A: Normalne zachowanie podczas pracy w określonych granicach.
- Kryterium B: Tymczasowe upośledzenie działania urządzenia, które urządzenie koryguje samoczynnie.
- Typowe napięcie sieci krajowej: 500 V DC; 1500 V DC
- Typ napięcia zasilania: DC
- Wybierz odpowiedni bezpiecznik do ochrony wejścia: 1500 V DC
- Praca na prądzie stałym: Praca na prądzie stałym
- Obniżanie wartości:> 60 °C ... 70 °C (2,5%/K)
- Odchylenie od reguły:< 1% (rozkład obciążenia statycznego 10% ... 90%);< 3% (obciążenie zmienia się dynamicznie o 10% ... 90%, 10 Hz);< 0,1% (zmiana napięcia wejściowego ±10%)
- Moc wyjściowa: 36 W
- Elastyczny przewód jednożyłowy/punkt zaciskowy z końcówką kablową i osłoną plastikową, min.: 1 mm²
- Elastyczny przewód jednożyłowy/punkt zaciskowy z końcówką kablową i osłoną plastikową, maks.: 2,5 mm²
- Elastyczny przewód jednożyłowy/punkt końcowy z końcówką kablową bez osłony plastikowej, min.: 1 mm²
- Elastyczny przewód jednożyłowy/punkt zaciskowy z końcówką kablową bez osłony plastikowej, maks.: 2,5 mm²
- Przekrój przewodu AWG min: 18
- Przekrój przewodu AWG max: 12
- Odległość montażu w prawo/lewo: 0 mm / 0 mm
- Odległość montażowa góra/dół: 50 mm / 50 mm
- Norma – Bezpieczeństwo elektryczne: EN 62109-1:2011
- Norma – Ochronne napięcie bardzo niskie: IEC 62109-1:2011 (SELV)
- Norma - Bezpieczna separacja: DIN VDE 0100-410
- Aprobaty UL: UL 62109-1:2014;UL 1741
- Materiał obudowy: Poliwęglan
- Emisja interferencyjna: Emisja interferencyjna
- Odporność na zakłócenia: EN 61000-6-2:2005
- Wyjście sygnału: Wskaźnik stanu LED: Wyjście sygnału: Wskaźnik stanu LED
- Oznaczenie sygnalizacji: DC OK
- Wskaźnik stanu: dioda LED „DC OK” zielona
- Wejście/Wyjście: niezbalansowane
- Napięcie zakłóceń radiowych zgodnie z EN 55011: EN 55011 (EN 55022) Klasa A Obszar zastosowania: Przemysł
- Promieniowanie zakłóceń radiowych zgodnie z normą EN 55011: EN 55011 (EN 55022) Klasa A Obszar zastosowania: Przemysł
- DC OK: UOUT> 0,9 x UN (UN = 24 V prądu stałego)
- Uwaga dotycząca wyświetlania statusu: UOUT> 21,5 V: dioda LED świeci
- Głębokość urządzenia (szyna montażowa): 115 mm (Głębokość urządzenia (szyna montażowa))
- IEC 62109-1: II
- Rodzaj produktu
Przetwornica DC/DC
- Model katalogowy producenta
TRIO-PS-2G/1500DC/24DC/1.5
- Minimalne napięcie wejściowe
450 V/DC
- Maksymalne napięcie wejściowe
1650 V/DC
- Napięcie wyjściowe
24 V/DC
- Maksymalne natężenie wyjściowe
1.5 A
- Prąd wyjściowy (maks.) - zaokrąglony
1.5 A
- Połączenie komponentów
Wciskane złącze sprężynowo-klatkowe
- Minimalna temperatura robocza
-25 °C
- Temperatura pracy (maks.)
70 °C
- Wymiary
(D x S x W) 115 x 48 x 130 mm
- Wysokość produktu
130 mm
- Długość produktu
115 mm
- Szerokość produktu
48 mm
- Zawartość
1 szt.
- Głębokość produktu
121 mm
IP20
- Wysokość montażowa
130 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3564296 Phoenix Contact 1107892 Przetwornica DC/DC 24 V/DC 1.5 A Opis 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3564296 Phoenix Contact 1107892 Przetwornica DC/DC 24 V/DC 1.5 A Opis 1 szt.
Opis
Przetwornica DC/DC TRIO POWER z trybem pierwotnym i złączem wtykowym do montażu na szynie DIN, wejście: 1500 V DC, wyjście: 24 V DC / 1,5 A
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
