Phoenix Contact 1217524 Linia połączenia M8 wtyczka prosta do złącza 2 m Ilość pinów: 2 1 szt.

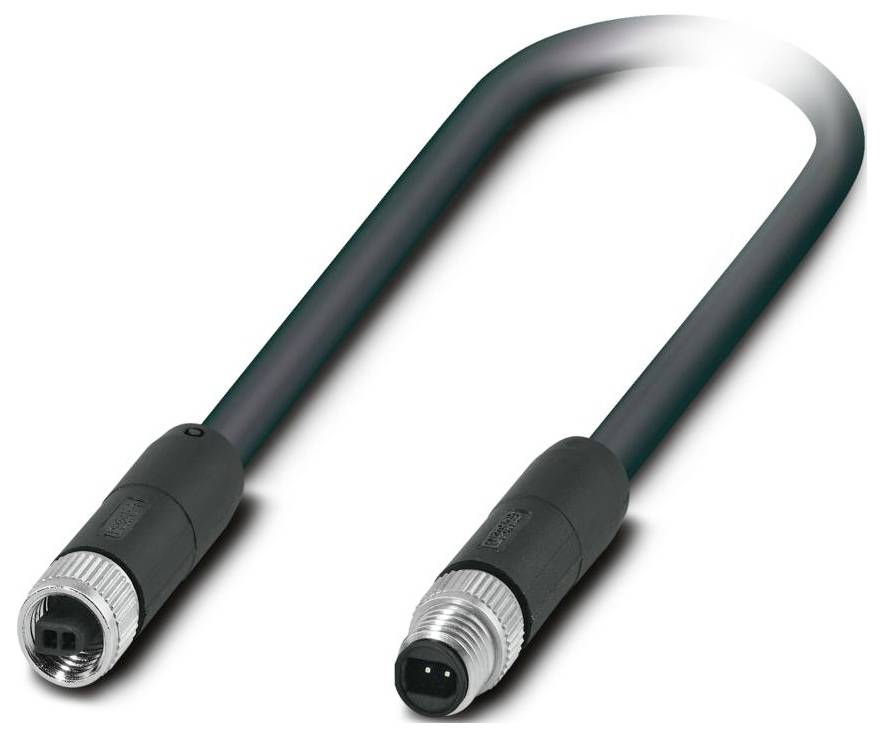

Phoenix Contact 1217524 Linia połączenia M8 wtyczka prosta do złącza 2 m Ilość pinów: 2 1 szt.-0
Zdjęcie poglądowe
Rodzaj produktu
Linia połączenia
Rodzaj złącza
wtyczka prosta do złącza
Standard złącza
RJ45
Złącze po stronie A
złącze męskie M8, proste
Złącze po stronie B
złącze żeńskie M8, proste
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w pt. 6.11
2 Sztuki
Liczba
Suma (209,00 zł / Sztuka)
209,00 zł
169,92 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 19,99 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
Dostępnych jest tylko 2 sztuka
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Dane techniczne

  • Liczba biegunów: 2
  • Napięcie znamionowe UN: 72 V DC
  • Moment dokręcania: 0,2 Nm
  • Klasa palności zgodnie z UL 94: V0
  • Warunki środowiskowe: Warunki środowiskowe
  • Stopień ochrony: IP65/IP67
  • Temperatura otoczenia (praca): -20 °C ... 80 °C (kabel, instalacja stacjonarna)
  • Normy/Przepisy: IEC 63171-5
  • Uwaga: T1-SPE
  • Właściwości izolacyjne: Właściwości izolacyjne
  • Kategoria przepięcia: II
  • Stopień zabrudzenia 3
  • Materiał uszczelnienia: FKM
  • Materiał powierzchni styku: Ni/Au
  • Średnica zewnętrzna przewodu 5.10 mm ±0.2 mm
  • System magistrali: Ethernet
  • Obudowa zewnętrzna, materiał: PVC
  • Materiał przewodnika: cynowane pasma miedziane
  • Długość przewodu: 2 m
  • Przekrój przewodu: 2 x 0,34 mm².
  • Ekranowanie: Zaawansowana technologia ekranowania
  • Oznaczenie standardowe: złącze M8
  • Wskaźnik stanu: nie
  • Powłoka zewnętrzna, kolor: czarny
  • Zastosowanie: Standardowe
  • Medium transmisyjne: miedź
  • Rezystancja izolacji: ≥ 5 GΩ*km
  • Materiał styku: Cu
  • Przypisanie połączenia: Przypisanie połączenia
  • Wskaźnik statusu dostępny: nie
  • Materiał nośnika styków: PP
  • Styl UL AWM: 2095 (80°C / 300 V)
  • Ekranowany: tak
  • Typ kabla: Ethernet jednoparowy PVC giętki czarny [97B]
  • Struktura przewodnika linii sygnałowej: 7x
  • Linia sygnałowa AWG: 22
  • Średnica przewodu wraz z izolacją: 1,65 mm
  • Materiał izolacji przewodów: spieniony PE
  • Pojedynczy przewód, kolor: biały, niebieski
  • Grubość ścianki zewnętrznej: 0,55 mm
  • Łączne splatanie: 1 para z wypełnieniami splatana wzdłużnie
  • Napięcie znamionowe kabla: 300 V
  • Minimalny promień gięcia przy montażu na stałe: 4 x D
  • Najmniejszy promień gięcia, przy montażu na stałe: 21 mm
  • Ognioodporność: zgodnie z FT-2
  • Liczba wyjść kablowych: 1
  • Cykle godowe: ≥ 100
  • Połączenie 1: Połączenie 1
  • Port 2: Port 2
  • Maksymalna rezystancja przewodu: ≤ 59,4 Ω/km
  • Budowa przewodnika: 1 x 2 x AWG 22/7, S/FTP
  • Pokrycie ekranu optycznego: 80%
  • Impedancja charakterystyczna: 100 Ω ±15 Ω (przy 20 MHz)
  • M8: M8
  • Skręcanie par: 2 przewody na parę
  • Materiał korpusu uchwytu: TPU, trudnopalny, samogasnący
  • Materiał śruby: odlew cynkowy, niklowany
  • Typ czujnika: Ethernet jednoparowy
  • Typ/kategoria sygnału: Ethernet jednoparowy CAT B (IEC 63171)
  • Prędkość transferu: do 10 Mbit/s
  • Rysunek wymiarowy: Schemat wyprowadzeń Ethernetu jednoparowego, 2-pinowego
  • Konstrukcja: gniazdo M8, proste, 2-pinowe, ekranowane (Advanced Shielding Technology), kodowanie: SPE
  • Kontakt | Kolor (oznaczenie sygnału) | Kontakt (opcjonalnie): 1 (wtyczka) | WH (RX/TX+) | 1 (gniazdo); 2 (wtyczka) | BU (RX/TX-) | 2 (gniazdo)
  • Jednoparowy Ethernet PVC giętki czarny [97B]: Jednoparowy Ethernet PVC giętki czarny [97B]
Model katalogowy producenta

SPE-T1-M8MSM/2,0-97B/M8FSF

Rodzaj produktu

Linia połączenia

Rodzaj złącza

wtyczka prosta do złącza

Standard złącza

RJ45

Złącze po stronie A

złącze męskie M8, proste

Złącze po stronie B

złącze żeńskie M8, proste

Ilość pinów

2

Długość kabla

2 m

Materiał osłony kabla

PVC

Napięcie znamionowe

72 V/DC

Średnica zewnętrzna

5.10 mm

Przekrój przewodu czujnika/aktuatora

0.34 mm²

Rodzaj gwintu

M8

Rodzaj gwintu montażowego kabla

M8

Kolor kabla

czarny

Materiał styku

miedź

Powierzchnia styku

Ni/Au

IP65

IP67

Specyfikacja

ekranowany

Minimalna temperatura

-20 °C

Maksymalna temperatura

80 °C

Numer katalogowy producenta

1217524

Zawartość

1 szt.

Średnica kabla

5.10 mm

Maksymalna średnica kabla

5.10 mm

Zakres średnicy kabla

5.10 mm (max)

Napięcie znamionowe

72 V

Produkt ekranowany

tak

UKCA

tak

Do pobrania

Karta katalogowa

Karta katalogowa 3566666 Phoenix Contact 1217524 Linia połączenia M8 wtyczka prosta do złącza 2 m Ilość pinów: 2 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3566666 Phoenix Contact 1217524 Linia połączenia M8 wtyczka prosta do złącza 2 m Ilość pinów: 2 1 szt.

Opis

Kabel sieciowy, jednoparowy Ethernet CAT A (10 Mb/s), 2-pinowy, PVC, czarny, ekranowany (Advanced Shielding Technology), wtyczka prosta M8-SPE/IP67 i gniazdo proste M8-SPE/IP67, długość kabla: 2 m
