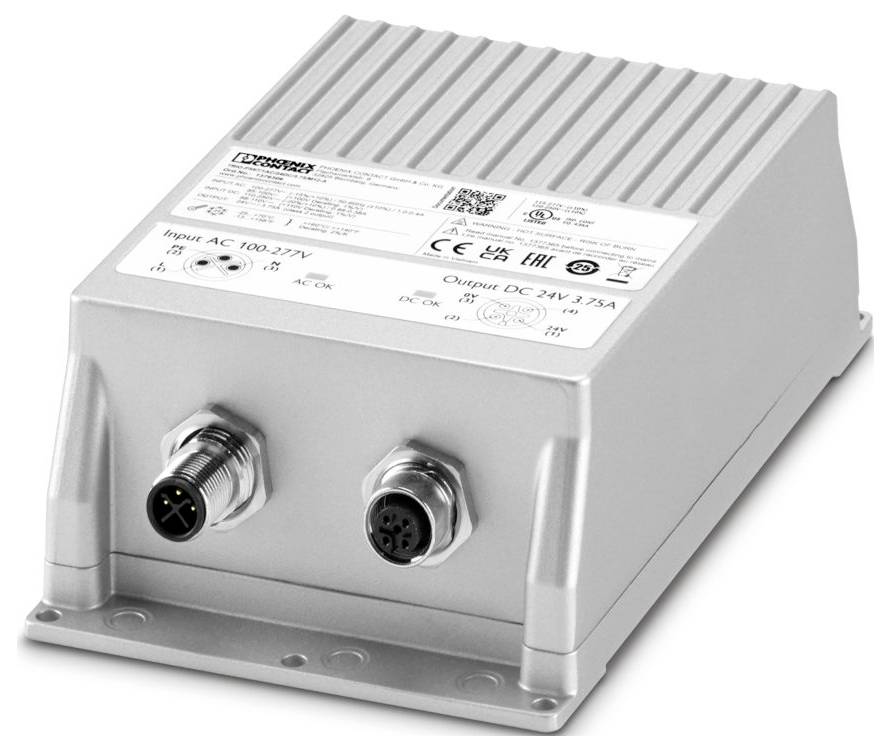

Zdjęcie poglądowe
Phoenix Contact 1376306 zasilanie elektryczne 24 V/DC 3.75 A
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Suma (769,00 zł / Sztuka)
769,00 zł
625,20 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Zasilanie
- Wyjście
Dane techniczne
- Rodzina produktów: TRIO POWER
- Ilość biegunów: 4
- Typ połączenia: złącze okrągłe M12
- Szerokość: 100 mm
- Wysokość: 164 mm
- Głębokość: 53 mm
- Kolor: zielony
- Warunki środowiskowe: Warunki środowiskowe
- Stopień ochrony: IP67
- Temperatura otoczenia (praca): -25 °C ... 70 °C (obniżanie wartości znamionowych)> 60 °C: 2%/K)
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Normy/Przepisy: EN 61000-6-3
- Rodzaj montażu: montaż ścienny
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia: Kategoria przepięcia
- Poziom zanieczyszczenia: 2 (IEC 61010-1)
- Dopuszczalna wilgotność (podczas pracy): ≤ 100% (przy 25°C, bez kondensacji)
- Wibracje (praca): 10 Hz ... 59,6 Hz, amplituda ±0,35 mm (zgodnie z IEC 60068-2-6); 59,6 Hz ... 150 Hz, 5 g, 20 cykli
- Zakres częstotliwości: 0,15 MHz ... 80 MHz
- Oznaczenie: UL/C-UL Listed UL 61010-2-201
- Średnica: 4,2 mm
- Klasa ochrony: I
- Częstotliwość: 50 Hz
- Zakres napięcia wejściowego: 110 V DC ... 250 V DC
- Zakres napięcia wejściowego: 110 V DC ... 250 V prądu stałego -20% ... +10%; 120 V prądu stałego ... 250 V prądu stałego ±10% (UL)
- Prąd rozruchowy: ≤ 35 A (typowo, 277 V AC); 17 A (typowo, 120 V AC)
- Całka prądu rozruchowego (I2t):< 0,45 A2s
- Czas trwania przerwy w sieci:> 25 ms (prąd przemienny 120 V);> 25 ms (prąd przemienny 230 V)
- Pobór prądu: 0,88 A (110 V DC); 0,38 A (250 V DC)
- Czas włączenia:< 0,2 sekundy
- Bezpiecznik wejściowy: 4 A (wewnętrzny (zabezpieczenie urządzenia))
- Dobór odpowiedniego bezpiecznika do ochrony wejścia: 6 A ... 16 A (USA/KANADA: zabezpieczenie obwodu odgałęzionego ≤ 20 A) (Charakterystyka B, C, D, K lub równoważna)
- Sprawność: typowo 93% (120 V AC); typowo 94% (prąd przemienny 230 V)
- Napięcie wyjściowe znamionowe: 24 V DC ±2% (SELV)
- Prąd wyjściowy znamionowy (IN): 3,75 A (wyjście NEC klasy 2)
- Zabezpieczenie przed zwarciem: tak
- Bezpieczny w stanie bezczynności: tak
- Możliwość wstecznego zasilania: ≤ 35 V DC
- Zabezpieczenie przeciwprzepięciowe na wyjściu (OVP): ≤ 35 V DC
- Tętnienia resztkowe: ≤ 10 mVSS
- Czas narastania: typ. 100 ms (UOUT (10 % ... 90%)
- Możliwość łączenia szeregowego: tak, w celu zwiększenia napięcia
- Maksymalna strata mocy na biegu jałowym:< 0,25 W (prąd przemienny 120 V);< 0,28 W (prąd przemienny 230 V)
- Maksymalna strata mocy przy obciążeniu znamionowym:< 7,4 W (prąd przemienny 120 V);< 6 W (prąd przemienny 230 V)
- Połączenie równoległe: tak, dla zwiększenia mocy i redundancji z diodą
- Zabezpieczenie strony wtórnej: elektroniczne
- Wejście: 2 kV (poziom surowości testu 4 – symetryczne); 4 kV (poziom surowości testu 4 – niesymetryczne)
- Wyjście: 1 kV (poziom surowości testu 3 – symetryczne); 2 kV (poziom surowości testu 3 – niesymetryczne)
- Typy sygnalizacji: LED
- Liczba faz: 1
- Napięcie izolacji wejściowe/wyjściowe: 4 kV AC (test typu); 3 kV AC (test jednostkowy)
- Średni czas międzyawaryjny (IEC 61709, SN 29500):> 1475000 godz. (25 °C);> 1 000 000 godzin (40 °C);> 500 000 godzin (60 °C)
- Wymiary artykułu: Wymiary artykułu
- Wymiar montażowy: Wymiar montażowy
- Powłoka ochronna: nie
- Klasa palności wg UL 94 (obudowa/zaciski): V0
- Materiał obudowy: metal
- Wysokość operacyjna: ≤ 4000 m (> 2000 m, obniżenie mocy: 10%/1000 m)
- Klasa klimatyczna: 4K26 (EN 60721-3-4)
- Maksymalna dopuszczalna wilgotność (praca): ≤ 100% (przy 25°C, bez kondensacji)
- Wstrząs: 18 ms, 30 g, w każdym kierunku przestrzennym (zgodnie z normą IEC 60068-2-27)
- EN 61010-1: II (≤ 4000 m)
- EN 62477-1: III (≤ 2000 m)
- Oznaczenie standardowe: wahania napięcia sieci/niedobór napięcia
- Ochronne bardzo niskie napięcie: Ochronne bardzo niskie napięcie
- UL: UL
- Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC 2014/30/UE
- Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową 2014/35/UE
- Emisje przewodzone: Emisje przewodzone
- Promieniowanie interferencyjne: Promieniowanie interferencyjne
- Wyładowanie statyczne: Wyładowanie statyczne
- Wyładowanie kontaktowe: 6 kV (poziom surowości testu 3)
- Uwaga: Kryterium B
- Pole elektromagnetyczne RF: Pole elektromagnetyczne RF
- Natężenie pola testowego: 10 V/m (poziom surowości testu 3)
- Szybkie przejściowe sygnały (seria): Szybkie przejściowe sygnały (seria)
- Naprężenie udarowe: Naprężenie udarowe
- Zakłócenia przewodzone: Zakłócenia przewodzone
- Napięcie: 230 V AC
- Spadki napięcia: Spadki napięcia
- Spadek napięcia: 0%
- Kryteria: Kryteria
- Kryterium A: Normalne zachowanie podczas pracy w określonych granicach.
- Kryterium B: Tymczasowe upośledzenie działania urządzenia, które urządzenie koryguje samoczynnie.
- Kryterium C: Tymczasowe upośledzenie działania urządzenia, które można skorygować za pomocą samego urządzenia lub przywrócić poprzez obsługę elementów sterujących.
- Praca AC: Praca AC
- Forma sieci: Sieć gwiazdy (TN, TT, IT (PE))
- Typowe napięcie sieciowe: 120 V AC; 230 V AC
- Typ napięcia zasilania: DC
- Zakres częstotliwości prądu przemiennego: 50 Hz ... 60 Hz ±10%
- Zakres częstotliwości (fN): 50 Hz ... 60 Hz ±10%
- Obwód zabezpieczający: Zabezpieczenie przed przepięciami przejściowymi | Warystor
- Współczynnik mocy (cos phi):> 0,92
- Prąd upływu do PE:< 0,5 mA
- Praca na prądzie stałym: Praca na prądzie stałym
- Obniżanie wartości:> 60 °C ... 70 °C (2,0 %/K)
- Odchylenie od reguły:< 1% (rozkład obciążenia statycznego 10% ... 90%);< 3% (obciążenie zmienia się dynamicznie o 10% ... 90%, 10 Hz);< 0,1% (zmiana napięcia wejściowego ±10%)
- Moc wyjściowa: 90 W
- Odległość montażowa prawa/lewa: 20 mm / 20 mm
- Odległość montażowa góra/dół: 50 mm / 100 mm
- Prądy harmoniczne: Prądy harmoniczne
- Liczba okresów: 1 okres
- Materiał obudowy: aluminium (AlMg3)
- Emisja interferencyjna: Emisja interferencyjna
- Odporność na zakłócenia: Odporność na zakłócenia zgodnie z normami EN 61000-6-1 (mieszkaniowe), EN 61000-6-2 (przemysłowe)
- Napięcie odcięcia:< 70 V prądu stałego
- Sygnał: DC OK: Sygnał: DC OK
- Ciągły prąd obciążenia: 100 mA
- Wyjście sygnału: Wskaźnik stanu LED: Wyjście sygnału: Wskaźnik stanu LED
- Oznaczenie sygnalizacji: DC OK
- Wskaźnik statusu: dioda LED
- Wejście/Wyjście: niezbalansowane
- Napięcie zakłóceń radiowych zgodnie z EN 55011: EN 55011 (EN 55022) Klasa B Obszar zastosowania: Przemysł i budownictwo mieszkaniowe
- Promieniowanie zakłóceń radiowych zgodnie z EN 55011: EN 55011 (EN 55022) Klasa B Obszar zastosowania: Przemysł i budownictwo mieszkaniowe
- Bezpieczeństwo elektryczne: Bezpieczeństwo elektryczne
- Wahania napięcia sieciowego/niedostateczne napięcie: Wahania napięcia sieciowego/niedostateczne napięcie
- Napięcie włączenia: ≥ 75 V DC
- Kodowanie: A
- Rodzaj blokady: Blokada śrubowa M12
- AC OK: ACIn> 0,76 x ACN (ACN = 100 V prądu przemiennego)
- DC OK: UOUT> 0,9 x UN (UN = 24 V prądu stałego)
- Otwór wiertniczy: Otwór wiertniczy
- Zasilacze niskonapięciowe z wyjściem prądu stałego: Zasilacze niskonapięciowe z wyjściem prądu stałego
- Przepisy bezpieczeństwa dla elektrycznych urządzeń pomiarowych, sterujących, regulacyjnych i laboratoryjnych: Przepisy bezpieczeństwa dla elektrycznych urządzeń pomiarowych, sterujących, regulacyjnych i laboratoryjnych
- Wartości graniczne dla prądów harmonicznych: Wartości graniczne dla prądów harmonicznych
- Stopień ochrony zapewniany przez obudowy (kod IP): Stopień ochrony zapewniany przez obudowy (kod IP)
- Przełączanie szczytów Obciążenie znamionowe:< 100 mV
- Rodzaj produktu
zasilanie elektryczne
- Maksymalne napięcie wejściowe
277 V/AC
250 V/DC
- Maksymalne natężenie wyjściowe
3.75 A
- Prąd wyjściowy (maks.) - zaokrąglony
3.75 A
- Minimalne napięcie wejściowe
100 V/AC
110 V/DC
- Wymiary
(D x S x W) 53 x 100 x 164 mm
- Maksymalne napięcie wyjściowe
24 V/DC
- Połączenie komponentów
złącze
IP67
- Klasa ochrony
I
- Temperatura pracy (maks.)
70 °C
- Maksymalna temperatura pracy
70 °C
- Minimalna temperatura pracy
60 °C
- Minimalna temperatura robocza
-25 °C
- Zakres temperatury roboczej
-25 °C - 70 °C
- Szerokość produktu
100 mm
- Wysokość produktu
164 mm
- Długość produktu
53 mm
- Model katalogowy producenta
TRIO-PS67/1AC/24DC/3.75/M12-A
- Głębokość produktu
53 mm
- Wysokość montażowa
160 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3588067 Phoenix Contact 1376306 zasilanie elektryczne 24 V/DC 3.75 A
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3588067 Phoenix Contact 1376306 zasilanie elektryczne 24 V/DC 3.75 A
Opis
Zasilacz impulsowy TRIO POWER, złącze okrągłe M12, montaż ścienny, wejście: 1-fazowe, wyjście: 24 V DC / 3,75 A
