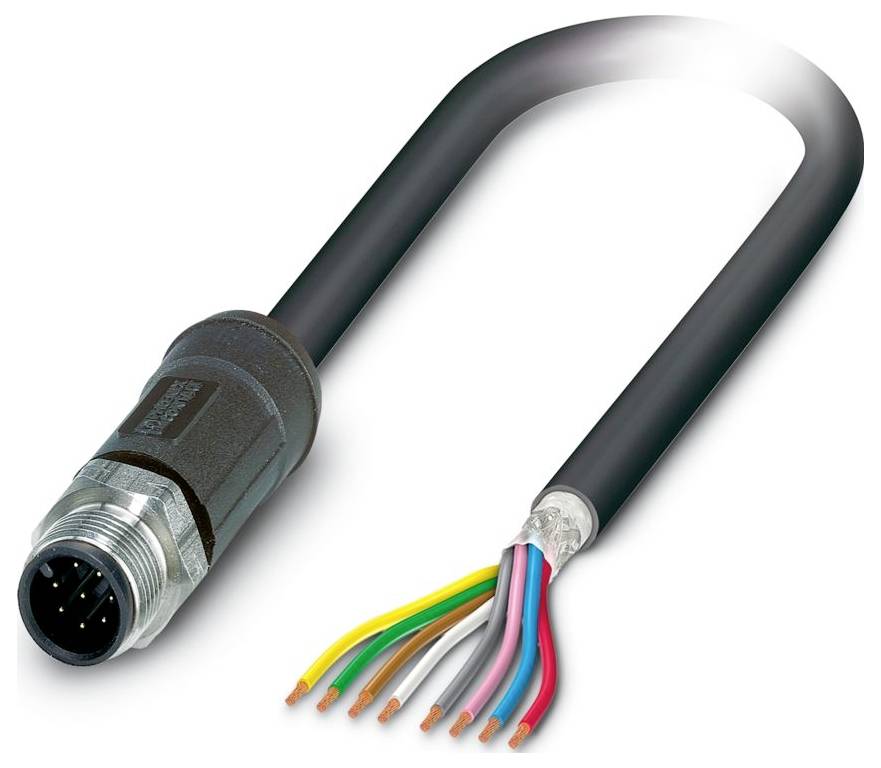

Zdjęcie poglądowe
Phoenix Contact 1407280 kabel czujnika/siłownika SAC-8P-M12MS/ 5,0-28X SH OD, piny: 8, 5 m, 1 szt.
Rodzaj produktu
kabel czujnika/siłownika
Złącze po stronie A
złącze męskie M12, proste
Złącze po stronie B
kabel, otwarte końcówki
Ilość pinów
8
Długość kabla
5 m
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Suma (259,00 zł / Sztuka)
259,00 zł
210,57 zł
bez VAT (klient biznesowy)
Cena brutto
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Konstrukcja: wolny koniec kabla
- Ilość biegunów 8
- Napięcie znamionowe UN: 30 V AC; 30 V DC
- Moment dokręcania: 0,4 Nm (złącze M12)
- Klasa palności zgodnie z UL 94: V0
- Dane mechaniczne: Dane mechaniczne
- Warunki środowiskowe: Warunki środowiskowe
- Klasa ochrony: IP65; IP67; IP68; IP69K
- Temperatura otoczenia (praca): -40 ° C ... 105 °C (kabel, instalacja stała); -15 °C ... 105 °C (kabel, instalacja elastyczna); 20 °C ±5 °C (kabel, zastosowanie w łańcuchu kablowym)
- Normy/Przepisy: IEC 61076-2-101
- Właściwości izolacyjne: Właściwości izolacyjne
- Stopień zabrudzenia 3
- Materiał powierzchni styku: Ni/Au
- Prąd znamionowy IN: 2 A
- Średnica zewnętrzna przewodu 7.25 mm ±0.3 mm
- Powłoka zewnętrzna, materiał: PE-X
- Materiał przewodnika: gołe pasma miedziane
- Długość przewodu: 5 m
- Przekrój przewodu: 8x 0,25 mm²
- Połączenie przewodów: Połączenie przewodów
- Oznaczenie standardowe: złącze M12
- Wskaźnik stanu: nie
- Obudowa zewnętrzna, kolor: czarno-szary RAL 7021
- Zastosowanie: Tereny zewnętrzne
- Inne właściwości wytrzymałościowe: odporność na paliwa (zgodnie z normą IEC 60811, 168 h w temp. 70°C); odporność na promieniowanie UV (zgodnie z normą DIN VDE 0276-605)
- Kodowanie: A
- Rezystancja izolacji: ≥ 100 MΩ*km (przy 20 °C)
- Kontakt materiałowy: CuSn
- Napięcie testowe: ≥ 3000 V AC (test iskrowy)
- Wskaźnik statusu dostępny: nie
- Materiał nośnika styków: PP
- Masa liniowa: 81 kg/km
- Ekranowany: tak
- Typ kabla: PE-X czarny [28X]
- Budowa żyły kabla sygnałowego: 32 x 0,10 mm
- Linia sygnałowa AWG: 24
- Średnica przewodu wraz z izolacją: 1,17 mm ±0,02 mm
- Materiał izolacji przewodu: PE-X
- Pojedynczy przewód, kolor: biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony
- Grubość ścianki wewnętrznej: ok. 0,50 mm
- Grubość ścianki zewnętrznej powłoki: ok. 0,70 mm
- Całkowite splatanie: 8 pasm wokół wypełniacza do rdzenia
- Napięcie znamionowe kabla: ≤ 300 V AC
- Minimalny promień gięcia przy montażu na stałe: 5 x D
- Minimalny promień gięcia przy elastycznym ułożeniu: 10 x D
- Najmniejszy promień gięcia, przy montażu na stałe: 37 mm
- Najmniejszy promień gięcia, montaż elastyczny: 73 mm
- Nośność dynamiczna (zginanie): Maksymalna liczba cykli zginania: 1 000 000, promień gięcia: 10 x D, odległość przesuwu: 10 m, prędkość przesuwu: 3 m/s, przyspieszenie: 10 m/s²
- Ognioodporność: zgodnie z DIN EN 60332-1-2; zgodnie z DIN EN 50266-2-5
- Odporność na olej: zgodnie z normą DIN EN 60811-2-1, 168 h w temp. 100 °C; zgodnie z normą DIN EN 50306
- Właściwości szczególne: Indukcyjność ok. 0,48 mH/km; usieciowanie radiacyjne
- Liczba wyjść kablowych: 1
- Cykle godowe: ≥ 100
- Połączenie 1: Połączenie 1
- Typ kodowania: A
- Port 2: Port 2
- Grubość ścianki izolacji: ok. 0,25 mm (izolacja przewodu)
- Maksymalna rezystancja przewodu: ≤ 78 Ω/km (przy 20 °C)
- Bezhalogenowy: zgodnie z normą DIN VDE 0472 część 815; zgodnie z normą DIN EN 50267-2-1
- M12: M12
- Pokrycie ekranu optycznego: 85%
- Napięcie probiercze przewód/ekran: ≥ 1000,00 V AC (przez 10 s)
- Materiał korpusu uchwytu: PP
- Materiał śruby: stal nierdzewna
- Temperatura otoczenia (praca) (wtyczka/gniazdo): -40 °C ... 105 °C (wtyczka/gniazdo)
- Pojemność robocza: ok. 80 pF (przewód-przewód); ok. 125 pF (ekran druciany)
- Materiał wypełniający: przędza PP
- Całkowita długość skrętu: 67 mm
- PE-X czarny [28X]: PE-X czarny [28X]
- Temperatura otoczenia (robocza): -40 °C ... 85 °C (podczas szybkich zmian temperatury (zgodnie z IEC 60512-11-4))
- Model katalogowy producenta
SAC-8P-M12MS/ 5,0-28X SH OD
- Rodzaj produktu
kabel czujnika/siłownika
- Złącze po stronie A
złącze męskie M12, proste
- Złącze po stronie B
kabel, otwarte końcówki
- Ilość pinów
8
- Długość kabla
5 m
- Materiał osłony kabla
PE-X
- Napięcie znamionowe
30 V/AC
30 V/DC
- Średnica zewnętrzna
7.25 mm
- Przekrój przewodu czujnika/aktuatora
0.25 mm²
- Połączenie komponentów
wolny koniec kabla
- Rodzaj gwintu
M12
- Kolor kabla
Czarny szary (RAL 7021)
- Kodowanie
A
- Materiał styku
CuSn (brąz)
- Powierzchnia styku
Ni/Au
IP65
IP67
IP68
IP69K
- Specyfikacja
bezhalogenowy
ekranowany
- Minimalna temperatura
-40 °C
- Maksymalna temperatura
105 °C
- Numer katalogowy producenta
1407280
- Zawartość
1 szt.
- Średnica kabla
7.25 mm
- Maksymalna średnica kabla
7.25 mm
- Zakres średnicy kabla
7.25 mm (max)
- Napięcie znamionowe
30 V
- Produkt ekranowany
tak
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3586371 Phoenix Contact 1407280 kabel czujnika/siłownika SAC-8P-M12MS/ 5,0-28X SH OD, piny: 8, 5 m, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3586371 Phoenix Contact 1407280 kabel czujnika/siłownika SAC-8P-M12MS/ 5,0-28X SH OD, piny: 8, 5 m, 1 szt.
Opis
Kabel czujnika/siłownika, 8-pinowy, PE-X/PE-X bezhalogenowy, czarno-szary RAL 7021, ekranowany, złącze proste M12, kodowanie: A, do wolnego końca przewodu, długość kabla: 5 m, do zastosowań zewnętrznych, z radełkowaniem ze stali nierdzewnej
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
