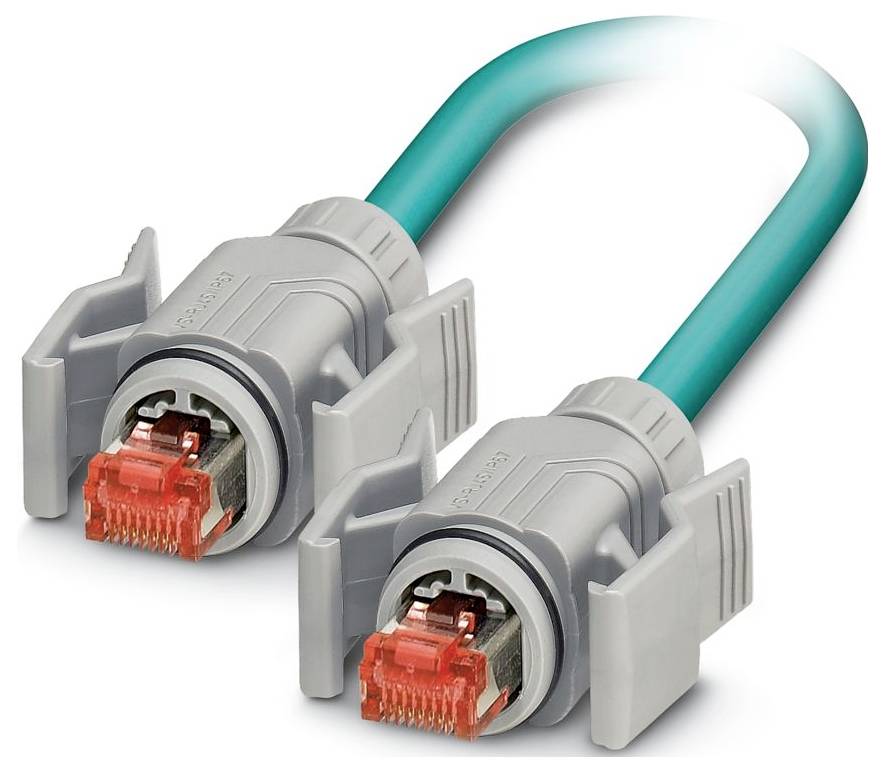

Zdjęcie poglądowe
Phoenix Contact 1408956 Linia połączenia 2 m Ilość pinów: 8 1 szt.
Rodzaj produktu
Linia połączenia
Standard złącza
RJ45
Złącze po stronie A
złącze męskie RJ45
Złącze po stronie B
złącze męskie RJ45
Ilość pinów
8
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Suma (219,00 zł / Sztuka)
219,00 zł
178,05 zł
bez VAT (klient biznesowy)
Cena brutto
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: RJ45 BASIC IE8 CAT5
- Ilość biegunów 8
- Napięcie nominalne UN: 48 V
- Klasa palności zgodnie z UL 94: V2
- Stopień ochrony: IP67/IP65
- Temperatura otoczenia (praca): -40 ° C ... 80 °C (kabel, instalacja stała); -20 °C ... 80 °C (kabel, elastyczna instalacja)
- Stopień zanieczyszczenia: 2
- Materiał powierzchni styku: Ni/Au
- Prędkość transmisji: 1 Gbit/s
- Prąd znamionowy IN: 1 A
- Średnica zewnętrzna przewodu 6.40 mm ±0.2 mm
- Obudowa zewnętrzna, materiał: PUR
- Materiał przewodnika: gołe pasma miedziane
- Długość przewodu: 2,00 m
- Przekrój przewodu: 4x 2x 0,14 mm²
- Napięcie znamionowe (III/3): 72 V (prąd stały)
- Obudowa zewnętrzna, kolor: błękitny morski RAL 5021
- Kolor obudowy: szary
- Rezystancja izolacji: ≥ 5 GΩ*km
- Kontakt materiałowy: CuSn
- Materiał nośnika styków: PC
- Masa liniowa: 47 kg/km
- Typ UL AWM: 20963 (80°C / 30 V)
- Ekranowany: tak
- Typ kabla: Elastyczny Ethernet CAT5, 4-parowy [94B]
- Struktura przewodnika linii sygnałowej: 7x 0,16 mm
- Linia sygnałowa AWG: 26
- Średnica przewodu wraz z izolacją: 0,96 mm
- Materiał izolacji przewodów: spieniony PE
- Przewód jednożyłowy, kolor: biały/niebiesko-niebieski, biały/pomarańczowo-pomarańczowy, biały/zielono-zielony, biały/brązowo-brązowy
- Grubość ścianki zewnętrznej: 1,05 mm
- Łączne okablowanie: 4 pary do duszy
- Napięcie znamionowe kabla: ≤ 100 V
- Minimalny promień gięcia przy montażu na stałe: 4 x D
- Minimalny promień gięcia przy elastycznym ułożeniu: 8 x D
- Najmniejszy promień gięcia, przy montażu na stałe: 26 mm
- Najmniejszy promień gięcia, montaż elastyczny: 52 mm
- Ognioodporność: zgodnie z normą IEC 60332-1-2
- Odporność na olej: zgodnie z EN 60811-2-1
- Cykle godowe: ≥ 750
- Połączenie 1: Połączenie 1
- Port 2: Port 2
- Bezhalogenowy: zgodnie z normą IEC 60754-1
- Budowa przewodu: 4x2xAWG26/7, SF/UTP
- Pokrycie ekranu optycznego: 70%
- Rezystancja pętli: ≤ 290,00 Ω/km
- Impedancja charakterystyczna: 100 Ω ±5 Ω (przy 100 MHz)
- Napięcie probiercze przewód/przewód: 700 V (50 Hz, 1 min.)
- Napięcie probiercze przewód/ekran: 700,00 V (50 Hz, 1 min.)
- Skręcanie par: 2 przewody na parę
- Typ czujnika: Ethernet
- Typ/kategoria sygnału: Ethernet CAT6 (IEC 11801:2002), 1 Gbit/s
- Charakterystyka transmisji (kategoria): CAT5 (IEC 11801:2002)
- Czas propagacji sygnału: 5,3 ns/m
- Rezystancja sprzężenia: ≤ 100,00 mΩ/m (przy 10 MHz)
- Pojemność linii: 48 nF/km (przy 1 kHz)
- Wytrzymałość na rozciąganie: ≤ 100 N
- Przesłuch bliski (NEXT): 71,3 dB (przy 1 MHz); 62,3 dB (przy 4 MHz); 56,3 dB (przy 10 MHz); 53,2 dB (przy 16 MHz); 51,8 dB (przy 20 MHz); 48,9 dB (przy 31,25 MHz); 44,4 dB (przy 62,5 MHz); 41,3 dB (przy 100 MHz)
- Suma mocy przesłuchu bliskiego końca (PSNEXT): 62,3 dB (przy 1 MHz); 53,3 dB (przy 4 MHz); 47,3 dB (przy 10 MHz); 44,2 dB (przy 16 MHz); 42,8 dB (przy 20 MHz); 39,9 dB (przy 31,25 MHz); 35,4 dB (przy 62,5 MHz); 32,3 dB (przy 100 MHz)
- Straty odbiciowe (RL): 23 dB (przy 4 MHz); 24,1 dB (przy 8 MHz); 25 dB (przy 10 MHz); 25 dB (przy 16 MHz); 25 dB (przy 20 MHz); 23,6 dB (przy 31,25 MHz); 21,5 dB (przy 62,5 MHz); 20,1 dB (przy 100 MHz)
- Tłumienie ekranowania: 3,2 dB (przy 1 MHz); 6 dB (przy 4 MHz); 9,5 dB (przy 10 MHz); 12,1 dB (przy 16 MHz); 13,6 dB (przy 20 MHz); 17,1 dB (przy 31,25 MHz); 24,8 dB (przy 62,5 MHz); 32 dB (przy 100 MHz)
- Temperatura otoczenia (instalacja): -20 °C ... do 80 °C
- Szybkość transferu: 1 Gbit/s
- Rysunek wymiarowy: Schemat pinów złącza RJ45
- Konstrukcja: wtyczka RJ45, prosta, 8-pinowa, mechanizm blokujący
- Siła wsuwania: 30 N (na styk sygnałowy)
- Siła naciągu: 50 N (na styk sygnałowy)
- Elastyczny kabel Ethernet CAT5, 4-parowy [94B]: Elastyczny kabel Ethernet CAT5, 4-parowy [94B]
- Model katalogowy producenta
NBC-R4MC/2,0-94B/R4MC
- Rodzaj produktu
Linia połączenia
- Standard złącza
RJ45
- Złącze po stronie A
złącze męskie RJ45
- Złącze po stronie B
złącze męskie RJ45
- Ilość pinów
8
- Długość kabla
2 m
- Materiał osłony kabla
PUR
- Napięcie znamionowe
48 V
- Średnica zewnętrzna
6.40 mm
- Przekrój przewodu czujnika/aktuatora
0.14 mm²
- Połączenie komponentów
RJ45
- Kolor kabla
niebieski
- Materiał styku
CuSn (brąz)
- Powierzchnia styku
Ni/Au
IP67
IP65
- Specyfikacja
bezhalogenowy
ekranowany
- Minimalna temperatura
-40 °C
- Maksymalna temperatura
80 °C
- Numer katalogowy producenta
1408956
- Zawartość
1 szt.
- Średnica kabla
6.40 mm
- Maksymalna średnica kabla
6.40 mm
- Zakres średnicy kabla
6.40 mm (max)
- Napięcie znamionowe
48 V
- Produkt ekranowany
tak
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 3586459 Phoenix Contact 1408956 Linia połączenia 2 m Ilość pinów: 8 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3586459 Phoenix Contact 1408956 Linia połączenia 2 m Ilość pinów: 8 1 szt.
Opis
Kabel sieciowy, klasa ochrony: IP67, długość kabla: 2 m, liczba biegunów: 8, 1 Gbit/s, CAT5, wyjście kabla: proste, Ethernet
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
