Name: Phoenix Contact 1416352 Zestaw złączy męskich 1 szt.
Brand: Phoenix Contact
SKU: 2136606
Availability: BackOrder

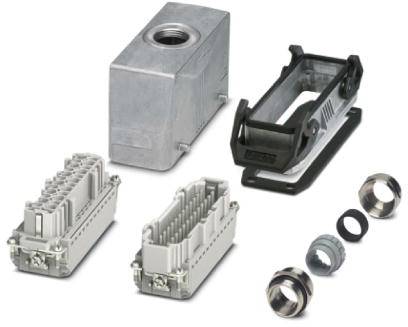

'Zestaw złączy przemysłowych: obudowa prostokątna, dwa wkłady z wieloma stykami oraz mocowania śrubowe.'

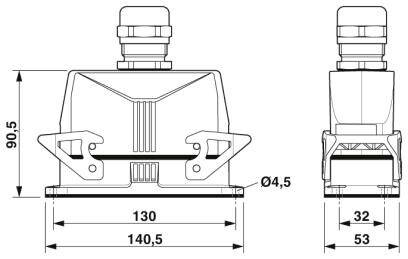

Rysunek techniczny zacisku złącza, przedstawiający widok z przodu i z boku z dokładnymi wymiarami w milimetrach.

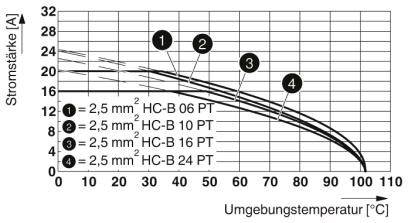

Diagram przedstawia natężenie prądu [A] w zależności od temperatury otoczenia [°C] dla typów kabli: 2,5 mm² HC-B 06 PT, HC-B 10 PT, HC-B 16 PT, HC-B 24 PT.

Rozmieszczenie styków: Od góry w dół po lewej stronie 13 do 24, po prawej stronie od góry w dół 1 do 12, z przewodem uziemiającym u góry.

Rysunek techniczny prostokątnego otworu o wymiarach: szerokość 130 mm, wysokość 35 mm. Otwory montażowe w narożnikach o średnicy 4,5 mm.

Numerowany panel sterujący od 1 do 24, z okrągłymi przełącznikami obok każdej liczby.

1/6

Zdjęcie poglądowe

Rodzaj produktu

Zestaw złączy męskich

Połączenie komponentów

zacisk push-in

Materiał obudowy

odlew aluminium

Certyfikat odporności

IP66

IP67

Minimalne pole przekroju przewodnika

0.14 mm²

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w śr. 2.12

Liczba

Sztuki

Suma (439,00 zł / Sztuka)

439,00 zł

356,91 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Wykonanie: B24
Prąd znamionowy: 16 A
Mierzone napięcie szczytowe: 6 kV
Przekrój przyłącza AWG 26... 14
Średnica zewnętrzna przewodu 15 mm... 21 mm
Długość wycięcia montażowego 113 mm
Szerokość wycięcia montażowego 35 mm
Materiał styków: Komputer PC
Blokada materiału na pałąku: PA
Klasa palności wg UL 94: V0
Zintegrowana pokrywa ochronna: Nie

Rodzaj produktu: Zestaw złączy męskich

Połączenie komponentów: zacisk push-in

Materiał obudowy: odlew aluminium

: IP66
IP67

Minimalne pole przekroju przewodnika: 0.14 mm²

Maksymalne pole przekroju przewodnika: 2.5 mm²

Ilość styków: 24

Minimalna temperatura: -40 °C

Maksymalna temperatura: +100 °C

Styk ochronny: tak

Zawartość: 1 szt.

Łączna ilość styków: 24 + PE

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2136606 Phoenix Contact 1416352 Zestaw złączy męskich 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2136606 Phoenix Contact 1416352 Zestaw złączy męskich 1 szt.

Opis

Zestaw złączy, ilość biegunów: 24, materiał: Odlew aluminiowy, odporny na wodę morską, rodzaj połączenia: Push-in, przekrój poprzeczny złącza: AWG 26- 14

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
