Name: Phoenix Contact 1416353 Zestaw złączy męskich 1 szt.
Brand: Phoenix Contact
SKU: 2137516
Availability: BackOrder

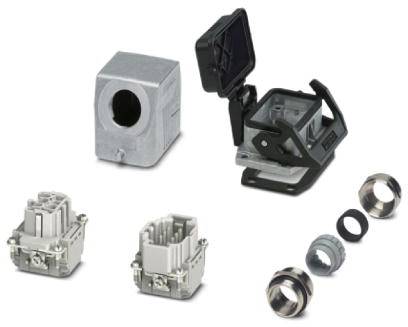

Kilka złączy i obudów metalowych w różnych kształtach i rozmiarach. Główne komponenty do zastosowań przemysłowych.

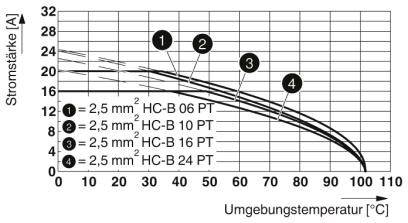

Diagram przedstawia natężenie prądu w funkcji temperatury otoczenia dla różnych typów kabli (2,5 mm² HC-B 06 PT do HC-B 24 PT). Natężenie prądu maleje wraz ze wzrostem temperatury.

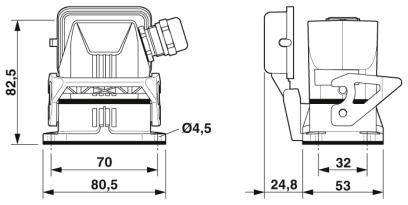

Rysunek techniczny części, przedstawiający widok z boku i z przodu, ukazujący wymiary oraz szczegóły struktury i połączeń.

Rysunek techniczny prostokątnego otworu w płycie falistej z wymiarami: szerokość 70 mm, wysokość 35 mm, cztery otwory Ø4,5 mm.

Prostokątna płytka montażowa z sześcioma okrągłymi gniazdami, ponumerowanymi od 1 do 6. Dodatkowo symbol uziemienia u góry.

Rysunek sześciobiegunowego złącza z numeracją styków: 4, 5, 6 po lewej stronie i 1, 2, 3 po prawej stronie, symbol uziemienia u góry.

1/6

Zdjęcie poglądowe

Rodzaj produktu

Zestaw złączy męskich

Połączenie komponentów

zacisk push-in

Materiał obudowy

odlew aluminium

Certyfikat odporności

IP66

IP67

Minimalne pole przekroju przewodnika

0.14 mm²

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w śr. 2.12

Liczba

Sztuki

Suma (289,00 zł / Sztuka)

289,00 zł

234,96 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Budowa: B6
Prąd znamionowy: 16 A
Odgałęzienie kabla: Z boku
Mierzone napięcie szczytowe: 6 kV
Przekrój przyłącza AWG 26... 14
Średnica zewnętrzna przewodu 6 mm... 12 mm
Długość wycięcia montażowego 52 mm
Szerokość wycięcia montażowego 35 mm
Materiał styków: Komputer PC
Blokada materiału na pałąku: PA
Klasa palności wg UL 94: V0
Zintegrowana pokrywa ochronna: Tak
Stopień ochrony IP67: Po włożeniu

Rodzaj produktu: Zestaw złączy męskich

Połączenie komponentów: zacisk push-in

Materiał obudowy: odlew aluminium

: IP66
IP67

Minimalne pole przekroju przewodnika: 0.14 mm²

Maksymalne pole przekroju przewodnika: 2.5 mm²

Ilość styków: 6

Minimalna temperatura: -40 °C

Maksymalna temperatura: +100 °C

Styk ochronny: tak

Zawartość: 1 szt.

Łączna ilość styków: 6 + PE

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2137516 Phoenix Contact 1416353 Zestaw złączy męskich 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2137516 Phoenix Contact 1416353 Zestaw złączy męskich 1 szt.

Opis

Zestaw złączy, ilość biegunów: 6, materiał: Odlew aluminiowy, odporny na wodę morską, rodzaj połączenia: Push-in, przekrój poprzeczny złącza: AWG 26- 14, wyjście kablowe: Boczne

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
