Name: Phoenix Contact 1842238 Obudowa złącza pin męskiego na kabel MDSTBW 2,5/ 4-G-5,08, piny: 4, 10 A, 1 szt.
Brand: Phoenix Contact
SKU: 2209466
Availability: InStock

Zielony blok złącza z wieloma przyłączami, rozmieszczony w trzech rzędach. Odpowiedni do zastosowań elektronicznych.

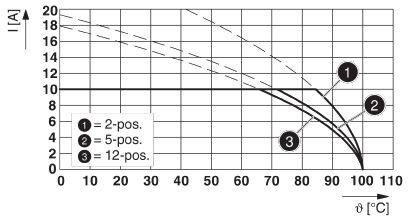

Diagram przedstawia natężenie prądu (I[A]) w funkcji temperatury (θ[°C]) z trzema krzywymi: 1=2-poz., 2=5-poz., 3=12-poz. Ilustruje zależność natężenia prądu od temperatury.

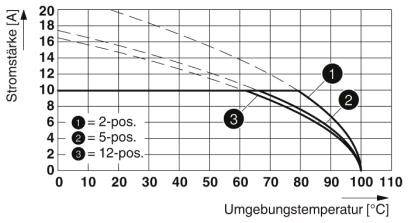

Diagram przedstawia natężenie prądu w zależności od temperatury otoczenia dla 2, 5 i 12 pozycji. Większa liczba pozycji zmniejsza natężenie prądu.

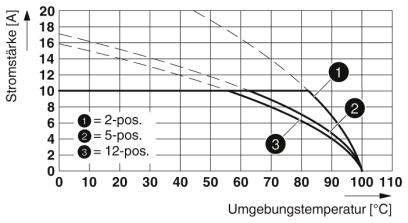

Diagram przedstawia natężenie prądu w zależności od temperatury otoczenia. Trzy krzywe: '2-poz.', '5-poz.', '12-poz.' Przebieg: natężenie prądu maleje wraz ze wzrostem temperatury.

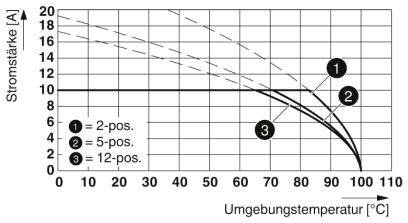

Diagram przedstawia natężenie prądu (A) w zależności od temperatury otoczenia (°C) z trzema krzywymi dla różnych pozycji (2-poz., 5-poz., 12-poz.). Natężenie prądu spada wraz ze wzrostem temperatury.

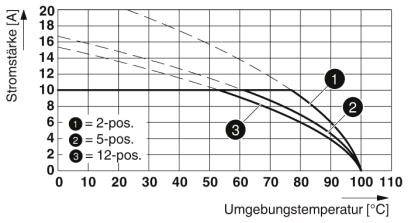

Diagram przedstawia natężenie prądu [A] w zależności od temperatury otoczenia [°C]. Trzy krzywe dla przełącznika 2-pozycyjnego, 5-pozycyjnego oraz 12-pozycyjnego. Spadek wraz ze wzrostem temperatury.

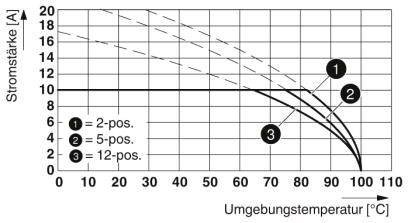

Diagram krzywej natężenia prądu w funkcji temperatury z trzema liniami dla różnych pozycji (2, 5, 12), oś x: temperatura (°C), oś y: natężenie prądu (A).

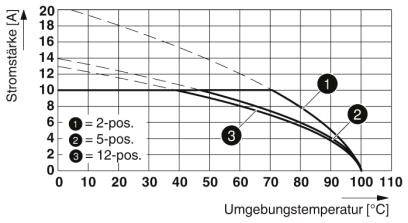

Diagram przedstawia zależność między natężeniem prądu (A) a temperaturą otoczenia (°C) dla obwodów 2-, 5- i 12-biegunowych. Natężenie prądu maleje wraz ze wzrostem temperatury.

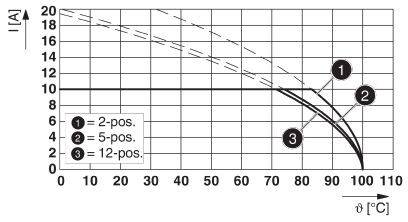

Diagram przedstawia charakterystyki prądowo-temperaturowe dla 2, 5 i 12 pozycji. Osie wykresu to prąd (I) w amperach oraz temperatura (Θ) w stopniach Celsjusza.

1/9

Zdjęcie poglądowe

Rodzaj produktu

Obudowa złącza pin męskiego na kabel

Rodzaj złącza

złącze męskie

Ilość rzędów

Wymiary siatki

5.08 mm

Ilość pinów

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Szybka dostawa w śr. 28.10

39 Sztuki

Liczba

Sztuki

Suma (15,19 zł / Sztuka)

15,19 zł

12,35 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa PIN

Opis: 1 szt.
Ilość rzędów: 2
Ilość pinów: 4

Dane techniczne

Liczba przyłączy: 8
Przekrój nominalny: 2.5 m²
Wymiary pina: 1 x 1 mm
Grupa materiału izolacyjnego: IIIa
Znamionowe napięcie udarowe (III/3): 4 kV
System wtykowy: CLASSIC COMBICON
Zamek: Brak
Liczba potencjałów: 8
Wysokość (wysokość bez pinów do lutowania): 27,49 mm
Długość pinów: 3,8 mm
Temperatura otoczenia (montaż): -5°C... 100°C
Siła połączenia ok. 8 N
Siła potrzebna do bieguna ok. 6 N.
Cykle Łączeniowe 25
Częstotliwość: Od 10 Do 150 Do 10 Hz

Rodzaj produktu: Obudowa złącza pin męskiego na kabel

Rodzaj złącza: złącze męskie

Ilość rzędów: 2

Wymiary siatki: 5.08 mm

Ilość pinów: 4

Szerokość produktu: 22.87 mm

Natężenie znamionowe: 10 A

Natężenie znamionowe - zaokrąglone: 10 A

Zawartość: 1 szt.

Wymiary: (D x S x W) 20.1 x 22.87 x 31.29 mm

Połączenie komponentów: do PCB

Numer katalogowy producenta: 1842238

Kolor: zielony

Materiał izolacyjny: PBT

Materiał styku: stop Cu, cynowany

Wykończenie strony z PCB: cyna

Wykończenie strony ze wtykami: cyna

Napięcie znamionowe: 320 V

Wysokość produktu: 31.29 mm

Długość produktu: 20.1 mm

Maksymalna temperatura: +100 °C

Minimalna temperatura: -40 °C

Model katalogowy producenta: MDSTBW 2,5/ 4-G-5,08

UKCA: tak

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Ilość pinów

Ilość rzędów

Natężenie znamionowe - zaokrąglone

Szerokość produktu

Wymiary siatki

Phoenix Contact 1842238 Obudowa złącza pin męskiego na kabel MDSTBW 2,5/ 4-G-5,08, piny: 4, 10 A, 1 szt.

Numer produktu2209466

Szybka dostawa w śr. 28.10

39 sztukaConrad Electronic

Ten produkt

10 A

22.87 mm

5.08 mm

Sztuki

Min.: 1

Vielfache: 1

15,19 zł^*

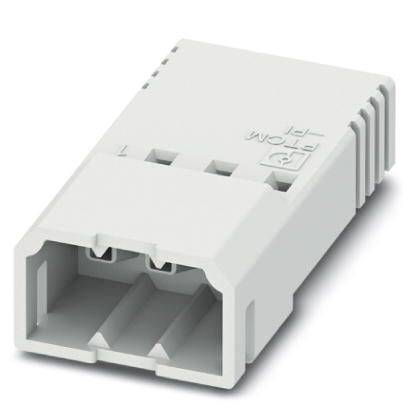

Phoenix Contact 1015243 Obudowa złącza pin męskiego na kabel PTCM 0,5/ 3-PI-2,5 WH, piny: 3, 6 A, 250 szt.

Numer produktu2208942

Dostawa w śr. 4.11

3 zestaw/yConrad Electronic

6 A

9.2 mm

2.5 mm

Sztuki

Min.: 1

Vielfache: 1

449,00 zł^*

Phoenix Contact 1015244 Obudowa złącza pin męskiego na kabel PTCM 0,5/ 4-PI-2,5 WH, piny: 4, 6 A, 250 szt.

Numer produktu2208943

Dostawa w pt. 27.11

Conrad Electronic

6 A

11.7 mm

2.5 mm

Sztuki

Min.: 1

Vielfache: 1

559,00 zł^*

Phoenix Contact 1731594 Obudowa złącza pin męskiego na kabel MCV 1,5/13-G-3,5-RN, piny: 13, 8 A, 50 szt.

Numer produktu2209316

Dostawa w pt. 22.01.2027

Conrad Electronic

8 A

49.7 mm

3.5 mm

Sztuki

Min.: 1

Vielfache: 1

649,00 zł^*

Phoenix Contact 1766165 Obudowa złącza pin męskiego na kabel GMSTB 2,5/ 6-G-7,62, piny: 6, 12 A, 50 szt.

Numer produktu2209335

Dostawa w pon. 23.11

Conrad Electronic

12 A

43.92 mm

7.62 mm

Sztuki

Min.: 1

Vielfache: 1

309,00 zł^*

Phoenix Contact 1782404 Obudowa złącza pin męskiego na kabel MC 1,5/ 7-G-3,81 P14 THR, piny: 7, 8 A, 50 szt.

Numer produktu2209354

Dostawa w śr. 17.02.2027

Conrad Electronic

8 A

28.06 mm

3.81 mm

Sztuki

Min.: 1

Vielfache: 1

359,00 zł^*

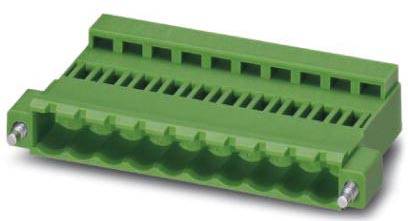

Phoenix Contact 1823448 Obudowa złącza pin męskiego na kabel ICC 2,5/ 8-STZF-5,08, piny: 8, 12 A, 50 szt.

Numer produktu2209446

Dostawa w pt. 27.11

Conrad Electronic

12 A

50.56 mm

5.08 mm

Sztuki

Min.: 1

Vielfache: 1

349,00 zł^*

Phoenix Contact 1832769 Obudowa złącza pin męskiego na kabel MCVK 1,5/ 5-G-3,81, wire-to-board, piny: 5, 8 A, 1 szt.

Numer produktu2209463

Szybka dostawa w śr. 28.10

50 sztukaConrad Electronic

8 A

3.81 mm

Sztuki

Min.: 1

Vielfache: 1

21,59 zł^*

Phoenix Contact 1842791 Obudowa złącza pin męskiego na kabel MCDV 1,5/ 5-G1F-3,81, piny: 5, 8 A, 1 szt.

Numer produktu2209467

Dostawa w śr. 4.11

8 sztukaConrad Electronic

8 A

29.44 mm

3.81 mm

Sztuki

Min.: 1

Vielfache: 1

32,09 zł^*

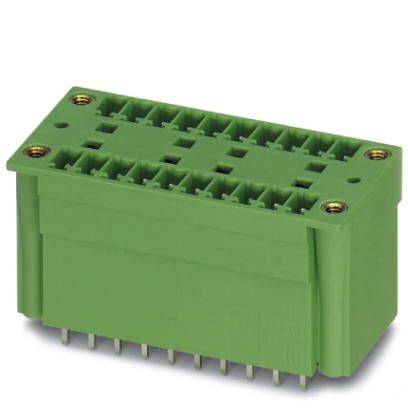

Phoenix Contact 1842843 Obudowa złącza pin męskiego na kabel MCDV 1,5/10-G1F-3,81, piny: 10, 8 A, 1 szt.

Numer produktu2209468

Dostawa w śr. 4.11

3 sztukaConrad Electronic

8 A

48.49 mm

3.81 mm

Sztuki

Min.: 1

Vielfache: 1

50,49 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 2209466 Phoenix Contact 1842238 Obudowa złącza pin męskiego na kabel MDSTBW 2,5/ 4-G-5,08, piny: 4, 10 A, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209466 Phoenix Contact 1842238 Obudowa złącza pin męskiego na kabel MDSTBW 2,5/ 4-G-5,08, piny: 4, 10 A, 1 szt.

Opis

Najwyższa elastyczność w konstrukcji urządzenia - listwa podstawowa do złączy o różnych technikach podłączenia. Prosta wymiana płytek drukowanych dzięki wtykowym podzespołom. Znana zasada montażu pozwala na zastosowanie na całym świecie. Połączenie przewodów na kilku poziomach umożliwia większą gęstość styków.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
