Name: Phoenix Contact 2908044 Przekaźnik REL-PR1-110DC/1/MB, 440 V/AC, 16 A, 1 szt.
Brand: Phoenix Contact
SKU: 2225722
Availability: BackOrder

Przekaźnik z przezroczystą obudową, ukazujący miedzianą cewkę wewnątrz. Nadruki z technicznymi specyfikacjami, takimi jak napięcie i natężenie prądu.

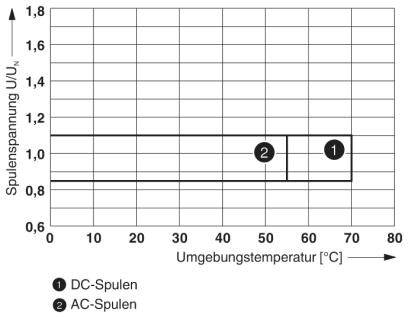

Diagram przedstawia napięcie cewki U/UN w odniesieniu do temperatury otoczenia. Cewki prądu stałego są stałe od 60°C, cewki prądu przemiennego od 55°C.

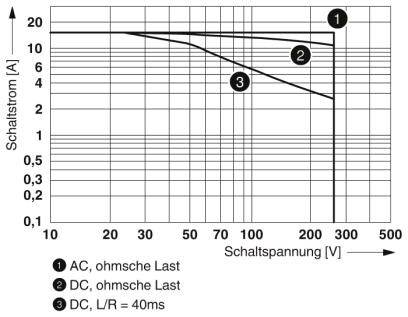

Diagram przedstawia prąd przełączania (A) w zależności od napięcia przełączania (V) dla obciążeń: 'AC, obciążenie ohmiczne', 'DC, obciążenie ohmiczne', 'DC, L/R = 40 ms'.

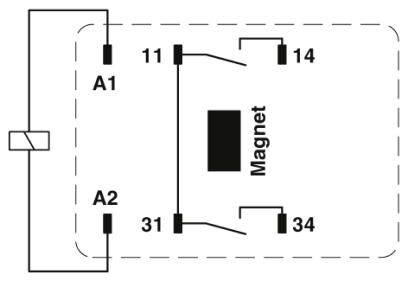

Schemat elektryczny przekaźnika elektromagnetycznego: przedstawione zaciski A1, A2, 11, 14, 31, 34. Magnes w centrum, otoczony symbolami styków.

1/4

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

Przekaźnik

Napięcie znamionowe cewki

110 V/DC

Rodzaj styku

1 NO

Maksymalne napięcie przełączania

440 V/AC

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pt. 6.11

83 Sztuki

Liczba

Sztuki

Suma (68,99 zł / Sztuka)

68,99 zł

56,09 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Stopień ochrony: RT i
Typowy prąd wejściowy przy UN: 15 ma
Napięcie łączeniowe min. 5 V (przy 24 ma)
Prąd przełączania min.: 5 ma (przy 24 V)
Prąd włączenia maks. 50 a (20 ms)
Wydajność wyłączania (obciążenie rezystancyjne) maks.:
384 W (PRZY 24 V DC)
900 W (PRZY 60 V DC)
1540 W (PRZY 110 V DC)
2640 W (PRZY 220 V DC)
Moc przełączania min. 120 mW
Mierzone napięcie szczytowe: 4 kV
Stopień zabrudzenia 3
Kategoria przepięcia III

Opakowanie: sztuka

Rodzaj produktu: Przekaźnik

Model katalogowy producenta: REL-PR1-110DC/1/MB

Napięcie znamionowe cewki: 110 V/DC

Rodzaj styku: 1 NO

Materiał styku: AgNi

Maksymalne napięcie przełączania: 440 V/AC

Maksymalne natężenie przełączania: 16 A

Maksymalna moc przełączania: 2640 W

Połączenie komponentów: złącze wtykowe

Napięcie izolacji: 4 kV

Czas reakcji: 20 ms

Czas rozpadu: 15 ms

Żywotność mechaniczna: 2 x 10⁷ cykli łączeniowych

Cechy przekaźnika: wtykowy

Minimalna temperatura: -40 °C

Maksymalna temperatura: +70 °C

Szerokość produktu: 38.6 mm

Wysokość produktu: 36.1 mm

Głębokość produktu: 45.5 mm

Wymiary: (S x W x G) 38.6 x 36.1 x 45.5 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

UKCA: tak

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Maksymalne napięcie przełączania

Maksymalne natężenie przełączania

Napięcie znamionowe cewki

Opakowanie

Połączenie komponentów

Rodzaj styku

Phoenix Contact 2908044 Przekaźnik REL-PR1-110DC/1/MB, 440 V/AC, 16 A, 1 szt.

Numer produktu2225722

Dostawa w pt. 6.11

83 sztukaConrad Electronic

Ten produkt

440 V/AC

16 A

110 V/DC

sztuka

złącze wtykowe

1 NO

Sztuki

Min.: 1

Vielfache: 1

68,99 zł^*

Phoenix Contact 2903662 Przekaźnik REL-IR2/LDP- 60DC/2X21, 250 V DC/AC, 12 A, 10 szt.

Numer produktu2225503

Dostawa w pt. 6.11

1 zestaw/yConrad Electronic

250 V DC/AC

12 A

60 V/DC

sztuka

złącze wtykowe

2 zestyki przełączne

Sztuki

Min.: 1

Vielfache: 1

379,00 zł^*

Phoenix Contact 2903664 Przekaźnik REL-IR2/LDP-125DC/2X21, 250 V DC/AC, 12 A, 10 szt.

Numer produktu2225505

Dostawa w pt. 6.11

146 zestaw/yConrad Electronic

250 V DC/AC

12 A

125 V/DC

sztuka

złącze wtykowe

2 zestyki przełączne

Sztuki

Min.: 1

Vielfache: 1

389,00 zł^*

Phoenix Contact 2903667 Przekaźnik REL-IR2/L-120AC/2X21, 250 V DC/AC, 12 A, 10 szt.

Numer produktu2225508

Dostawa w pt. 6.11

110 zestaw/yConrad Electronic

250 V DC/AC

12 A

120 V/AC

sztuka

złącze wtykowe

2 zestyki przełączne

Sztuki

Min.: 1

Vielfache: 1

379,00 zł^*

Phoenix Contact 2903668 Przekaźnik REL-IR2/L-230AC/2X21, 250 V DC/AC, 12 A, 10 szt.

Numer produktu2225509

Dostawa w pt. 6.11

48 zestaw/yConrad Electronic

250 V DC/AC

12 A

230 V/AC

sztuka

złącze wtykowe

2 zestyki przełączne

Sztuki

Min.: 1

Vielfache: 1

379,00 zł^*

Phoenix Contact 2903671 Przekaźnik REL-IR4/LDP- 48DC/4X21AU, 30 V/AC, 50 mA, 10 szt.

Numer produktu2225512

Dostawa w czw. 4.02.2027

Conrad Electronic

30 V/AC

50 mA

48 V/DC

sztuka

złącze wtykowe

4 zestyki przełączne

Sztuki

Min.: 1

Vielfache: 1

489,00 zł^*

Phoenix Contact 2903672 Przekaźnik REL-IR4/LDP- 60DC/4X21AU, 30 V/AC, 50 mA, 10 szt.

Numer produktu2225513

Dostawa w pt. 6.11

11 zestaw/yConrad Electronic

30 V/AC

50 mA

60 V/DC

sztuka

złącze wtykowe

4 zestyki przełączne

Sztuki

Min.: 1

Vielfache: 1

489,00 zł^*

Phoenix Contact 2903674 Przekaźnik REL-IR4/LDP-125DC/4X21AU, 30 V/AC, 50 mA, 10 szt.

Numer produktu2225515

Dostawa w pt. 6.11

25 zestaw/yConrad Electronic

30 V/AC

50 mA

125 V/DC

sztuka

złącze wtykowe

4 zestyki przełączne

Sztuki

Min.: 1

Vielfache: 1

579,00 zł^*

Phoenix Contact 2903676 Przekaźnik REL-IR4/LDP- 12DC/4X21, 250 V DC/AC, 6 A, 10 szt.

Numer produktu2225517

Dostawa w czw. 11.03.2027

Conrad Electronic

250 V DC/AC

6 A

12 V/DC

sztuka

złącze wtykowe

4 zestyki przełączne

Sztuki

Min.: 1

Vielfache: 1

379,00 zł^*

Phoenix Contact 2903679 Przekaźnik REL-IR4/LDP- 60DC/4X21, 250 V DC/AC, 6 A, 10 szt.

Numer produktu2225519

Dostawa w pt. 6.11

15 zestaw/yConrad Electronic

250 V DC/AC

6 A

60 V/DC

złącze wtykowe

4 zestyki przełączne

Sztuki

Min.: 1

Vielfache: 1

379,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 2225722 Phoenix Contact 2908044 Przekaźnik REL-PR1-110DC/1/MB, 440 V/AC, 16 A, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2225722 Phoenix Contact 2908044 Przekaźnik REL-PR1-110DC/1/MB, 440 V/AC, 16 A, 1 szt.

Opis

Wtykowy przekaźnik wysokiej mocy ze stykami prądowymi, specjalnie do przełączania wysokich obciążeń DC, 1 zestyk zwierny, magnes nadmuchowy, napięcie cewki 110 V DC

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
