Przekaźnik mocy PCB ALZ 16 A, Panasonic ALZ52F24 24 V/DC 1 NO Max. 16 A

Elektryczne przekaźniki z napisem '16A 250V', w czarnej obudowie, z sześcioma pinami do montażu na płytce drukowanej.

Zdjęcie poglądowe

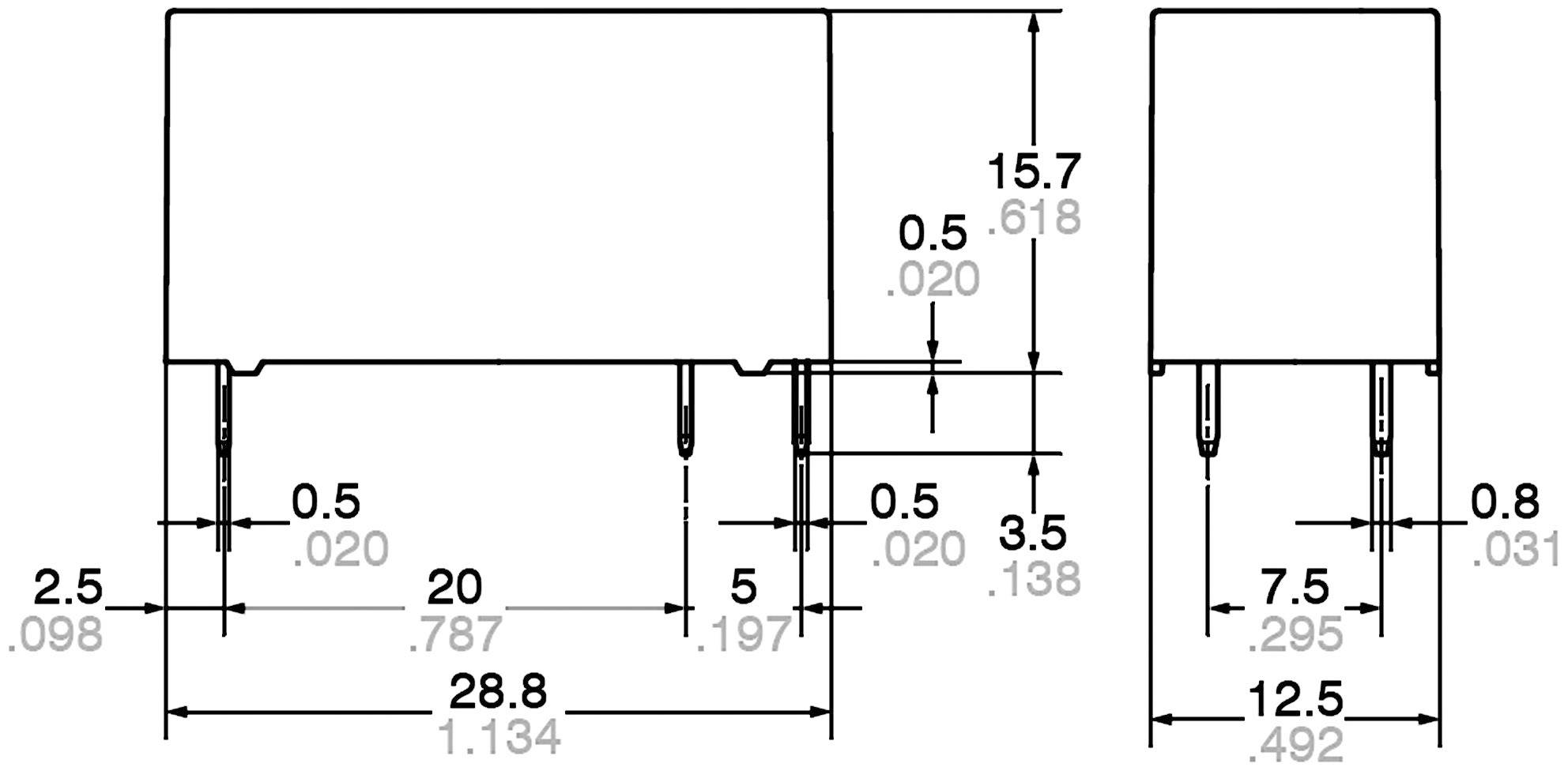

Diagram przedstawia wymiary prostokątnego elementu z kilkoma pomiarami w milimetrach i calach, w tym wysokość, szerokość i głębokość.

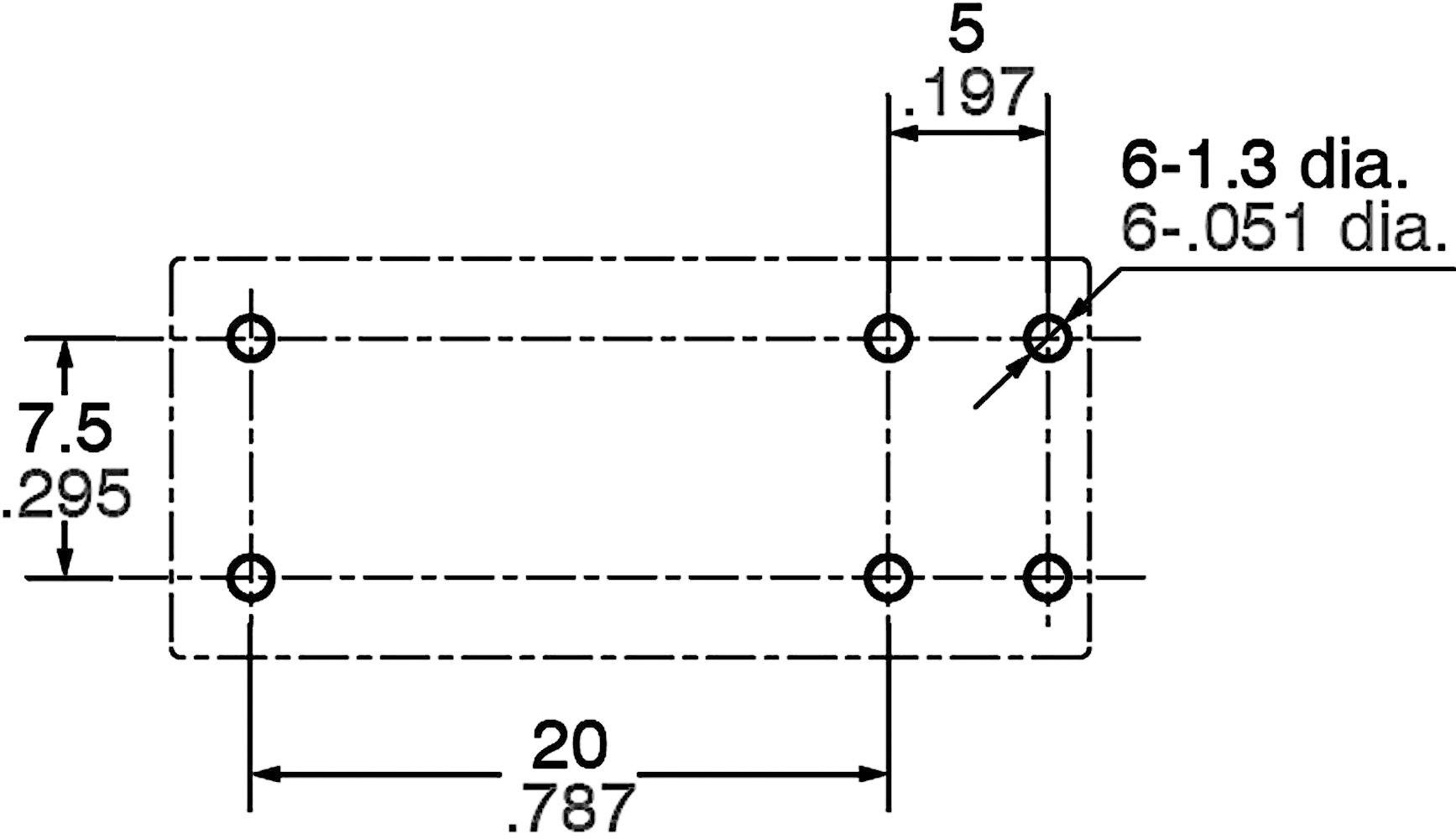

Rysunek techniczny prostokątnego elementu z wymiarami w milimetrach i calach, przedstawiający lokalizację otworów mocujących.

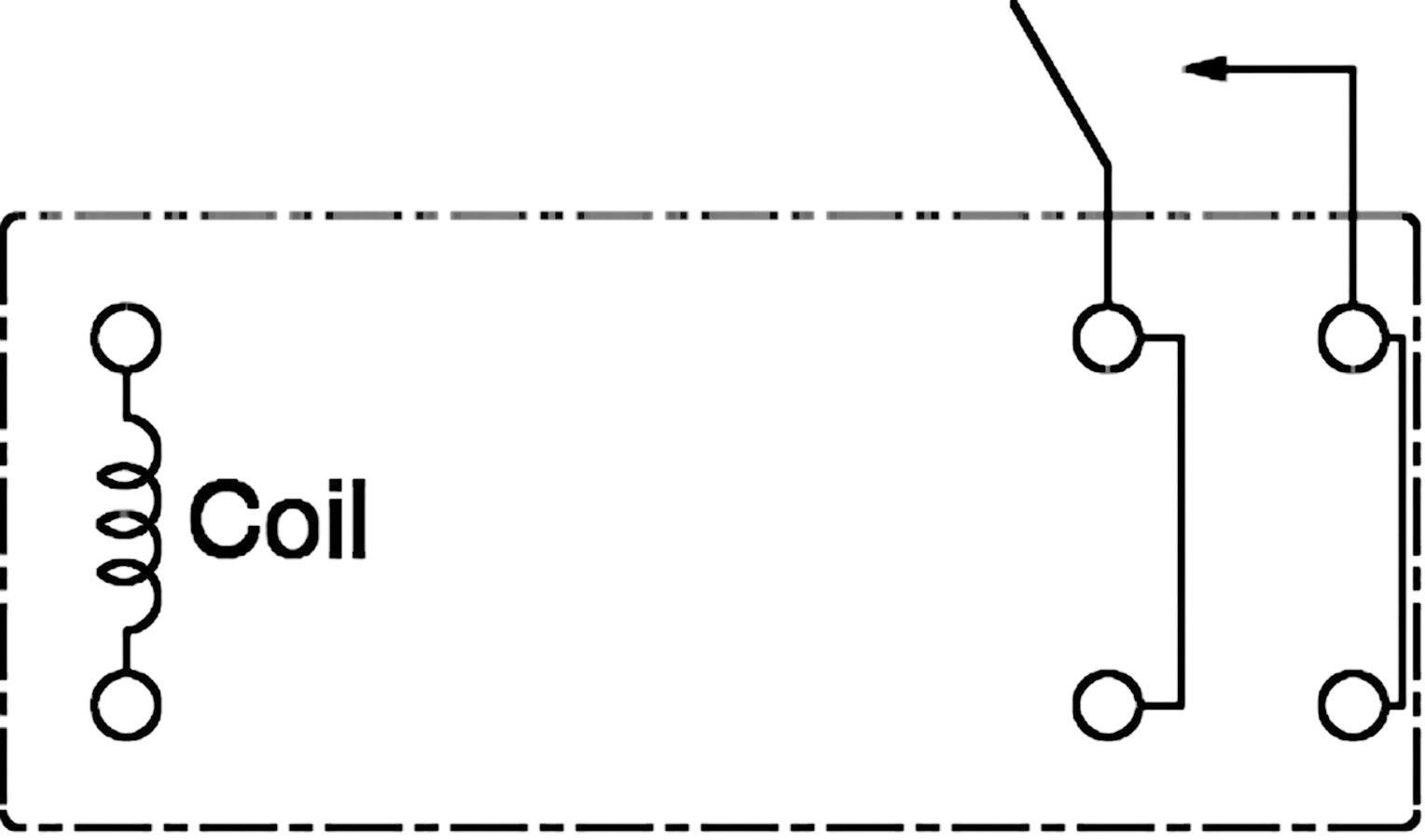

'Schemat przekaźnika: Prostokątne pudełko z symbolem cewki po lewej stronie, po prawej stronie dwa przełączane styki.'

1/4

Zdjęcie poglądowe

Rodzaj produktu

Przekaźnik SMT

Napięcie znamionowe cewki

24 V/DC

Typ sterowania

monostabilny, 1 cewka

Rodzaj styku

1 NO

Maksymalne napięcie przełączania

440 V/AC

Karta katalogowa (PDF)

Dostępne wkrótce

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (26,09 zł / Sztuka)

26,09 zł

32,09 zł

z VAT (klient indywidualny)

Cena netto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj produktu: Przekaźnik SMT

Model katalogowy producenta: ALZ22F24 = ALZ52F24

Napięcie znamionowe cewki: 24 V/DC

Minimalne napięcie robocze: 16.8 V/DC

Maksymalne napięcie robocze: 31.2 V/DC

Typ sterowania: monostabilny, 1 cewka

Rezystancja cewki: 1440 Ω

Rodzaj styku: 1 NO

Materiał styku: AgSnO2

Maksymalne napięcie przełączania: 440 V/AC

Maksymalne natężenie przełączania: 16 A

Maksymalna moc przełączania: 4000 VA

Prześwit odstępu cewki/styku: 10 mm

Połączenie komponentów: piny lutownicze

Żywotność mechaniczna: 1 x 10⁷

Minimalna temperatura: -40 °C

Maksymalna temperatura: +105 °C

Długość produktu: 28.8 mm

Szerokość produktu: 12.5 mm

Wysokość produktu: 15.7 mm

Wymiary: (D x S x W) 28.8 x 12.5 x 15.7 mm

Zawartość: 1 szt.

Specyfikacja: monostabilny

Napięcie znamionowe: 24 V/DC

Moc przełączania: 4000 VA

Napięcie przełączania: 440 V/AC

Natężenie przełączania: 16 A

Wytrzymałość napięciowa: 10 kV

Typ: ALZ52F24

Temperatura otoczenia: -40 - +105 °C

Do pobrania

Karta katalogowa

Karta katalogowa 504849 Przekaźnik mocy PCB ALZ 16 A, Panasonic ALZ52F24 24 V/DC 1 NO Max. 16 A

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 504849 Przekaźnik mocy PCB ALZ 16 A, Panasonic ALZ52F24 24 V/DC 1 NO Max. 16 A

Opis

Panasonic ALZ52F24 |Płaski przekaźnik mocy o bardzo wysokiej odporności na uderzenia napięcia, z długimi odcinkami prądów powietrznych i pełzających, niewielki pobór mocy. Zastosowanie: sprzęt AGD, elektronika użytkowa, TV/CATV, elektronika rozrywkowa, urządzenia biurowe, technika przemysłowa i automatyzacja.
