Name: Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 Wzmacniacz przełączający 1 szt.
Brand: Phoenix Contact
SKU: 3580213
Availability: BackOrder

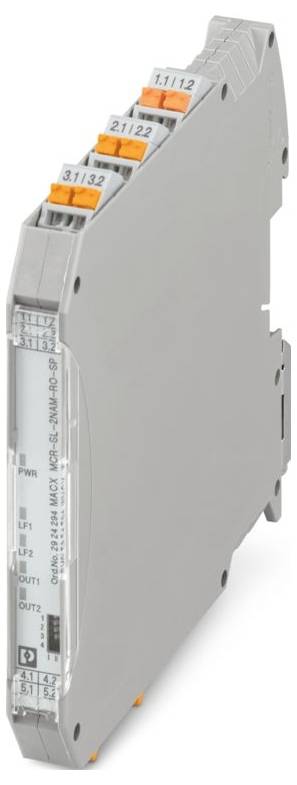

Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 Wzmacniacz przełączający 1 szt.-0

Zdjęcie poglądowe

Rodzaj produktu

Wzmacniacz przełączający

Model katalogowy producenta

MACX MCR-SL-2NAM-RO-SP

Wymiary

(D x S x W) 113.7 x 12.5 x 107.9 mm

Połączenie komponentów

Wciskane złącze sprężynowo-klatkowe

Sygnał wyjściowy (napięcie)

250 V AC; 120 V DC; 30 V DC

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pt. 20.11

Liczba

Sztuki

Suma (769,00 zł / Sztuka)

769,00 zł

625,20 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 79,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: MACX Analog
Typ połączenia: Połączenie wtykowe
Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²
Przekrój przewodu sztywnego: 0,2 mm² ... 2,5 mm²
Przekrój przewodu AWG: 24 ... 14;24 ... 22 (podwójna końcówka przewodu bez osłony plastikowej); 20 ... 16 (podwójna końcówka przewodu z tuleją plastikową)
Szerokość: 12,5 mm
Wysokość: 107,9 mm
Głębokość: 113,7 mm
Kolor: szary (RAL 7042)
Materiał obudowy: PA 6.6-FR
Warunki środowiskowe: Warunki środowiskowe
Stopień ochrony: IP20 (niezgodny z normą UL)
Temperatura otoczenia (praca): -40 ° C ... 42 °C; -40 °C ... 49 °C (obniżenie wartości znamionowych)
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
Wysokość: ≤ 2000 m (Dane techniczne odnoszą się do wysokości ≤2000 m n.p.m.). Na duże wysokości 2000 m n.p.m. (patrz karta danych).
Normy/przepisy: GB/T 3836.1; GB/T 3836.3; GB/T 3836.8
Uwaga: również EN 61326-1
Typ montażu: montaż na szynie DIN
Kategoria przepięcia: II
Stopień zanieczyszczenia: 2
Dopuszczalna wilgotność (praca): 5% ... 95% (bez kondensacji)
Końcówka odizolowanego przewodu: 10 mm
ATEX: ATEX
IECEx: IECEx
Oznaczenie:  2Ex ec nC IIC T4 Gc
UL, USA / Kanada: UL, USA / Kanada
Maksymalna strata mocy w warunkach nominalnych: 1 W.
Utrata mocy: 1 W
Zakres napięcia zasilania: 19,2 V DC ... 30 V DC
CE: CE
Certyfikat: BY/112 02.01 TP012 103.01 00078
Sygnał: Sygnał
Częstotliwość przełączania: ≤ 20 Hz (bez obciążenia)
Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC
Promieniowanie interferencyjne: Promieniowanie interferencyjne
Pole elektromagnetyczne RF: Pole elektromagnetyczne RF
Szybkie przejściowe sygnały (seria): Szybkie przejściowe sygnały (seria)
Zakłócenia przewodzone: Zakłócenia przewodzone
Zatwierdzenie budowy statków: Zatwierdzenie budowy statków
INMETRO: INMETRO
Odporność: EN 61000-6-2; EN 61326
Maksymalne napięcie przełączania: 250 V AC (2 A); 120 V DC (0,2 A); 30 V DC (2 A)
Wskaźnik stanu: zielona dioda LED (napięcie zasilania); żółta dioda LED (stan przełączenia); czerwona dioda LED (usterka linii)
Oznaczenie: Zaburzenia przewodzone
Izolacja galwaniczna pomiędzy wejściem i wyjściem: tak
Zastosowanie: Wejście cyfrowe
Dostawa: Dostawa
Maksymalny pobór prądu: 35 mA (24 V DC)
Liczba kanałów: 0
Prąd zwarciowy 8 mA
Izolacja: Bezpieczna separacja
Konfiguracja styków: 1 styk normalnie otwarty na kanał
Klasa palności wg UL 94 (obudowa): V0 (obudowa)
Dane dotyczące budowy statków: Dane dotyczące budowy statków
Temperatura: B
Wilgotność: B
Wibracje: A
EMC: B
Obudowa: Wymagana ochrona zgodnie z przepisami musi być zapewniona po zainstalowaniu na pokładzie
Napięcie znamionowe izolacji: 60 V AC/DC (zasilanie, wejście/wyjście)
Napięcie testowe: 2,5 kV AC (50 Hz, 60 s)
Przekrój przewodu giętkiego (2 przewody o tym samym przekroju): 0,25 mm² ... 0,34 mm² (podwójna końcówka przewodu bez osłony plastikowej); 0,5 mm² ... 1,5 mm² (podwójna końcówka przewodu z osłoną plastikową)
Dane związane z bezpieczeństwem: Dane związane z bezpieczeństwem
Dane: Dane
Funkcjonalność: Funkcjonalność
Materiał styków: AgSnO2, pokryte twardym złotem
CCC / Chiny Ex: CCC / Chiny Ex
Standard GB: Standard GB
Liczba wyjść: 2
Poziom integralności bezpieczeństwa (SIL): 2
Napięcie znamionowe zasilania: 24 V DC -20% ... +25 %
Izolacja galwaniczna: izolacja 3-drożna
Pobór mocy: 1 W
Głębokość NS 35/7,5: 114,5 mm (zatrzaskowe na szynie montażowej NS 35/7,5 zgodnie z normą EN 60715)
Konfiguracja: przełączniki DIP
Liczba wejść: 2
Przełączanie: Przekaźnik: Przełączanie: Przekaźnik
Była instalacja (EPL): Gc;Div. 2
EAC Ex: EAC Ex
Kryterium oceny: A
Izolacja galwaniczna wejścia/wyjścia IEC/EN 60079-11: Izolacja galwaniczna wejścia/wyjścia IEC/EN 60079-11
Poziom integralności bezpieczeństwa (SIL, IEC 61508): Poziom integralności bezpieczeństwa (SIL, IEC 61508)
Dane dotyczące bezpieczeństwa: IEC 61508 – Niskie zapotrzebowanie: Dane dotyczące bezpieczeństwa: IEC 61508 – Niskie zapotrzebowanie
Zdolność systematyczna: Zdolność systematyczna
Zakres wysokości roboczej (≤ 2000 m): Zakres wysokości roboczej (≤ 2000 m)
Zakres wysokości roboczej (≤ 3000 m): Zakres wysokości roboczej (≤ 3000 m)
Zakres wysokości: 4000 m ... 5000 m
Zakres wysokości roboczej (≤ 4000 m): Zakres wysokości roboczej (≤ 4000 m)
Zakres wysokości operacyjnej (≤ 5000 m): Zakres wysokości operacyjnej (≤ 5000 m)
Napięcie w obwodzie otwartym: 8 V DC
Wykrywanie usterek linii: 0,05 mA ... 0,35 mA (przerwa w linii); 100 Ω ... 360 Ω (zwarcie); możliwość włączania/wyłączania za pomocą przełącznika DIP
Izolacja galwaniczna wejścia/zasilania, złącze magistrali na szynę DIN IEC/EN 60079-11: Izolacja galwaniczna wejścia/zasilania, złącze magistrali na szynę DIN IEC/EN 60079-11
Izolacja galwaniczna wejścia/zasilania, złącze magistrali na szynę DIN IEC/EN 61010-1: Izolacja galwaniczna wejścia/zasilania, złącze magistrali na szynę DIN IEC/EN 61010-1
Izolacja galwaniczna wyjścia 1/wyjścia 2/wejścia, zasilania, złącza magistrali na szynę DIN IEC/EN 61010-1: Izolacja galwaniczna wyjścia 1/wyjścia 2/wejścia, zasilania, złącza magistrali na szynę DIN IEC/EN 61010-1
Izolacja galwaniczna wyjścia 1/wyjścia 2/wejścia/zasilania, złącze magistrali na szynę DIN: Izolacja galwaniczna wyjścia 1/wyjścia 2/wejścia/zasilania, złącze magistrali na szynę DIN
Sygnał: NAMUR: Sygnał: NAMUR
Przydatne źródła wejściowe: inicjatory zbliżeniowe NAMUR (IEC/EN 60947-5-6); styki przełączające bezpotencjałowe; styki przełączające połączone rezystancyjnie
Próg przełączania „0” sygnału prądu: 1,2 mA (blokowanie)
Próg przełączania „1” sygnału prądu: 2,1 mA (przewodzący)
Histereza przełączania: 0,2 mA
Maksymalna moc przełączania: 500 VA
Zalecane minimalne obciążenie: 5 V / 10 mA
EAC Ex: EAC Ex

Model katalogowy producenta: MACX MCR-SL-2NAM-RO-SP

Rodzaj produktu: Wzmacniacz przełączający

Wymiary: (D x S x W) 113.7 x 12.5 x 107.9 mm

Połączenie komponentów: Wciskane złącze sprężynowo-klatkowe

Sygnał wyjściowy (napięcie): 250 V AC; 120 V DC; 30 V DC

Sygnał wyjściowy (natężenie): 2 A (bei 250 V AC); 0.2 A (bei 120 V DC); 2 A (bei 30 V DC)

Sygnał wejściowy (napięcie): 8 V DC

Zawartość: 1 szt.

Konfiguracja: Przełącznik DIP

Szerokość produktu: 12.5 mm

Wysokość produktu: 107.9 mm

Długość produktu: 113.7 mm

Maksymalna temperatura otoczenia: 49 °C

Minimalna temperatura otoczenia: -40 °C

Napięcie zasilania: 24 V/DC

Napięcie zasilania U(B): 19.2 V DC ... 30 V DC

Maksymalny przekrój przewodu elastycznego: 2.5 mm²

Maksymalny przekrój przewodu sztywnego: 2.5 mm²

Minimalny przekrój przewodu elastycznego: 0.2 mm²

Minimalny przekrój przewodu sztywnego: 0.2 mm²

Głębokość produktu: 113.7 mm

: IP20

Napięcie przełączania: 250 V

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3580213 Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 Wzmacniacz przełączający 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3580213 Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 Wzmacniacz przełączający 1 szt.

Opis

Wzmacniacz izolacyjny NAMUR, 2-kanałowy, do obsługi inicjatorów zbliżeniowych i przełączników. Sygnały przesyłane są do poziomu sterowania poprzez wyjścia przekaźnikowe (styki normalnie otwarte). Wykrywanie uszkodzeń linii, galwaniczna izolacja trójdrożna, SIL 2, złącze wtykowe.
