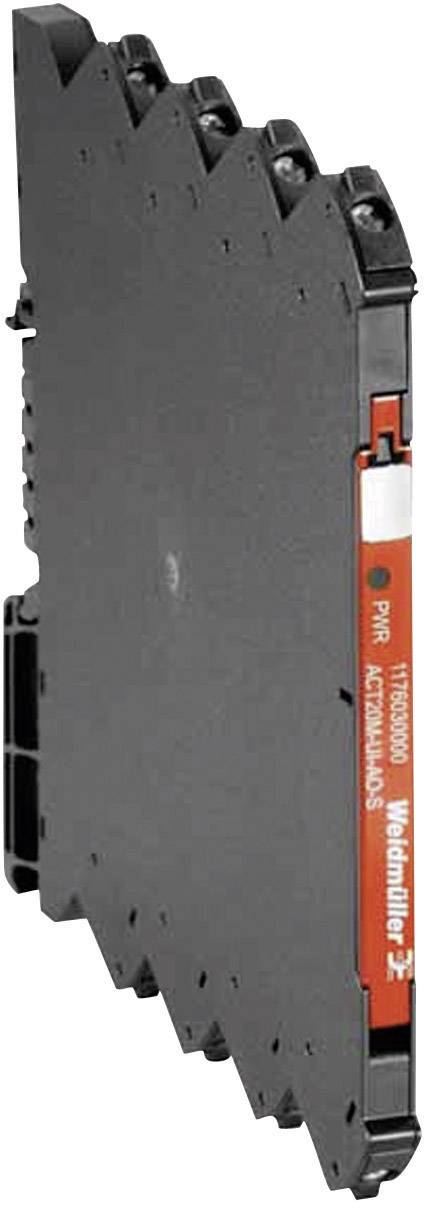

Weidmüller ACT20M-AI-AO-E-S 1176010000 Przetwornik sygnału 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Przetwornik sygnału
Sygnał wejściowy (maks.)
20 mA
Sygnał wejściowy maks. (napięcie)
10 V
Model katalogowy producenta
ACT20M-AI-AO-E-S
Wymiary
(D x S x W) 114.3 x 6.1 x 112.5 mm
Karta katalogowa (PDF)
6 Sztuki
Liczba
Suma (649,59 zł / Sztuka)
649,59 zł
799,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 6 sztuka
Dane techniczne
- Waga netto: 83.5 g
- Temperatura robocza: od 0 °C do +70 °C
- Temperatura przechowywania od -40 °C do +85°C
- Liczba wejść: 1
- Czujnik: źródło napięcia, źródło prądu
- Liczba wyjść: 1
- Izolacja galwaniczna: izolator trójdrożny
- Precyzja:< 0,2% zakresu pomiarowego
- Częstotliwość odcięcia (-3 dB): 100 Hz
- Szyna DIN TS 35
- Częstotliwość wejściowa: 100Hz
- Czas odpowiedzi kroku:< 7ms
- Napięcie rezystancji obciążenia:> 10kΩ
- Przekrój przyłącza przewodu AWG, min.: AWG 30
- Przekrój przyłącza przewodu AWG, maks.: AWG 14
- Moment dokręcania, min.: 0,4 Nm
- Moment dokręcania, maks.: 0,6 Nm
- Model katalogowy producenta
ACT20M-AI-AO-E-S
- Rodzaj produktu
Przetwornik sygnału
- Sygnał wejściowy (maks.)
20 mA
- Sygnał wejściowy maks. (napięcie)
10 V
- Wymiary
(D x S x W) 114.3 x 6.1 x 112.5 mm
- Połączenie komponentów
śrubowe
- Sygnał wyjściowy (napięcie)
0 V-10 V, 0 V-5 V
- Sygnał wyjściowy (natężenie)
0 mA-20 mA, 4 mA-20 mA
- Zasilanie (zakres)
300 V (max)
- Maksymalne napięcie robocze
300 V
- Obciążenie
600 Ω
- Sygnał wejściowy (napięcie)
10 V
- Sygnał wejściowy (natężenie)
0 mA-20 mA, 4 mA-20mA
- Rezystancja wejściowa
70 Ω
- Zawartość
1 szt.
- Konfiguracja
Przełącznik DIP
- Szerokość produktu
6.1 mm
- Wysokość produktu
112.5 mm
- Długość produktu
114.3 mm
- Zgodne z RoHS
Tak
- Maksymalna temperatura otoczenia
+70 °C
- Minimalna temperatura otoczenia
-25 °C
- Napięcie zasilania
24 V/DC
- Maksymalny przekrój przewodu sztywnego
2.5 mm²
- Minimalny przekrój przewodu sztywnego
0.5 mm²
- Specyfikacja
DC - 3-drożny odłącznik aktywny, możliwość konfigurowania poprzez przełącznik DIP
- Podłączenie
0,5 – 2,5 mm²
- Sygnał wyjściowy
0/4 … 20 mA 0/2 … 10 V wzgl. 0/1 … 5 V
- Wejście
0/4 … 20 mA 0/2 … 10 V wzgl. 0/1 … 5 V
Other
6.1
112.5 mm
114.3 mm
1.2 W
-25-70 °C
Screw connection
IP20
None
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 738271 Weidmüller ACT20M-AI-AO-E-S 1176010000 Przetwornik sygnału 1 szt.
Karta katalogowa 738271 Weidmüller ACT20M-AI-AO-E-S 1176010000 Przetwornik sygnału 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 738271 Weidmüller ACT20M-AI-AO-E-S 1176010000 Przetwornik sygnału 1 szt.
Opis
Weidmüller 1176010000 |Zasilanie poprzez zasilacz na szynie DIN.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
