Phoenix Contact MINI MCR-2-CVCS 2902064 Wzmacniacz separacyjny 1 szt.

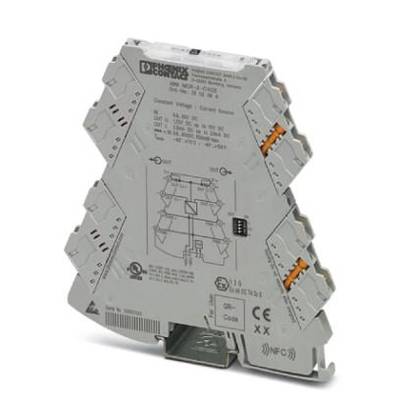

Szary elektryczny konwerter sygnałów, montowany na szynie DIN, z wieloma zaciskami przyłączeniowymi i oznaczeniami technicznymi.

Zdjęcie poglądowe

Blokowy schemat wzmacniacza z sygnałem wejściowym (IN) i wyjściowym (OUT) oraz sekcjami zasilania ('Power'), modulacji częstotliwości ('FM') oraz napięcia ('Ucv', 'Icc').

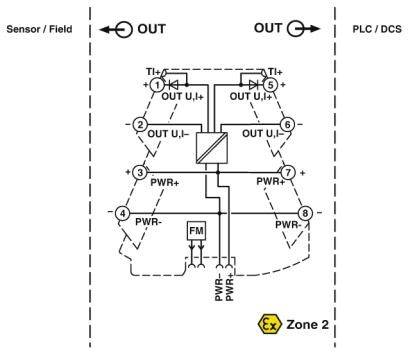

Diagram bezpiecznej bariery separacyjnej dla strefy 2. Przedstawia połączenia między czujnikiem a sterownikiem PLC/DCS, z zaciskami plusowymi i minusowymi.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Wzmacniacz separacyjny

Sygnał wejściowy maks. (napięcie)

30 V

Model katalogowy producenta

MINI MCR-2-CVCS

Wymiary

(D x S x W) 119.2 x 6.2 x 109.81 mm

Połączenie komponentów

śrubowe

Karta katalogowa (PDF)

Dostawa w śr. 15.07

28 Sztuki

Liczba

Sztuki

Suma (560,16 zł / Sztuka)

560,16 zł

689,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 81,29 zł

Zgłoś wątpliwości prawne

Dane techniczne

Stopień ochrony: IP20 (nie oceniany przez UL)
POBÓR MOCY< 1,1 W (9,6 V DC)
Długość zdejmowania izolacji: 10 mm
Przekrój przewodu AWG 24... 12 (elastyczny)
Stopień zanieczyszczenia: 2
Kategoria przepięcia: II
Materiał obudowy: PBT
Kolor: szary
Maks. prąd wyjściowy: 20 mA
Obciążenie/wyjście prądu obciążenia: ≤ 600 Ω (20 ma)
Znamionowe napięcie izolacji: 300 V (skuteczne)
Pozycja montażowa: dowolna

Model katalogowy producenta: MINI MCR-2-CVCS

Rodzaj produktu: Wzmacniacz separacyjny

Sygnał wejściowy maks. (napięcie): 30 V

Wymiary: (D x S x W) 119.2 x 6.2 x 109.81 mm

Połączenie komponentów: śrubowe

Zasilanie (zakres): 9.6 - 30 V/DC

Maksymalne napięcie robocze: 30 V/DC

Minimalne napięcie robocze: 9.6 V/DC

Sygnał wejściowy (napięcie): 9.6 V/DC - 30 V/DC

Zawartość: 1 szt.

Szerokość produktu: 6.2 mm

Wysokość produktu: 109.81 mm

Długość produktu: 119.2 mm

Pobór prądu: 42 mA

Maksymalna temperatura otoczenia: +70 °C

Minimalna temperatura otoczenia: -40 °C

Maksymalny przekrój przewodu elastycznego: 1.5 mm²

Maksymalny przekrój przewodu sztywnego: 2.5 mm²

Minimalny przekrój przewodu elastycznego: 0.2 mm²

Minimalny przekrój przewodu sztywnego: 0.2 mm²

Do pobrania

Karta katalogowa

Karta katalogowa 2225455 Phoenix Contact MINI MCR-2-CVCS 2902064 Wzmacniacz separacyjny 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2225455 Phoenix Contact MINI MCR-2-CVCS 2902064 Wzmacniacz separacyjny 1 szt.

Opis

źródło napięcia stałego/prądu stałego z technologią połączeń wtykowych, napięcie wejściowe: 9,6 V DC... 30 V DC Napięcie wyjściowe: 1,25 V 10 V DC lub prąd wyjściowy: 2,5 ma... 20 ma z możliwością regulacji. Konfiguracja za pomocą przełączników DIP. Technika połączenia śrubowego.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
