Name: Phoenix Contact MINI MCR-2-FM-RC 2904504 Moduł monitorujący 1 szt.
Brand: Phoenix Contact
SKU: 3579741
Availability: BackOrder

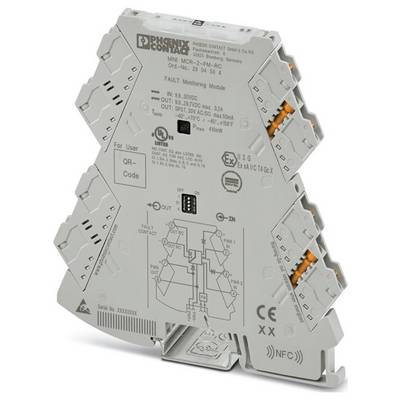

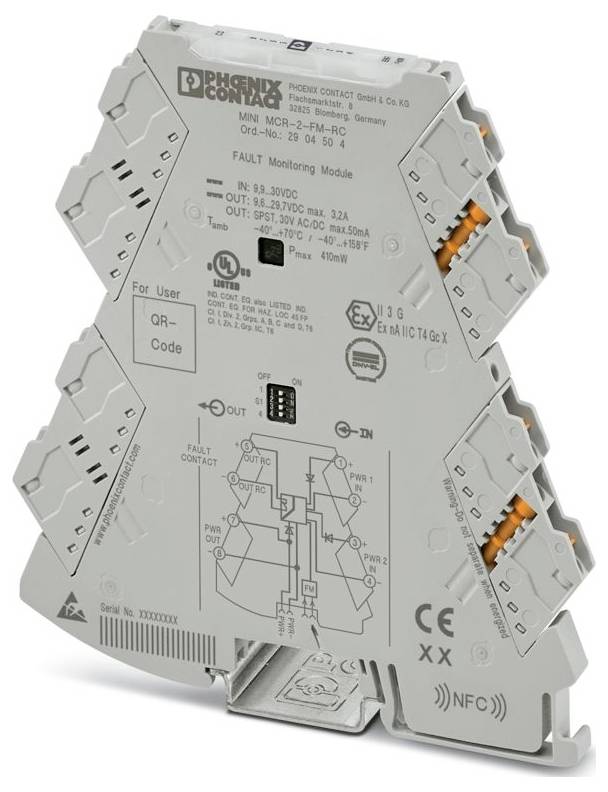

Szary moduł monitorowania usterek Phoenix Contact ze złączonymi orange'owymi złączami, oznaczony specyfikacjami i symbolami bezpieczeństwa, używany w systemach elektrycznych.

Zdjęcie poglądowe

Rodzaj produktu

Moduł monitorujący

Sygnał wejściowy maks. (napięcie)

30 V

Model katalogowy producenta

MINI MCR-2-FM-RC

Wymiary

(D x S x W) 119.2 x 6.2 x 109.81 mm

Połączenie komponentów

śrubowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pon. 16.11

18 Sztuki

Liczba

Sztuki

Suma (519,00 zł / Sztuka)

519,00 zł

421,95 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 59,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: MINI Analog Pro
Rodzaj połączenia: śrubowe.
Gwint śrub M3
Moment dokręcania: 0,5 Nm ... 0,6 Nm
Przekrój przewodu giętkiego: 0,14 mm² ... 2,5 mm²
Przekrój przewodu sztywnego: 0,2 mm² ... 1,5 mm² (z tulejką); 0,14 mm² ... 2,5 mm² (bez tulejki)
Przekrój przewodu AWG: 24 ... 12 (elastyczne)
Szerokość: 6,2 mm
Wysokość: 109,81 mm
Głębokość: 119,2 mm
Kolor: szary (RAL 7042)
Materiał obudowy: PBT
Warunki środowiskowe: Warunki środowiskowe
Stopień ochrony: IP20 (niezgodny z normą UL)
Temperatura otoczenia (praca): -40 ° C ... + 70 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
Wysokość: ≤ 2000 m
Normy/przepisy: GB/T 3836.1; GB/T 3836.3
Uwaga: Podczas procesu interferencji mogą wystąpić niewielkie odchylenia.
Typ montażu: montaż na szynie DIN
Kategoria przepięcia: II
Stopień zanieczyszczenia: 2
Dopuszczalna wilgotność (praca): 5% ... 95% (bez kondensacji)
Końcówka odizolowanego przewodu: 10 mm
Pozycja montażowa: dowolna
ATEX: ATEX
IECEx: IECEx
Oznaczenie:  2Ex ec IIC T4 Gc
UL, USA / Kanada: UL, USA / Kanada
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R22: HL 1 - HL 2
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R23: HL 1 - HL 2
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R24: HL 1 - HL 2
Zakres napięcia zasilania: 9,6 V DC ... 30 V DC (Do mostkowania napięcia zasilania można użyć złącza magistralnego na szynę DIN (ME 6.2 TBUS-2 1.5/5-ST-3.81 GN, nr artykułu 2869728); mocuje się je zatrzaskowo na szynie DIN 35 mm zgodnie z normą EN 60715)
CE: CE
Certyfikat: BY/112 02.01 TP012 103.01 00079
Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC
Promieniowanie interferencyjne: Promieniowanie interferencyjne
Wyładowanie statyczne: Wyładowanie statyczne
Uwaga: Należy podjąć środki ostrożności zapobiegające wyładowaniom elektrostatycznym.
Pole elektromagnetyczne RF: Pole elektromagnetyczne RF
Szybkie przejściowe sygnały (seria): Szybkie przejściowe sygnały (seria)
Zakłócenia przewodzone: Zakłócenia przewodzone
Zatwierdzenie budowy statków: Zatwierdzenie budowy statków
Odporność na zakłócenia EN 61000-6-2
Maksymalne napięcie przełączania: 30 V DC
Wskaźnik stanu: zielona dioda LED (napięcie zasilania); żółta dioda LED (wyjście przełączające)
Oznaczenie: Zaburzenia przewodzone
Izolacja galwaniczna pomiędzy wejściem i wyjściem: tak
Dostawa: Dostawa
Obciążenie prądem udarowym: Obciążenie prądem udarowym
Maksymalny pobór mocy:< 16 mA (24 V prądu stałego)
Ograniczenie użytkowania: Ograniczenie użytkowania
Uwaga dotycząca kompatybilności elektromagnetycznej: EMC: produkt klasy A, patrz deklaracja producenta w obszarze pobierania
Izolacja: Izolacja podstawowa
Dane dotyczące budowy statków: Dane dotyczące budowy statków
Temperatura: B
Wilgotność: B
Wibracje: A
EMC: A
Obudowa: Wymagana ochrona zgodnie z przepisami musi być zapewniona po zainstalowaniu na pokładzie
Napięcie znamionowe izolacji: 50 V AC/DC (RMS)
Napięcie testowe: 1,5 kV AC (50 Hz, 60 s)
Funkcjonalność: Funkcjonalność
CCC / Chiny Ex: CCC / Chiny Ex
Standard GB: Standard GB
Liczba wyjść: 1
Izolacja galwaniczna: Izolacja galwaniczna
Maksymalny współczynnik temperaturowy:< 0,01%/K
Pobór mocy:< 410 mW (24 V prądu stałego)
Maksymalny prąd wyjściowy: 3,2 A
Konfiguracja: przełączniki DIP
Izolacja galwaniczna wejścia/wyjścia IEC/EN 61010: Izolacja galwaniczna wejścia/wyjścia IEC/EN 61010
Sygnał: Napięcie: Sygnał: Napięcie
Opis wejścia: Wejście napięciowe do monitorowania redundancji
Liczba wejść: 1
Napięcie sygnału wejściowego: 9,9 V DC ... 30 V DC
Przełączanie: Przekaźnik: Przełączanie: Przekaźnik
Maksymalny prąd przełączania: 50 mA DC
Napięcie sygnału wyjściowego: 9,6 V DC ... 29,7 V prądu stałego
Była instalacja (EPL): Gc;Div. 2
Wskaźnik błędu: czerwona dioda LED
EAC Ex: EAC Ex
EAC Ex: EAC Ex

Model katalogowy producenta: MINI MCR-2-FM-RC

Rodzaj produktu: Moduł monitorujący

Sygnał wejściowy maks. (napięcie): 30 V

Wymiary: (D x S x W) 119.2 x 6.2 x 109.81 mm

Połączenie komponentów: śrubowe

Sygnał wyjściowy (napięcie): 9.6 V DC ... 29.7 V DC

Sygnał wyjściowy (natężenie): 3.2 A

Sygnał wejściowy (napięcie): 9.9 V DC ... 30 V DC

Zawartość: 1 szt.

Konfiguracja: Przełącznik DIP

Szerokość produktu: 6.2 mm

Wysokość produktu: 109.81 mm

Długość produktu: 119.2 mm

Maksymalna temperatura otoczenia: 70 °C

Minimalna temperatura otoczenia: -40 °C

Napięcie zasilania: 30 V/DC

Napięcie zasilania U(B): 9.6 V DC ... 30 V DC

Maksymalny przekrój przewodu elastycznego: 2.5 mm²

Maksymalny przekrój przewodu sztywnego: 2.5 mm²

Minimalny przekrój przewodu elastycznego: 0.14 mm²

Minimalny przekrój przewodu sztywnego: 0.2 mm²

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3579741 Phoenix Contact MINI MCR-2-FM-RC 2904504 Moduł monitorujący 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579741 Phoenix Contact MINI MCR-2-FM-RC 2904504 Moduł monitorujący 1 szt.

Opis

Moduł monitorowania błędów z technologią połączeń wtykowych, służący do oceny i raportowania zbiorczych błędów systemu FM oraz do monitorowania napięć zasilania. Komunikat o błędzie dotyczący styku otwieracza. Technologia połączeń śrubowych, konfiguracja standardowa
