Name: Phoenix Contact MINI MCR-2-U-UI 2902019 Wzmacniacz separacyjny 1 szt.
Brand: Phoenix Contact
SKU: 2140983
Availability: BackOrder

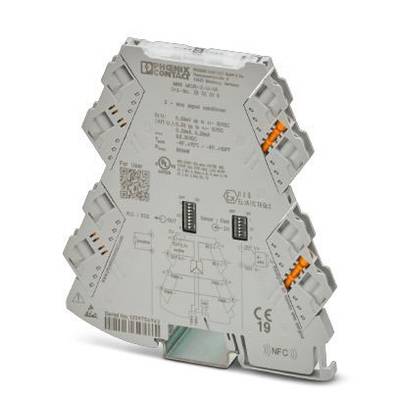

Moduł separacji i konwersji sygnałów. Łączy różne linie sygnałowe; kolor: szary z pomarańczowymi elementami.

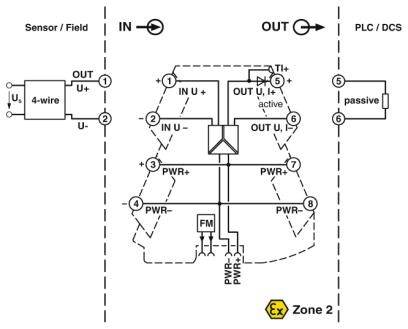

Schemat elektryczny izolator pętli prądowej między czujnikiem/polem a sterownikiem PLC/DCS w strefie 2. Przedstawia podłączenie 4-przewodowe i pasywne 2-przewodowe.

Diagram 'FM POWER': Wejście prowadzi do wzmacniacza 'FM POWER' z dwoma wyjściami, oznaczonymi jako 'U' i 'U,I', które kierują do wyjścia.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Wzmacniacz separacyjny

Sygnał wejściowy maks. (napięcie)

33 V

Model katalogowy producenta

MINI MCR-2-U-UI

Wymiary

(D x S x W) 119.2 x 6.2 x 109.81 mm

Połączenie komponentów

śrubowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 19.11

Liczba

Sztuki

Suma (989,00 zł / Sztuka)

989,00 zł

804,07 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 99,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Stopień ochrony: IP20 (nie oceniany przez UL)
Pobór mocy: ≤ 800 mW (przy IOUT = 20 ma, 9,6 V DC, 600 Ω obciążenie)
Długość zdejmowania izolacji: 10 mm
Przekrój przewodu AWG 24... 12 (elastyczny)
Liczba kanałów: 1
Stopień zanieczyszczenia: 2
Kategoria przepięcia: II
Materiał obudowy: PBT
Kolor: szary
Maks. prąd wyjściowy: 22 mA
Obciążenie/wyjście prądu obciążenia: ≤ 600 Ω (przy 20 ma)
Znamionowe napięcie izolacji 300 V.
Pozycja montażowa: dowolna
Liczba wejść: 1
Liczba wyjść: 1
Obciążenie wtórne / napięcie wyjściowe: ≥ 10 kΩ

Model katalogowy producenta: MINI MCR-2-U-UI

Rodzaj produktu: Wzmacniacz separacyjny

Sygnał wejściowy maks. (napięcie): 33 V

Wymiary: (D x S x W) 119.2 x 6.2 x 109.81 mm

Połączenie komponentów: śrubowe

Sygnał wyjściowy (natężenie): 22 mA

Zasilanie (zakres): 9.6 - 30 V/DC

Maksymalne napięcie robocze: 30 V/DC

Minimalne napięcie robocze: 9.6 V/DC

Sygnał wejściowy (napięcie): mV- und V-Bereich

Rezystancja wejściowa: 10 kΩ

Zawartość: 1 szt.

Szerokość produktu: 6.2 mm

Wysokość produktu: 109.81 mm

Długość produktu: 119.2 mm

Pobór prądu: 25 mA

Maksymalna temperatura otoczenia: +70 °C

Minimalna temperatura otoczenia: -40 °C

Napięcie zasilania: 9.6 V/DC

Napięcie zasilania U(B): 9.6 V DC

Maksymalny przekrój przewodu elastycznego: 1.5 mm²

Maksymalny przekrój przewodu sztywnego: 2.5 mm²

Minimalny przekrój przewodu elastycznego: 0.2 mm²

Minimalny przekrój przewodu sztywnego: 0.2 mm²

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2140983 Phoenix Contact MINI MCR-2-U-UI 2902019 Wzmacniacz separacyjny 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2140983 Phoenix Contact MINI MCR-2-U-UI 2902019 Wzmacniacz separacyjny 1 szt.

Opis

3-drożny wzmacniacz oddzielający, z konfigurowanym wejściem / wyjściem, do galwanicznego rozdzielania i konwersji sygnałów analogowych w mV i V zarówno unipolarne, jak i bipolarny. Technika połączenia śrubowego, konfiguracja standardowa.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
