Name: Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 Moduł zaworu sterującego 1 szt.
Brand: Phoenix Contact
SKU: 3565215
Availability: SoldOut

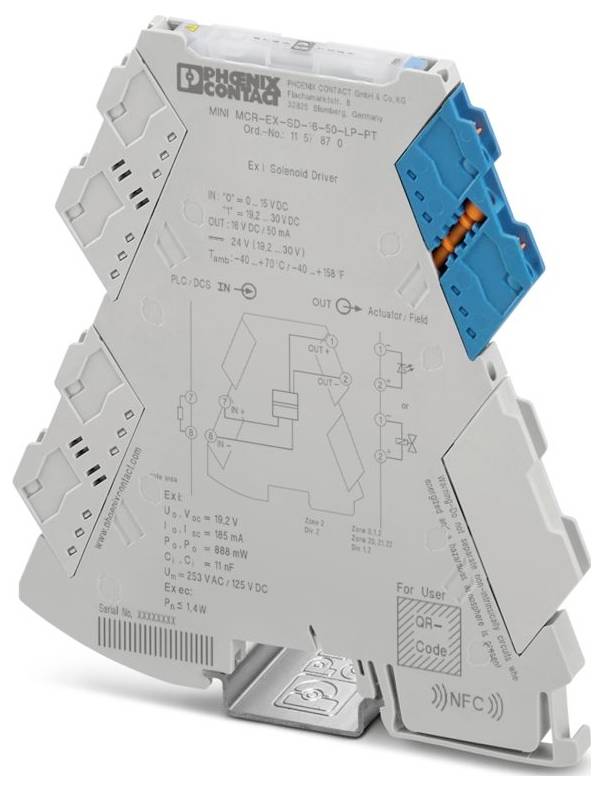

Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 Moduł zaworu sterującego 1 szt.-0

Zdjęcie poglądowe

Rodzaj produktu

Moduł zaworu sterującego

Sygnał wejściowy (maks.)

50 mA

Sygnał wejściowy maks. (napięcie)

30 V

Model katalogowy producenta

MINI MCR-EX-SD-16-50-LP-PT

Wymiary

(D x S x W) 119.2 x 6.2 x 109.81 mm

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Niedostępne

Suma (1169,00 zł / Sztuka)

1169,00 zł

950,41 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 149,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: MINI Analog Pro
Typ połączenia: Połączenie wtykowe
Przekrój przewodu giętkiego: 0,14 mm² ... 2,5 mm²
Przekrój przewodu sztywnego: 0,2 mm² ... 2,5 mm² (z tulejką); 0,14 mm² ... 2,5 mm² (bez tulejki)
Przekrój przewodu AWG: 24 ... 12 (elastyczne)
Szerokość: 6,2 mm
Wysokość: 109,81 mm
Głębokość: 119,2 mm
Kolor: szary (RAL 7042)
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP20
Temperatura otoczenia (praca): -40 ° C ... 49 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
Normy/przepisy: GB/T 3836.1; GB/T 3836.3; GB/T 3836.4
Kategoria przepięciowa: II (≤ 5000 m)
Poziom zanieczyszczenia: 2 (≤ 5000 m)
Dopuszczalna wilgotność (praca): 5% ... 95% (bez kondensacji)
Końcówka odizolowanego przewodu: 10 mm
Maksymalna indukcyjność wewnętrzna Li: pomijalna
ATEX: ATEX
IECEx: IECEx
Oznaczenie: [Ex ia Ma] I;[Ex ia Ga] IIC;[Ex ia Da] IIIC;Ex ec [ia Ga] IIC T4 Gc
UL, USA / Kanada: UL, USA / Kanada
Napięcie wyjściowe: ≥ 10,7 V DC (50 mA)
Zakres napięcia zasilania: zasilanie pętlowe, nie jest wymagane zewnętrzne zasilanie
CE: CE
Certyfikat: DNV 23.0189 X
Zabezpieczenie przed zwarciem: tak
Kompatybilność elektromagnetyczna: Testowane zgodnie z następującymi normami i przepisami: EN 61326-1 Użytek przemysłowy, NAMUR NE 21
Promieniowanie interferencyjne: Promieniowanie interferencyjne
Zatwierdzenie budowy statków: Zatwierdzenie budowy statków
INMETRO: INMETRO
Odporność: IEC/EN 61326-3-2
Izolacja galwaniczna pomiędzy wejściem i wyjściem: tak
Dostawa: Dostawa
Izolacja: podwójna/wzmocniona izolacja
Dane dotyczące budowy statków: Dane dotyczące budowy statków
Temperatura: B
Wilgotność: B
Wibracje: A
EMC: A
Obudowa: Wymagana ochrona zgodnie z przepisami musi być zapewniona po zainstalowaniu na pokładzie
Napięcie znamionowe izolacji: 162 Vrms (wejście/wyjście)
Napięcie testowe: 2,5 kV AC (50 Hz, 60 s)
Dane związane z bezpieczeństwem: Dane związane z bezpieczeństwem
Maksymalne napięcie wyjściowe Uo: 19,2 V
Maksymalny prąd wyjściowy Io: 185 mA
Maksymalna moc wyjściowa Po: 888 mW
Maksymalne napięcie bezpieczne: 253 V AC (≤ 2000 m); 125 V DC (≤ 2000 m); 121 V AC (> 2000 metrów ... 3000 m); 110 V prądu stałego (> 2000 metrów ... 3000 m); 33 V prądu przemiennego/stałego (> 3000 m ... 4000 m); 33 V prądu przemiennego/stałego (> 4000 m ... (5000 m)
CCC / Chiny Ex: CCC / Chiny Ex
Standard GB: Standard GB
Liczba wyjść: 1
Izolacja galwaniczna: Izolacja galwaniczna
Pobór mocy: < 1,4 W
Sygnał: Napięcie: Sygnał: Napięcie
Liczba wejść: 1
Napięcie sygnału wejściowego: 19,2 V DC ... 30 V prądu stałego (24 V prądu stałego, -20 % ... +25 %)
Była instalacja (EPL): Gc;Div. 2
Izolacja galwaniczna wejścia/wyjścia IEC/EN 60079-11: Izolacja galwaniczna wejścia/wyjścia IEC/EN 60079-11
Obwody Ex i (EPL): Ga;Da;Ma;Div. 1
Maksymalna pojemność wewnętrzna Ci: 11 nF
Poziom integralności bezpieczeństwa (SIL, IEC 61508): Poziom integralności bezpieczeństwa (SIL, IEC 61508)
IIA (prosty obwód): maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 7 mH / 6,1 µF
IIB/IIIC (prosty obwód): maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 4 mH / 1,53 µF
IIC (układ prosty): maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 0,8 mH / 240 nF
I (obwód prosty): maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 10 mH / 8,7 µF
Zakres wysokości:> 4000 m ... 5000 m
Ograniczanie prądu:> 50 mA
Czas reakcji:< 50 milisekund
Napięcie w obwodzie otwartym:> 16 V prądu stałego
Izolacja galwaniczna wejścia/wyjścia IEC/EN 60079-7: Izolacja galwaniczna wejścia/wyjścia IEC/EN 60079-7
Rezystancja wyjściowa: ≥ 103 Ω (rezystancja wewnętrzna Ri)
Zakres wysokości roboczej (IEC/EN 61010-1): Zakres wysokości roboczej (IEC/EN 61010-1)
Zakres wysokości roboczej (IEC/EN 60079-11): Zakres wysokości roboczej (IEC/EN 60079-11)
Zakres wysokości roboczej (IEC/EN 60079-7): Zakres wysokości roboczej (IEC/EN 60079-7)
Izolacja galwaniczna wejścia/wyjścia IEC/EN 61010-1: Izolacja galwaniczna wejścia/wyjścia IEC/EN 61010-1

Model katalogowy producenta: MINI MCR-EX-SD-16-50-LP-PT

Rodzaj produktu: Moduł zaworu sterującego

Sygnał wejściowy (maks.): 50 mA

Sygnał wejściowy maks. (napięcie): 30 V

Wymiary: (D x S x W) 119.2 x 6.2 x 109.81 mm

Połączenie komponentów: Wciskane złącze sprężynowo-klatkowe

Sygnał wyjściowy (napięcie): ≥ 10.7 V DC (50 mA)

Sygnał wyjściowy (natężenie): 185 mA

Sygnał wejściowy (napięcie): 19.2 V DC ... 30 V DC

Sygnał wejściowy (natężenie): 50 mA

Zawartość: 1 szt.

Szerokość produktu: 6.2 mm

Wysokość produktu: 109.81 mm

Długość produktu: 119.2 mm

Maksymalna temperatura otoczenia: 49 °C

Minimalna temperatura otoczenia: -40 °C

Napięcie zasilania U(B): schleifengespeist. keine externe Versorgung notwendig

Maksymalny przekrój przewodu elastycznego: 2.5 mm²

Maksymalny przekrój przewodu sztywnego: 2.5 mm²

Minimalny przekrój przewodu elastycznego: 0.14 mm²

Minimalny przekrój przewodu sztywnego: 0.2 mm²

Głębokość produktu: 119.2 mm

: IP20

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3565215 Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 Moduł zaworu sterującego 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3565215 Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 Moduł zaworu sterującego 1 szt.

Opis

Moduł sterujący zaworami Ex i przeznaczony do sterowania zaworami elektromagnetycznymi Ex i w strefach zagrożonych wybuchem. Napięcie w obwodzie otwartym: 16 V DC, Ograniczenie prądu: 50 mA, Konfiguracja standardowa, Zasilanie z pętli, Poziom integralności bezpieczeństwa (SIL, IEC 61508): 3, Złącze wtykowe
