Name: Phoenix Contact Obudowa złącza pin żeńskiego na kabel Ilość pinów 11 Wymiary siatki: 3.81 mm 1748066 50 szt.
Brand: Phoenix Contact
SKU: 2209320
Availability: BackOrder

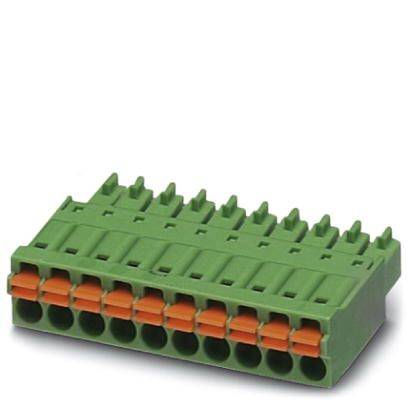

Zielony wielostykowy moduł elektrycznego złącza, stosowany w okablowaniu systemów elektronicznych.

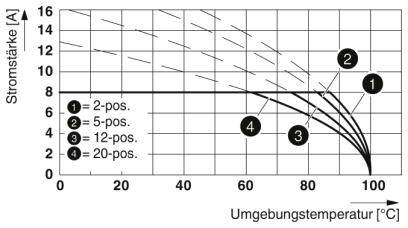

Diagram przedstawia natężenie prądu w zależności od temperatury otoczenia w °C. Krzywe dla 2, 5, 12 i 20 pozycji. Natężenie prądu maleje wraz ze wzrostem temperatury.

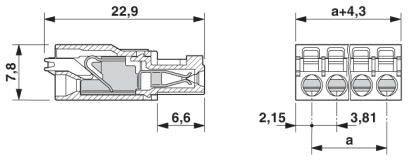

Rysunek techniczny złącza elektrycznego z wymiarami: długość 22,9 mm, wysokość 7,8 mm, szerokość prawa 2,15 mm, odstęp między stykami 3,81 mm.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza

gniazdo

Ilość rzędów

Wymiary siatki

3.81 mm

Ilość pinów

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pt. 6.11

3 Sztuki

Pokaż produkty alternatywne

Liczba (Rozmiar opakowania 50 szt.)

Sztuki

Suma (1179,00 zł / Sztuka)

1179,00 zł

958,54 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

Dostępnych jest tylko 3 zestaw/y

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa PIN

Opis: 50 szt.
Ilość rzędów: 1
Ilość pinów: 11

Dane techniczne

Liczba przyłączy: 11
Przekrój nominalny: 1.5 m²
Typ izolacji: I
Znamionowe napięcie udarowe (III/3): 2,5 kV
Wtyki mini COMBICON
Zamek: Brak
Liczba potencjałów: 11
Wysokość (wysokość bez pinów do lutowania): 7,75 mm
Temperatura otoczenia (montaż): -5°C... 100°C
Siła połączenia ok. 8 N
Siła potrzebna do bieguna ok. 5 N.
Cykle Łączeniowe 25

Rodzaj produktu: Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza: gniazdo

Ilość rzędów: 1

Specyfikacje klem zaciskowych: z blokadą Push-in

Wymiary siatki: 3.81 mm

Ilość pinów: 11

Szerokość produktu: 42.35 mm

Natężenie znamionowe: 8 A

Natężenie znamionowe - zaokrąglone: 8 A

Zawartość: 50 szt.

Maksymalna średnica przewodu (system AWG): 16

Minimalna średnica przewodu (system AWG): 24

Maksymalna długość ściągania izolacji: 10 mm

Wymiary: (D x S x W) 21.9 x 42.35 x 7.75 mm

Połączenie komponentów: zacisk push-in
klema sprężynowa

Numer katalogowy producenta: 1748066

Kolor: zielony

Materiał izolacyjny: PA

Materiał styku: stop Cu, cynowany

Wykończenie strony ze wtykami: cyna

Napięcie znamionowe: 160 V

Wysokość produktu: 7.75 mm

Długość produktu: 21.9 mm

Maksymalny przekrój: 1.5 mm²

Minimalny przekrój: 0.2 mm²

Maksymalna temperatura: +100 °C

Minimalna temperatura: -40 °C

Model katalogowy producenta: FMC 1,5/11-ST-3,81

UKCA: tak
