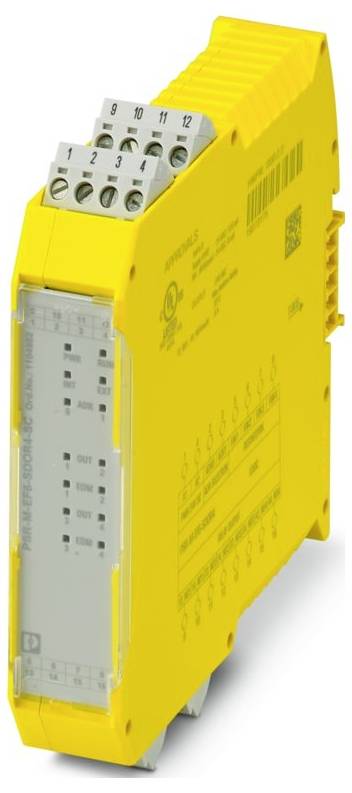

Phoenix Contact PSR-M-EF6-SDOR4-SC 1104982 Moduł rozszerzeń 24 V/DC
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (1576,42 zł / Sztuka)
1576,42 zł
1939,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzaj połączenia: śrubowe.
- Gwint śrub M3
- Moment dokręcania: 0,5 Nm ... 0,6 Nm
- Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²
- Przekrój przewodu sztywnego: 0,2 mm² ... 2,5 mm²
- Przekrój przewodu AWG: 24 ... 12
- Szerokość: 22,61 mm
- Wysokość: 112,58 mm
- Głębokość: 113,6 mm
- Materiał obudowy: niewzmocniony poliamid PA
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -10 °C ... 55 °C (uwaga na obniżenie wartości znamionowych)
- Temperatura otoczenia (przechowywanie/transport): -20 °C ... 85 °C
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia: II
- Stopień zanieczyszczenia: 2
- Wibracje (praca): 10 Hz ... 150 Hz, amplituda 0,15 mm, 2 g
- Końcówka odizolowanego przewodu: 7 mm
- Pozycja montażu: pionowa lub pozioma
- Maksymalna strata mocy w warunkach nominalnych: 7,07 W.
- Klasa ochrony III
- CE: CE
- Technologia połączeń: Technologia połączeń
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Długość kabla: maks. 100 m (na wejście)
- Pobór prądu: typ. 10 mA (typ. w USA); maks. 13 mA (przy napięciu sterującym 28,8 V DC)
- Połączenie przewodów: Połączenie przewodów
- Częstotliwość przełączania 0,5 Hz.
- Instrukcja montażu: Uwaga na obniżenie mocy
- Wysokość operacyjna: ≤ 2000 m (n.p.m.)
- Maksymalna dopuszczalna wilgotność (praca): 95% (bez kondensacji)
- Wstrząs: 10 g dla Δt = 16 ms (wstrząs ciągły, 1000 wstrząsów w każdym kierunku przestrzennym)
- Obwód zabezpieczający: Zabezpieczenie przed odwrotną polaryzacją szeregową
- Wskaźnik stanu: 4 x dioda LED (żółta); 4 x dioda LED (zielona, czerwona); 1 x dioda LED (zielona), 2 x dioda LED (pomarańczowa)
- Napięcie przełączania: min. 10 V AC/DC; maks. 250 V AC/DC (obserwuj krzywą obciążenia)
- Oznaczenie: A1/A2
- Zastosowanie: Bezpieczne wyłączanie
- Dostawa: Dostawa
- Kolor (obudowa): żółty (RAL 1018)
- Prąd rozruchowy: min. 20 mA; maks. 6 A
- Opis wyjścia: styki normalnie zamknięte zorientowane na bezpieczeństwo
- Wskaźnik napięcia roboczego: 1 x dioda LED (zielona)
- Konfiguracja styków: 4 wyjścia bezpieczne
- Maksymalny prąd ciągły: 4 A (uwaga na obniżenie wartości znamionowych)
- Napięcie zasilania obwodu sterującego US: 24 V DC -20% / +20% (zabezpieczone zewnętrznie, typowo 4 A)
- Prąd znamionowy zasilający układ sterujący IS: typowo 120 mA
- Dane związane z bezpieczeństwem: Dane związane z bezpieczeństwem
- Żywotność mechaniczna: 40 x 10⁶ cykli przełączania
- Moc przełączania: 3 A (250 V (AC15)); 2 A (24 V (DC13))
- Bezpiecznik wyjściowy: 4 A gL/gG
- Czasy: Czasy
- Nominalny tryb pracy 100 % ED
- Znamionowe napięcie udarowe wytrzymywane / izolacja: Izolacja podstawowa 4 kV pomiędzy wszystkimi torami prądowymi i obudową
- Czas filtrowania: 250 ms ±2 ms (częstotliwość impulsów testowych)> (500 milisekund)
- Liczba wyjść: 4 (1 NO na wyjście)
- Moc przełączania: min. 200 mW
- Kwadrat. Prąd całkowity: 64 A² (dla 4 x 1-kanałowych, należy zwrócić uwagę na obniżenie wartości znamionowych); 32 A² (dla 2 x 2-kanałowych, należy zwrócić uwagę na obniżenie wartości znamionowych)
- Dane dotyczące bezpieczeństwa: EN ISO 13849: Dane dotyczące bezpieczeństwa: EN ISO 13849
- Poziom wydajności (PL): e (konfiguracja 2-kanałowa); c (konfiguracja 1-kanałowa)
- Poziom integralności bezpieczeństwa (SIL): 3 (konfiguracja 2-kanałowa); 1 (konfiguracja 1-kanałowa)
- Dane dotyczące bezpieczeństwa: EN IEC 62061: Dane dotyczące bezpieczeństwa: EN IEC 62061
- Minimalny stopień ochrony w miejscu instalacji: IP54
- Maksymalna dopuszczalna wilgotność (przechowywanie/transport): 95% (bez kondensacji)
- Opis wejścia: IEC 61131-2 Typ 2
- Liczba wejść: 4
- Wskaźnik błędu: 2 x dioda LED (czerwona)
- Zakres napięcia wejściowego sygnału „0”: 0 V DC ... 5 V DC
- Zakres napięcia wejściowego sygnału „1”: 11 V DC ... 28,8 V prądu stałego
- wtykowy: tak
- Sterowanie: 1- i 2-kanałowe
- Pobór mocy w USA: typowo 2,88 W
- Kategoria przystanku: 0
- Czas ponownego uruchomienia: min. 5 s (czas rozruchu); maks. 10 s (czas łodzi)
- Zakres prądu wejściowego sygnału „0”:< 1 mA
- Maksymalna dopuszczalna całkowita rezystancja linii: 1,2 kΩ (obwód wejściowy i resetujący dla USA)
- Czas reakcji: patrz instrukcja obsługi
- Interfejsy: szyna DIN TBUS do podłączenia do modułu głównego, w zestawie
- Dane związane z bezpieczeństwem: IEC 61508 – Wysokie wymagania dla konfiguracji 2-kanałowej: Dane związane z bezpieczeństwem: IEC 61508 – Wysokie wymagania dla konfiguracji 2-kanałowej
- Dane związane z bezpieczeństwem: IEC 61508 – Wysokie wymagania dla konfiguracji jednokanałowej: Dane związane z bezpieczeństwem: IEC 61508 – Wysokie wymagania dla konfiguracji jednokanałowej
- Cyfrowe: wejścia resetujące (FBK1, FBK2, FBK3, FBK4): Cyfrowe: wejścia resetujące (FBK1, FBK2, FBK3, FBK4)
- Przekaźnik: włączanie ścieżek prądowych (13_NO1/14_NO1, 23_NO2/24_NO2, 33_NO3/34_NO3, 43_NO4/44_NO4): Przekaźnik: włączanie ścieżek prądowych (13_NO1/14_NO1, 23_NO2/24_NO2, 33_NO3/34_NO3, 43_NO4/44_NO4)
- Rodzaj produktu
Moduł rozszerzeń
- Maksymalna ilość wejść cyfrowych
4
- Maksymalna ilość wejść
4
- Maksymalna ilość wyjść
4
- Maksymalna ilość wyjść przekaźnikowych
4
- Napięcie robocze
24 V/DC
- Wysokość produktu
112.58 mm
- Długość produktu
113.6 mm
- Szerokość produktu
22.61 mm
IP20
- Wymiary
(D x S x W) 113.6 x 22.61 x 112.58 mm
- Rodzaj przyłączenia
Złącze śrubowe
- Numer katalogowy producenta
1104982
- Model katalogowy producenta
PSR-M-EF6-SDOR4-SC
- Typ montażu
Montaż na szynie DIN
- Maksymalna temperatura otoczenia
55 °C
- Minimalna temperatura otoczenia
-10 °C
- Głębokość produktu
113.6 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3564013 Phoenix Contact PSR-M-EF6-SDOR4-SC 1104982 Moduł rozszerzeń 24 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3564013 Phoenix Contact PSR-M-EF6-SDOR4-SC 1104982 Moduł rozszerzeń 24 V/DC
Opis
Bezpieczny moduł rozszerzający z 4 bezpiecznymi wyjściami przekaźnikowymi, 4 wejściami resetu, interfejsem TBUS, do SIL 3, Kat. 4/PL e, wtykowym zaciskiem śrubowym, w zestawie złącze TBUS
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
