Przekaźnik półprzewodnikowy Siemens TC-GSR-1-25DD 30 A 600 V/AC 1 szt.

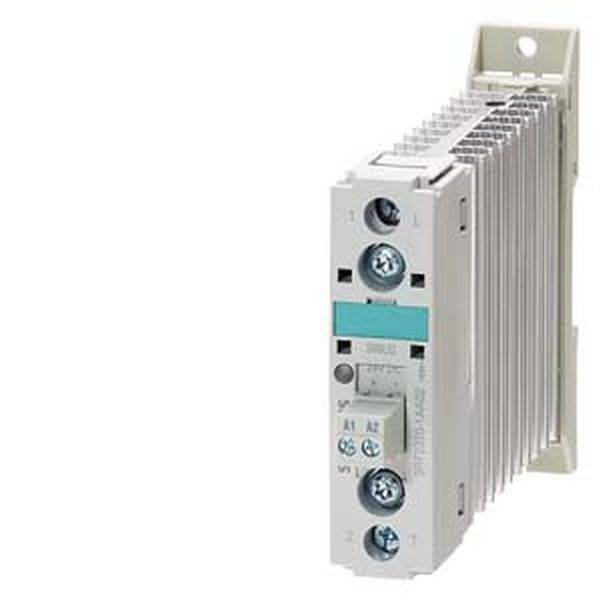

Elektroniczne przekaźniki obciążenia z radiatorem, w kolorach białym i czarnym, oznaczone napisem 'SIRIUS'. Używane do sterowania obciążeniami elektrycznymi.

Zdjęcie poglądowe

Otwarty rozdzielnik elektryczny z różnymi komponentami elektrycznymi i przewodami, ułożonymi czysto i starannie.

Symbol przełącznika prostownika z dwoma diodami, narysowany między zaciskami 1L i 2T. Oznaczenia zacisków: A1, A2, PE.

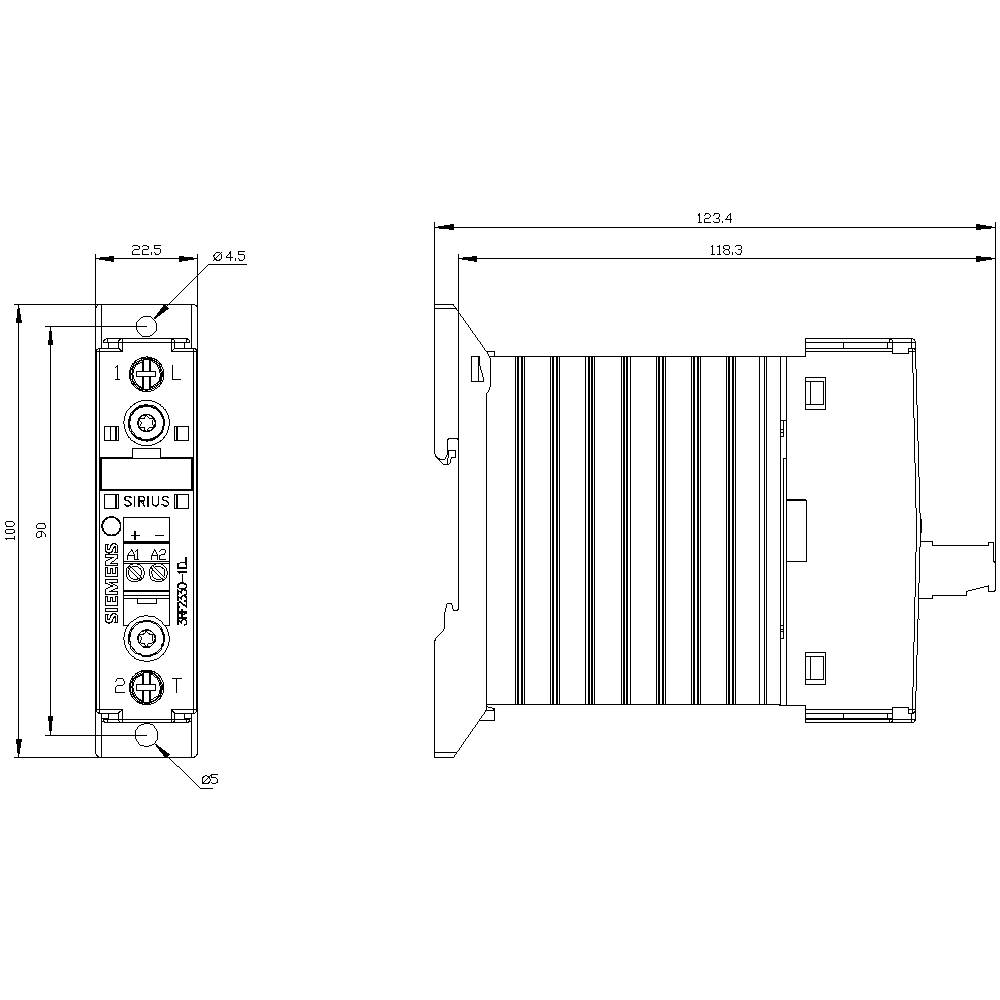

Elektryczny schemat połączeń dla urządzenia z wymiarami, widok z boku pokazuje wysokość 100 mm, szerokość 22,5 mm, głębokość 123,4 mm.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Przekaźnik półprzewodnikowy

Napięcie sterowania (min.)

15 V/DC

Napięcie sterowania (max.)

24 V/DC

Maksymalne napięcie przełączania

600 V/AC

Prąd obciążenia (max.)

30 A

Karta katalogowa (PDF)

Dostawa w pon. 3.08

Ilość (zestaw/y)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (543,90 zł / Sztuka)

543,90 zł

669,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 81,29 zł

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj montażu: montaż śrubowy i zatrzaskowy na szynie montażowej 35 mm
Częstotliwość pracy: 50/60 Hz
Napięcie izolacji: 600 V
Projekt produktu: 1-fazowy
Liczba biegunów: 1

Rodzaj produktu: Przekaźnik półprzewodnikowy

Model katalogowy producenta: 3RF2330-1DA06

Połączenie komponentów: śrubowe

Napięcie sterowania (min.): 15 V/DC

Napięcie sterowania (max.): 24 V/DC

Zakres napięcia sterującego: 15 - 24 V/DC

Kontrolowany prąd (maks.): 15 mA

Prąd udarowy (maks.): 1150 A

Przełączanie napięcia (min.): 48 V/AC

Maksymalne napięcie przełączania: 600 V/AC

Prąd obciążenia (max.): 30 A

Rodzaj styku: 1 NO

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

: IP20

Szerokość produktu: 22.5 mm

Wysokość produktu: 100 mm

Głębokość produktu: 123.5 mm

Zgodne z RoHS: Tak

Zawartość: 1 szt.

Do pobrania

Karta katalogowa

Karta katalogowa 2863500 Przekaźnik półprzewodnikowy Siemens TC-GSR-1-25DD 30 A 600 V/AC 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2863500 Przekaźnik półprzewodnikowy Siemens TC-GSR-1-25DD 30 A 600 V/AC 1 szt.

Opis

3RF2 1-fazowy stycznik półprzewodnikowy 51 AC / 30 A / 40 °C 48-600 V / 24 V DC odporny na zwarcie do 25 A z automatem B napięcie blokowania 1600 V SIRIUS 3RF23 stycznik półprzewodnikowy do przełączania rezystancyjnego /obciążenia indukcyjne m.in. B. z grzejników lub zaworów w rozlewni.
Urządzenia przełączają się bez zużycia i cicho, dzięki czemu idealnie nadają się do obszarów wrażliwych na hałas (biura, szpitale). Są wyjątkowo niezawodne nawet przy wysokich częstotliwościach przełączania. Ponieważ radiator jest już zintegrowany, można ich używać bezpośrednio w szafie sterowniczej. Kompaktowa konstrukcja pozwala zaoszczędzić miejsce na szynie DIN. Styczniki półprzewodnikowe można również rozszerzyć o standardowe moduły funkcyjne 3RF29 do różnych zastosowań, po prostu je klikając. Urządzenia są dopuszczone na całym świecie (np. IEC i UL/CSA).
Styczniki półprzewodnikowe są dostępne jako urządzenia 1-fazowe lub 3-fazowe. Są dostępne dla różnych mocy i znamionowych napięć roboczych. Zaprojektowane do pracy z prądem przemiennym lub stałym, są dostępne ze śrubowymi, sprężynowymi lub oczkowymi końcówkami kablowymi.
Oprócz modułów funkcyjnych 3RF29 jako akcesoria dostępne są również wtyczki sterujące i osłony zacisków.
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
