Name: Przekaźnik SSR Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT
Brand: Phoenix Contact
SKU: 3565882
Availability: BackOrder

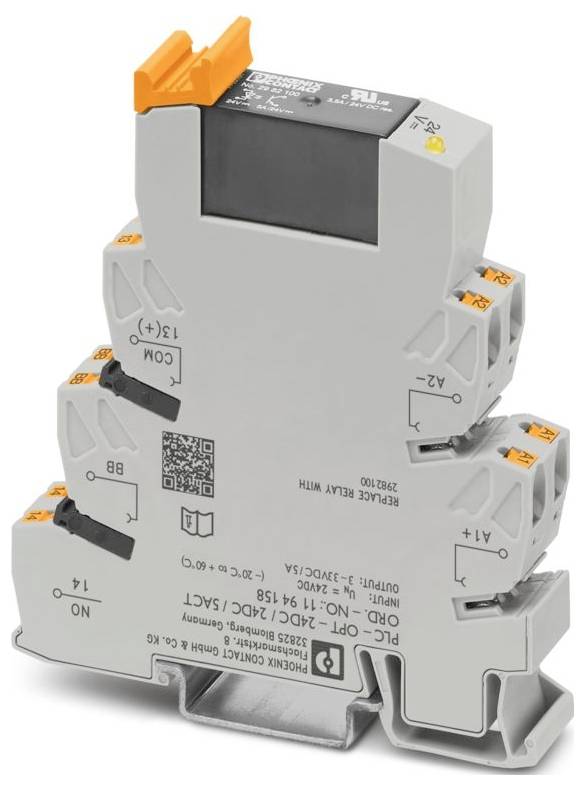

Przekaźnik SSR Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT-0

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

Przekaźnik SSR

Rodzaj styku

1 NO

Maksymalne napięcie przełączania

33 V/DC

Model katalogowy producenta

PLC-OPT- 24DC/ 24DC/ 5/ACT

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w wt. 17.11

23 Sztuki

Liczba (Rozmiar opakowania 10 szt.)

Sztuki

Suma (172,90 zł / Sztuka)

1729,00 zł

1405,69 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 199,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: Interfejs PLC
Typ połączenia: Połączenie wtykowe
Przekrój przewodu giętkiego: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (pojedyncza końcówka przewodu); 2x 0,5 mm² ... 1 mm² (podwójna końcówka przewodu)
Przekrój przewodu sztywnego: 0,14 mm² ... 2,5 mm²
Przekrój przewodu AWG: 26 ... 14
Szerokość: 14 mm
Wysokość: 80 mm
Głębokość: 94 mm
Kolor: szary (RAL 7042)
Warunki środowiskowe: Warunki środowiskowe
Temperatura otoczenia (praca): -20 °C ... 60 °C
Temperatura otoczenia (przechowywanie / transport): -25 ° C ... + 70 °C
Normy/Przepisy: IEC 60947-5-1
Typ montażu: montaż na szynie DIN
Kategoria przepięcia III
Stopień zanieczyszczenia: 2
Końcówka odizolowanego przewodu: 10 mm
Pozycja montażowa: dowolna
Identyfikacja: ISA-S71.04. Grupa G3 Harsh; EN 60068-2-60
Maksymalna strata mocy w warunkach nominalnych: 0,22 W.
Tryb pracy: 100% ED
CE: CE
Certyfikat: TAE0000196
Zakres napięcia wejściowego: 19,2 V DC ... 28,8 V prądu stałego
Typowy czas włączania: 20 µs
Instrukcja montażu: można łączyć ze sobą bez pozostawiania odstępów
Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC
Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową
Układ zabezpieczający: Zabezpieczenie przed odwrotną polaryzacją | Dioda zabezpieczająca przed odwrotną polaryzacją; Zabezpieczenie przeciwprzepięciowe
Zatwierdzenie budowy statków: Zatwierdzenie budowy statków
Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
Zakres napięcia wyjściowego: 3 V DC ... 33 V DC
Zastosowanie: Funkcja wyjściowa
Maksymalny prąd rozruchowy: 15 A (10 ms)
Izolacja: Izolacja podstawowa
Status konserwacji danych: Status konserwacji danych
Data ostatniej aktualizacji danych: 15.09.2025
Napięcie testowe (wejście/wyjście): 2,5 kV (50 Hz, 1 min., wejście/wyjście)
Napięcie wejściowe znamionowe UN: 24 V DC
Napięcie znamionowe (dołączony przekaźnik półprzewodnikowy): 24 V DC
Zakres napięcia wejściowego względem UN: 0,8 ... 1,2
Typowy prąd wejściowy przy UN: 9 mA
Typowy czas wyłączenia: 400 µs
Wskaźnik zasilania: Żółta dioda LED
Częstotliwość komunikacji: 300 Hz
Konfiguracja styków: 1 styk normalnie otwarty
Rodzaj wyjścia cyfrowego: elektroniczne
Maksymalny prąd ciągły: 5 A (patrz krzywa obniżania wartości znamionowych)
Spadek napięcia przy maksymalnym prądzie ciągłym: ≤ 200 mV
Obwód wyjściowy: 2-żyłowy, bez uziemienia
Klasa palności wg UL 94 (obudowa): V0 (obudowa)
UKCA: UKCA
Dane dotyczące budowy statków: Dane dotyczące budowy statków
Temperatura: D
Wilgotność: A
Wibracje: B/C
EMC: B
Obudowa: Wymagana ochrona zgodnie z przepisami musi być zapewniona po zainstalowaniu na pokładzie
Napięcie znamionowe izolacji: 100 V DC
Nominalne napięcie wyjściowe: 24 V DC
Mierzone napięcie szczytowe: 1,5 kV
Zabezpieczenie przeciwprzepięciowe:> 33 V prądu stałego
Właściwości izolacyjne: odległości między obwodami w powietrzu i odległości między obwodami: Właściwości izolacyjne: odległości między obwodami w powietrzu i odległości między obwodami
Odległości powietrzne i powierzchniowe między obwodami: Odległości powietrzne i powierzchniowe między obwodami
Próg przełączania napięcia sygnału „1”:> 16,7 V
Próg przełączania napięcia sygnału „0”:< 10,7 V

Opakowanie: sztuka

Rodzaj produktu: Przekaźnik SSR

Model katalogowy producenta: PLC-OPT- 24DC/ 24DC/ 5/ACT

Połączenie komponentów: Wciskane złącze sprężynowo-klatkowe

Minimalne napięcie robocze: 19.2 V/DC

Maksymalne napięcie robocze: 28.8 V/DC

Czas reakcji: 20 µs

Czas rozpadu: 400 µs

Rodzaj styku: 1 NO

Maksymalne napięcie przełączania: 33 V/DC

Cechy przekaźnika: wtykowy

Maksymalna temperatura: 60 °C

Minimalna temperatura: -20 °C

Głębokość produktu: 94 mm

Szerokość produktu: 14 mm

Wysokość produktu: 80 mm

Wymiary: (S x W x G) 14 x 80 x 94 mm

Zawartość: 10 szt.

Napięcie wejściowe: 19,2-28,8 V

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3565882 Przekaźnik SSR Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3565882 Przekaźnik SSR Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT

Opis

Interfejs PLC do funkcji wyjściowych, składający się z podstawowego bloku zacisków PLC-BSC.../ACT ze złączem wtykowym i wtykowym miniaturowym przekaźnikiem półprzewodnikowym, do montażu na szynie DIN NS 35/7,5, 1 styk normalnie otwarty, wejście: 24 V DC, wyjście: 3 ... 33 V prądu stałego/5 A

Opis tego produktu został przetłumaczony automatycznie.
