Przekaźnik SSR Phoenix Contact PLC-OSC- 24DC/ 48DC/100

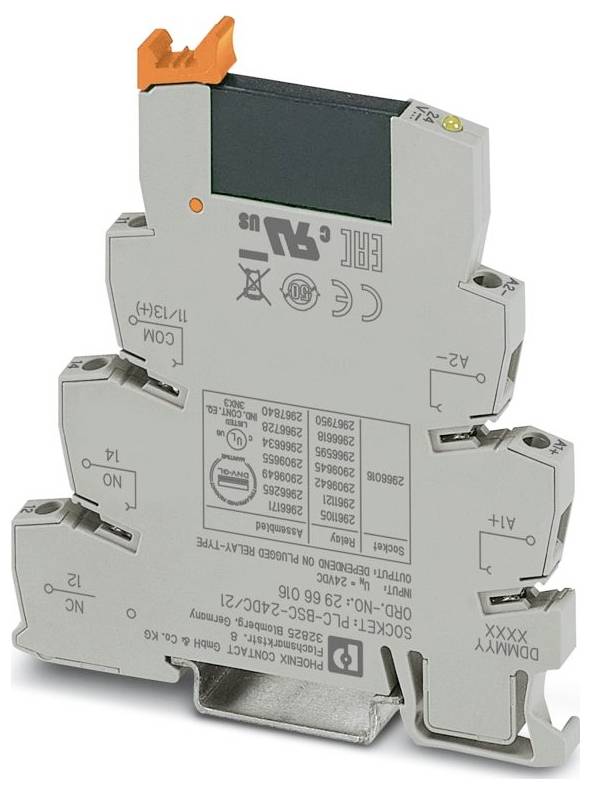

Kompaktowe, szare elektroniczne przekaźnik z etykietami modelu i certyfikacji. Wyposażony w złącza terminale i pomarańczową zatrzask na górze.

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

Przekaźnik SSR

Rodzaj styku

1 NO

Maksymalne napięcie przełączania

48 V DC/AC

Model katalogowy producenta

PLC-OSC- 24DC/ 48DC/100

Karta katalogowa (PDF)

Dostawa w pon. 28.09

384 Sztuki

Ilość (zestaw/y)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba (Rozmiar opakowania 10 szt.)

Sztuki

Suma (78,78 zł / Sztuka)

787,80 zł

968,99 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 121,94 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: Interfejs PLC
Rodzaj połączenia: śrubowe.
Gwint śrub M3
Moment dokręcania: 0,6 Nm ... 0,8 Nm
Przekrój przewodu giętkiego: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (pojedyncza końcówka przewodu); 2x 0,5 mm² ... 1,5 mm² (podwójna końcówka przewodu)
Przekrój przewodu sztywnego: 0,14 mm² ... 2,5 mm²
Przekrój przewodu AWG: 26 ... 14
Szerokość: 6,2 mm
Wysokość: 80 mm
Głębokość: 94 mm
Kolor: szary (RAL 7042)
Warunki środowiskowe: Warunki środowiskowe
Temperatura otoczenia (praca): -25 °C ... 60 °C
Temperatura otoczenia (przechowywanie / transport): -25 ° C ... + 70 °C
Normy/Przepisy: IEC 60947-5-1
Typ montażu: montaż na szynie DIN
Kategoria przepięcia III
Stopień zanieczyszczenia: 2
Końcówka odizolowanego przewodu: 8 mm
Pozycja montażowa: dowolna
Identyfikacja: ISA-S71.04. Grupa G3 Harsh; EN 60068-2-60
Maksymalna strata mocy w warunkach nominalnych: 0,2 W.
Tryb pracy: 100% ED
CE: CE
Certyfikat: TAE0000196
Zakres napięcia wejściowego: 19,2 V DC ... 28,8 V prądu stałego
Typowy czas włączania: 20 µs (przy UN)
Instrukcja montażu: można łączyć ze sobą bez pozostawiania odstępów
Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC
Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową
Układ zabezpieczający: Zabezpieczenie przed odwrotną polaryzacją | Dioda zabezpieczająca przed odwrotną polaryzacją; Zabezpieczenie przeciwprzepięciowe
Zatwierdzenie budowy statków: Zatwierdzenie budowy statków
Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
Zakres napięcia wyjściowego: 3 V DC ... 48 V DC
Zastosowanie: Uniwersalne
Właściwości izolacyjne: Normy / Przepisy: Właściwości izolacyjne: Normy / Przepisy
Izolacja: Izolacja podstawowa
Status konserwacji danych: Status konserwacji danych
Data ostatniej aktualizacji danych: 13 stycznia 2026 r.
Napięcie testowe (wejście/wyjście): 2,5 kV (50 Hz, 1 min., wejście/wyjście)
Napięcie wejściowe znamionowe UN: 24 V DC
Napięcie znamionowe (dołączony przekaźnik półprzewodnikowy): 24 V DC
Zakres napięcia wejściowego względem UN: 0,8 ... 1,2
Próg przełączania sygnału „0” względem UN: ≤ 0,4
Próg przełączania „1” sygnału względem UN: ≥ 0,8
Typowy prąd wejściowy przy UN: 8,5 mA
Typowy czas wyłączenia: 300 µs (przy UN)
Wskaźnik zasilania: Żółta dioda LED
Częstotliwość komunikacji: 300 Hz
Konfiguracja styków: 1 styk normalnie otwarty
Rodzaj wyjścia cyfrowego: elektroniczne
Maksymalny prąd ciągły: 100 mA
Spadek napięcia przy maksymalnym prądzie ciągłym: ≤ 1 V
Obwód wyjściowy: 2-żyłowy, bez uziemienia
Klasa palności wg UL 94 (obudowa): V0 (obudowa)
Normy / Przepisy: Normy / Przepisy
Typ kontaktu: Styk sygnałowy
UKCA: UKCA
Dane dotyczące budowy statków: Dane dotyczące budowy statków
Temperatura: D
Wilgotność: A
Wibracje: B/C
EMC: B
Obudowa: Wymagana ochrona zgodnie z przepisami musi być zapewniona po zainstalowaniu na pokładzie

Opakowanie: sztuka

Rodzaj produktu: Przekaźnik SSR

Model katalogowy producenta: PLC-OSC- 24DC/ 48DC/100

Połączenie komponentów: śrubowe

Minimalne napięcie robocze: 19.2 V/DC

Maksymalne napięcie robocze: 28.8 V/DC

Czas reakcji: 20 µs

Czas rozpadu: 300 µs

Rodzaj styku: 1 NO

Maksymalne napięcie przełączania: 48 V DC/AC

Maksymalna moc przełączania: 4.8 W

Cechy przekaźnika: dioda zabezpieczająca przed przebiegunowaniem

Maksymalna temperatura: 60 °C

Minimalna temperatura: -25 °C

Głębokość produktu: 94 mm

Długość produktu: 94 mm

Szerokość produktu: 6.2 mm

Wysokość produktu: 80 mm

Wymiary: (D x S x W) 94 x 6.2 x 80 mm

Zawartość: 10 szt.

Napięcie wejściowe: 19,2-28,8 V

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3580425 Przekaźnik SSR Phoenix Contact PLC-OSC- 24DC/ 48DC/100

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3580425 Przekaźnik SSR Phoenix Contact PLC-OSC- 24DC/ 48DC/100

Opis

Interfejs PLC, składający się z podstawowego bloku zacisków PLC-BSC.../21 ze złączem śrubowym i wtykowym miniaturowym przekaźnikiem półprzewodnikowym, do montażu na szynie DIN NS 35/7,5, 1 styk normalnie otwarty, wejście: 24 V DC, wyjście: 3-48 V DC/100 mA

Opis tego produktu został przetłumaczony automatycznie.
