Przekaźnik SSR Phoenix Contact TC-GSR-1-25DD Przełączanie w punkcie zero 1 szt.

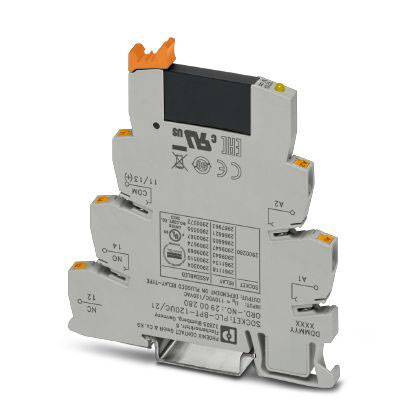

Szare, kompaktowe przekaźnik elektryczny marki Phoenix Contact z pomarańczowymi zaciskami i technicznym oznakowaniem na przedniej części.

Zdjęcie poglądowe

Schemat elektryczny przekaźnika: przedstawienie obwodu cewki z diodami i zaciskami A1, A2, 13+, oraz 14.

Schemat połączeń przekaźnika: Przedstawia diody, tranzystor i złącza. Główne złącza są oznaczone jako A1, A2, 13+, 14.

Diagram przedstawia prąd obciążenia [A] w zależności od temperatury otoczenia [°C]. Liniowy spadek prądu od 3A przy 30°C do 1A przy 60°C.

1/4

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

Przekaźnik SSR

Napięcie sterowania (min.)

108 V/AC

99 V/DC

Napięcie sterowania (max.)

132 V/AC

121 V/DC

Maksymalne napięcie wyjściowe

33 V/DC

Karta katalogowa (PDF)

Dostawa w pon. 28.09

78 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (145,53 zł / Sztuka)

145,53 zł

179,00 zł

z VAT (klient indywidualny)

Cena netto

tylko 40,64 zł

14 dni na zwrot w cenie

Zgłoś wątpliwości prawne

Dane techniczne

NOMINALNE NAPIĘCIE WEJŚCIOWE UN: 120 V AC (110 V DC)
Wskaźnik zasilania: Żółta dioda LED
Obwód wyjściowy: 2-przewodowy, bez masy
Pozycja montażowa: dowolna
Wskazówka montażowa: Możliwość łączenia szeregowego bez odstępu
Długość zdejmowania izolacji: 8 mm
Przekrój przewodu sztywnego: 0,14 mm² 2,5 mm²
Przekrój przewodu elastycznego: 0,14 mm² 2,5 mm²
Przekrój przewodu AWG 26... 14
Izolacja: Izolacja podstawowa
Stopień zanieczyszczenia: 2
Kategoria przepięcia III

Opakowanie: sztuka

Rodzaj produktu: Przekaźnik SSR

Model katalogowy producenta: PLC-OPT-120UC/ 24DC/2

Przełączanie (przekaźnik): Przełączanie w punkcie zero

Połączenie komponentów: zacisk push-in

Napięcie sterowania (min.): 108 V/AC
99 V/DC

Napięcie sterowania (max.): 132 V/AC
121 V/DC

Zakres napięcia sterującego: 108, 99 - 132, 121 V/AC, V/DC

Kontrolowany prąd (maks.): 3.5 mA

Minimalne napięcie wyjściowe: 3 V/DC

Maksymalne napięcie wyjściowe: 33 V/DC

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 6.2 mm

Wysokość produktu: 80 mm

Głębokość produktu: 94 mm

Maksymalne natężenie ciągłe: 3 A

Zawartość: 1 szt.

Nominalne napięcie sterowania: 120 V/AC

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 2225421 Przekaźnik SSR Phoenix Contact TC-GSR-1-25DD Przełączanie w punkcie zero 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2225421 Przekaźnik SSR Phoenix Contact TC-GSR-1-25DD Przełączanie w punkcie zero 1 szt.

Opis

Wysoka moc przełączania Zintegrowane okablowanie wejściowe. Funkcjonalne zworki. Przełącznik napięcia zerowego przy wyjściu AC.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
